Treccia di ponticellamento

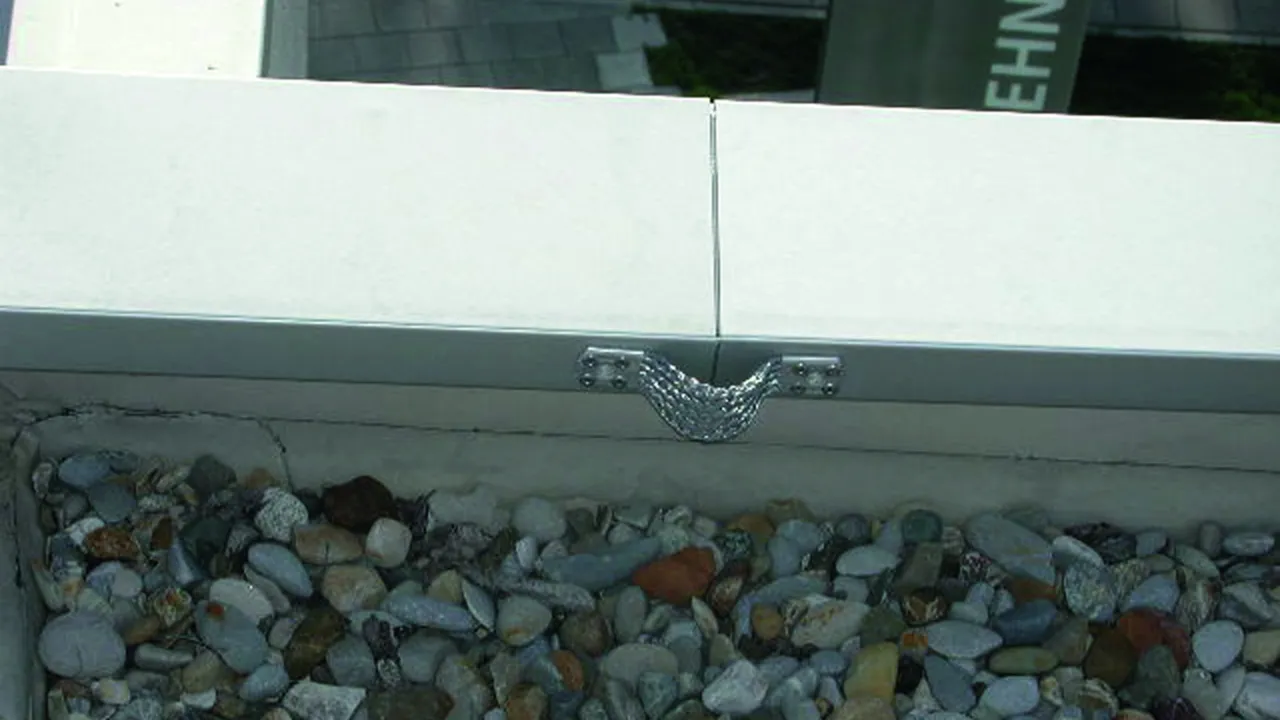

Adatto al collegamento di rivestimenti metallici (rivettare oppure avvitare) come elemento di compensazione della dilatazione per conduttori tondi o come compensazione per determinate variazioni di lunghezza dei conduttori tondi dovute alla temperatura; Collegamento ad es. con connettore KS n. art. 301 019

Indicazione per l’utilizzo:
secondo la norma DIN EN 62305-3 parte 1, con materiale di spessore ≥ 0,5 mm occorre utilizzare per il collegamento quattro rivetti Ø5 mm oppure, con materiale di spessore ≥ 2 mm, due viti auto-filettanti Ø6,3 mm in acciaio inox (su entrambi i lati).

Esecuzione corta

2 Products

Part No. 377015 UEBB L180 B10.5 B5.2 AL

GTIN 4013364092693, Customs tariff No. (EU): 85359000, Gross weight: 36.00 g, PU: 10.00 pz.

Images

Additional information

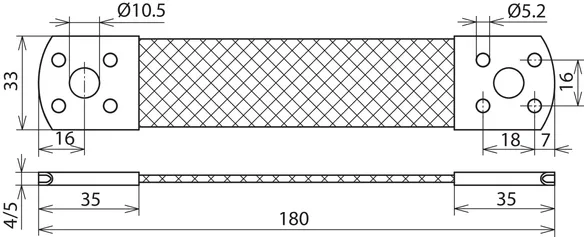

Cavallotto di ponticellamento Esecuzione corta Al
Cavallotto di ponticellamento per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti
Materiale: Al
Lunghezza: 180 mm
Fissaggio: [8x] Ø5,2 / [2x] Ø10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBB L180 B10.5 B5.2 AL
Art.: 377015
o similare.

Certificates



Technical data

Materiale Al
Lunghezza (lG ) 180 mm
Sezione 50 mm2
Fissaggio [8x] Ø5,2 / [2x] Ø10,5 mm
Possibilità di fissaggio rivetti / vite
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 377015 was added to Notepad.

Go to Notepad

Product 377015 was added to the cart.

Go to Web-Shop

Part No. 377007 UEBB L180 B10.5 B5.2 CU

GTIN 4013364092686, Customs tariff No. (EU): 85359000, Gross weight: 107.00 g, PU: 10.00 pz.

Images

Additional information

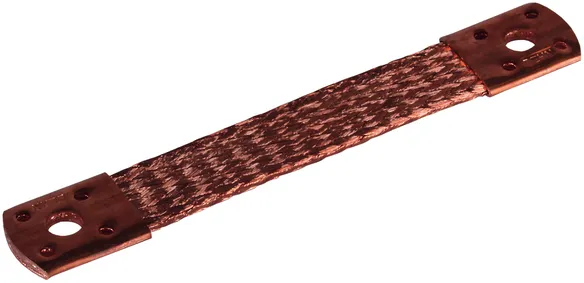

Treccia di ponticellamento Esecuzione corta Cu
Treccia di ponticellamento per il collegamento di rivestimenti metallici (rivettare oppure avvitare) oppure come elemento di compensazione della dilatazione per conduttori tondi
Materiale: Cu
Lunghezza: 180 mm
Fissaggio: [8x] Ø5,2 / [2x] Ø10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBB L180 B10.5 B5.2 CU
Art.: 377007
o similare.

Certificates



Technical data

Materiale Cu
Lunghezza (lG ) 180 mm
Sezione 50 mm2
Fissaggio [8x] Ø5,2 / [2x] Ø10,5 mm
Possibilità di fissaggio rivetti / vite
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 377007 was added to Notepad.

Go to Notepad

Product 377007 was added to the cart.

Go to Web-Shop

Esecuzione corta, per il fissaggio con vite autofilettante

1 Product

Part No. 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, Customs tariff No. (EU): 85359000, Gross weight: 37.05 g, PU: 100.00 pz.

Images

Additional information

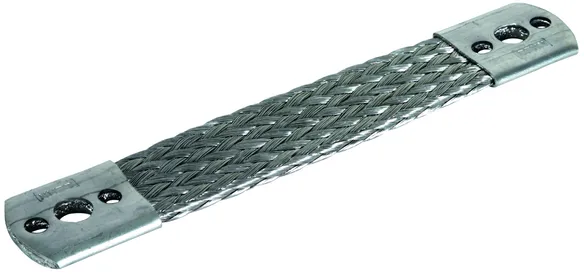

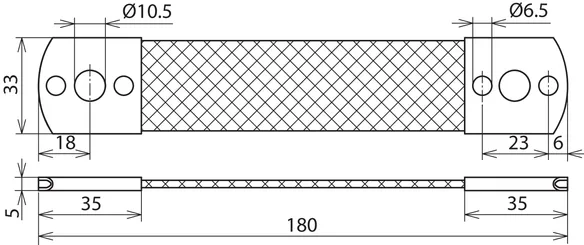

Treccia di ponticellamento Esecuzione corta per il fissaggio con vite autofilettante Al
Treccia di ponticellamento per il collegamento di rivestimenti metallici (rivettare oppure avvitare) oppure come elemento di compensazione della dilatazione per conduttori tondi
Materiale: Al
Lunghezza: 180 mm
Fissaggio: [4x] Ø6,5 / [2x] Ø10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBB L180 B10.5 B6.5 AL
Art.: 377045
o similare.

Certificates



Technical data

Materiale Al
Lunghezza (lG ) 180 mm
Sezione 50 mm2
Fissaggio [4x] Ø6,5 / [2x] Ø10,5 mm
Possibilità di fissaggio vite autofilettante / vite
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 377045 was added to Notepad.

Go to Notepad

Product 377045 was added to the cart.

Go to Web-Shop

Esecuzione lunga, con foro centrale

Nota: ai punti di incrocio dei conduttori possono essere collegate 2 trecce di ponticellamento con una vite M10 x 20 mm e dado.

2 Products

Part No. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, Customs tariff No. (EU): 85359000, Gross weight: 59.00 g, PU: 10.00 pz.

Predecessor

Images

Additional information

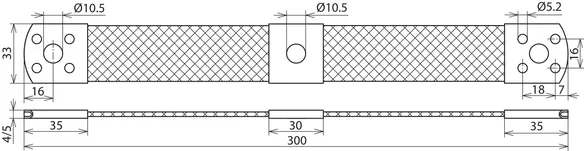

Treccia di ponticellamento Esecuzione lunga con foro centrale Al
Treccia di ponticellamento per il collegamento di rivestimenti metallici (rivettare oppure avvitare) oppure come elemento di compensazione della dilatazione per conduttori tondi
Materiale: Al
Lunghezza: 300 mm
Fissaggio: [8x] Ø5,2 / [3x] Ø10,5 mm
Foro centrale: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBB L300 3XB10.5 B5,2 AL
Art.: 377115
o similare.

Certificates



Technical data

Materiale Al
Lunghezza (lG ) 300 mm
Sezione 50 mm2
Fissaggio [8x] Ø5,2 / [3x] Ø10,5 mm
Foro centrale 10,5 mm
Possibilità di fissaggio rivetti / viti
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Product 377115 was added to Notepad.

Go to Notepad

Product 377115 was added to the cart.

Go to Web-Shop

Part No. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, Customs tariff No. (EU): 85359000, Gross weight: 172.00 g, PU: 10.00 pz.

Images

Additional information

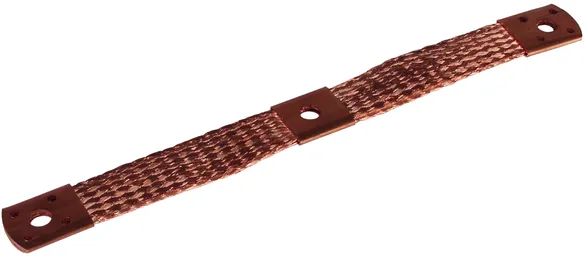

Treccia di ponticellamento Esecuzione lunga con foro centrale Cu
Treccia di ponticellamento per il collegamento di rivestimenti metallici (rivettare oppure avvitare) oppure come elemento di compensazione della dilatazione per conduttori tondi
Materiale: Cu
Lunghezza: 300 mm
Fissaggio: [8x] Ø5,2 / [3x] Ø10,5 mm
Foro centrale: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBB L300 3XB10.5 B5.2 CU
Art.: 377107
o similare.

Certificates



Technical data

Materiale Cu
Lunghezza (lG ) 300 mm
Sezione 50 mm2
Fissaggio [8x] Ø5,2 / [3x] Ø10,5 mm
Foro centrale 10,5 mm
Possibilità di fissaggio rivett i/ viti
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.
