Zaciski SV do połączeń naziemnych i podziemnych

SV clamps (Schräg-Verbinder-Klemmen)
Diagonal connecting clamps for cross and T connections, screws with anti-rotation locking.

Do drutu i płaskownika

4 Products

Part No. 308220 SVK 7.10 7.10 FL30 STTZN

GTIN 4013364084216, Customs tariff No. (EU): 85359000, Gross weight: 254.00 g, PU: 25.00 szt.

Images

Additional information

SV clamps for flat and round conductors, St/tZn

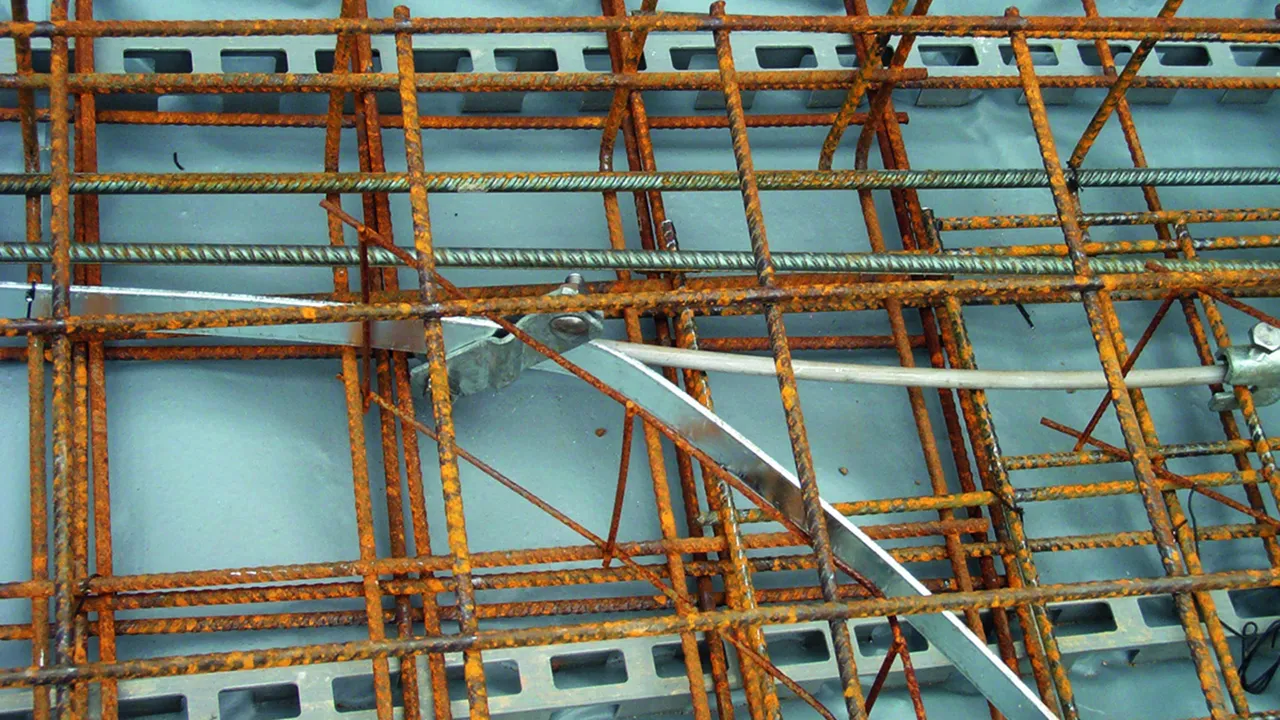

SV clamp for aboveground and underground connections
For cross and T connection,
with protection against twisting of the screws
Materiał zacisku: St/tZn
Zakres zacisku (drut / drut): 7-10 / 7-10 mm
Zakres zacisku (drut / płaskownik): 7-10 / 30 mm
Zakres zacisku (płaskownik / płaskownik): 30 / 30 mm
Spełnia wymagania normy: EN 62561-1
Prąd zwarciowy (50 Hz): 7.3 kA

Producent: DEHN
Typ: SVK 7.10 7.10 FL30 STTZN
Nr kat.: 308220
lub podobny.

Certificates



Technical data

Materiał zacisku St/tZn
Zakres zacisku (drut / drut) 7-10 / 7-10 mm
Zakres zacisku (drut / płaskownik) 7-10 / 30 mm
Zakres zacisku (płaskownik / płaskownik) 30 / 30 mm
Śruba e M10 x 30 mm
Wymiary (l1 x t1) 94 x 4 mm
Spełnia wymagania normy EN 62561-1
Prąd zwarciowy (50 Hz) (1 s; ≤ 300°C) 7.3 kA

Product 308220 was added to Notepad.

Go to Notepad

Product 308220 was added to the cart.

Go to Web-Shop

Part No. 308229 SVK 7.10 7.10 FL30 V4A

GTIN 4013364083745, Customs tariff No. (EU): 85359000, Gross weight: 194.00 g, PU: 25.00 szt.

Images

Additional information

SV clamps for flat and round conductors, StSt (V4A)
SV clamp for aboveground and underground connections
For cross and T connection,
with protection against twisting of the screws
Materiał zacisku: StSt (V4A)
Zakres zacisku (drut / drut): 7-10 / 7-10 mm
Zakres zacisku (drut / płaskownik): 7-10 / 30 mm
Zakres zacisku (płaskownik / płaskownik): 30 / 30 mm
Nr materiału: 1.4571 / 1.4404 / 1.4401
Spełnia wymagania normy: EN 62561-1
Prąd zwarciowy (50 Hz): 3.2 kA

Producent: DEHN
Typ: SVK 7.10 7.10 FL30 V4A
Nr kat.: 308229
lub podobny.

Certificates



Technical data

Materiał zacisku StSt (V4A)
Zakres zacisku (drut / drut) 7-10 / 7-10 mm
Zakres zacisku (drut / płaskownik) 7-10 / 30 mm
Zakres zacisku (płaskownik / płaskownik) 30 / 30 mm
Śruba e M10 x 30 mm
Wymiary (l1 x t1) 94 x 3 mm
Spełnia wymagania normy EN 62561-1
Prąd zwarciowy (50 Hz) (1 s; ≤ 300°C) 3.2 kA

Product 308229 was added to Notepad.

Go to Notepad

Product 308229 was added to the cart.

Go to Web-Shop

Part No. 308320 SVK 7.10 7.10 FL40 STTZN

GTIN 4013364028531, Customs tariff No. (EU): 85359000, Gross weight: 270.00 g, PU: 25.00 szt.

Images

Additional information

SV clamps for flat and round conductors, St/tZn
SV clamp for aboveground and underground connections
For cross and T connection,
with protection against twisting of the screws
Materiał zacisku: St/tZn
Zakres zacisku (drut / drut): 7-10 / 7-10 mm
Zakres zacisku (drut / płaskownik): 7-10 / 30-40 mm
Zakres zacisku (płaskownik / płaskownik): 30-40 / 30-40 mm
Spełnia wymagania normy: EN 62561-1
Prąd zwarciowy (50 Hz): 14.0 kA

Producent: DEHN
Typ: SVK 7.10 7.10 FL40 STTZN
Nr kat.: 308320
lub podobny.

Certificates



Technical data

Materiał zacisku St/tZn
Zakres zacisku (drut / drut) 7-10 / 7-10 mm
Zakres zacisku (drut / płaskownik) 7-10 / 30-40 mm
Zakres zacisku (płaskownik / płaskownik) 30-40 / 30-40 mm
Śruba e M10 x 30 mm
Wymiary (l1 x t1) 108 x 4 mm
Spełnia wymagania normy EN 62561-1
Prąd zwarciowy (50 Hz) (1 s; ≤ 300°C) 14.0 kA

Product 308320 was added to Notepad.

Go to Notepad

Product 308320 was added to the cart.

Go to Web-Shop

Part No. 308329 SVK 7.10 7.10 FL40 V4A

GTIN 4013364081338, Customs tariff No. (EU): 85359000, Gross weight: 224.00 g, PU: 25.00 szt.

Images

Additional information

SV clamps for flat and round conductors, StSt (V4A)
SV clamp for aboveground and underground connections
For cross and T connection,
with protection against twisting of the screws
Materiał zacisku: StSt (V4A)
Zakres zacisku (drut / drut): 7-10 / 7-10 mm
Zakres zacisku (drut / płaskownik): 7-10 / 30-40 mm
Zakres zacisku (płaskownik / płaskownik): 30-40 /30-40 mm
Nr materiału: 1.4571 / 1.4404 / 1.4401
Spełnia wymagania normy: EN 62561-1
Prąd zwarciowy (50 Hz): 14.0 kA

Producent: DEHN
Typ: SVK 7.10 7.10 FL40 V4A
Nr kat.: 308329
lub podobny.

Certificates



Technical data

Materiał zacisku StSt (V4A)
Zakres zacisku (drut / drut) 7-10 / 7-10 mm
Zakres zacisku (drut / płaskownik) 7-10 / 30-40 mm
Zakres zacisku (płaskownik / płaskownik) 30-40 /30-40 mm
Śruba e M10 x 30 mm
Wymiary (l1 x t1) 108 x 3 mm
Spełnia wymagania normy EN 62561-1
Prąd zwarciowy (50 Hz) (1 s; ≤ 300°C) 14.0 kA

Product 308329 was added to Notepad.

Go to Notepad

Product 308329 was added to the cart.

Go to Web-Shop

Do jednego płaskownika i jednego drutu

1 Product

Part No. 308249 SVK 7.10 FL30 V4A

GTIN 4013364129313, Customs tariff No. (EU): 85359000, Gross weight: 204.00 g, PU: 25.00 szt.

Images

Additional information

SV clamps for one flat and one round conductor, StSt (V4A)
SV clamp for aboveground and underground connections
For cross and T connection,
with protection against twisting of the screws
Materiał zacisku: StSt (V4A)
Zakres zacisku (drut / płaskownik): 7-10 / 30 mm
Nr materiału: 1.4571 / 1.4404 / 1.4401
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: SVK 7.10 FL30 V4A
Nr kat.: 308249
lub podobny.

Certificates



Technical data

Materiał zacisku StSt (V4A)
Zakres zacisku (drut / płaskownik) 7-10 / 30 mm
Śruba e M10 x 30 mm
Wymiary (l1 x t1) 94 x 3 mm
Spełnia wymagania normy EN 62561-1

Product 308249 was added to Notepad.

Go to Notepad

Product 308249 was added to the cart.

Go to Web-Shop

Do płaskownika

2 Products

Part No. 308230 SVK FL30 STTZN

GTIN 4013364090859, Customs tariff No. (EU): 85359000, Gross weight: 245.00 g, PU: 25.00 szt.

Images

Additional information

SV clamps for flat conductors, St/tZn
SV clamp for aboveground and underground connections
For cross and T connection,
with protection against twisting of the screws
Materiał zacisku: St/tZn
Zakres zacisku (płaskownik / płaskownik): 30 / 30 mm
Spełnia wymagania normy: EN 62561-1
Prąd zwarciowy (50 Hz): 8.2 kA

Producent: DEHN
Typ: SVK FL30 STTZN
Nr kat.: 308230
lub podobny.

Certificates



Technical data

Materiał zacisku St/tZn
Zakres zacisku (płaskownik / płaskownik) 30 / 30 mm
Śruba e M10 x 30 mm
Wymiary (l1 x t1) 94 x 4 mm
Spełnia wymagania normy EN 62561-1
Prąd zwarciowy (50 Hz) (1 s; ≤ 300°C) 8.2 kA

Product 308230 was added to Notepad.

Go to Notepad

Product 308230 was added to the cart.

Go to Web-Shop

Part No. 308239 SVK FL30 V4A

GTIN 4013364090866, Customs tariff No. (EU): 85359000, Gross weight: 201.00 g, PU: 25.00 szt.

Images

Additional information

SV clamps for flat conductors, StSt (V4A)
SV clamp for aboveground and underground connections
For cross and T connection,
with protection against twisting of the screws
Materiał zacisku: StSt (V4A)
Zakres zacisku (płaskownik / płaskownik): 30 / 30 mm
Nr materiału: 1.4571 / 1.4404 / 1.4401
Spełnia wymagania normy: EN 62561-1
Prąd zwarciowy (50 Hz): 3.9 kA

Producent: DEHN
Typ: SVK FL30 V4A
Nr kat.: 308239
lub podobny.

Certificates



Technical data

Materiał zacisku StSt (V4A)
Zakres zacisku (płaskownik / płaskownik) 30 / 30 mm
Śruba e M10 x 30 mm
Wymiary (l1 x t1) 94 x 3 mm
Spełnia wymagania normy EN 62561-1
Prąd zwarciowy (50 Hz) (1 s; ≤ 300°C) 3.9 kA

Product 308239 was added to Notepad.

Go to Notepad

Product 308239 was added to the cart.

Go to Web-Shop

Do płaskownika, drutu i prętów uziemiających

1 Product

Part No. 308330 SVK 7.10 16 FL40 STTZN

GTIN 4013364096660, Customs tariff No. (EU): 85359000, Gross weight: 270.00 g, PU: 25.00 szt.

Images

Additional information

SV clamps for flat conductors, round conductors and earth entry rods, St/tZn
SV clamp for aboveground and underground connections
For cross and T connection,
For flat and round conductors as well as earth entry rods
with protection against twisting of the screws
Materiał zacisku: St/tZn
Zakres zacisku (drut / drut): 7-10 / 16 mm
Zakres zacisku (drut / płaskownik): 16 / 30-40 mm
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: SVK 7.10 16 FL40 STTZN
Nr kat.: 308330
lub podobny.

Certificates



Technical data

Materiał zacisku St/tZn
Zakres zacisku (drut / drut) 7-10 / 16 mm
Zakres zacisku (drut / płaskownik) 16 / 30-40 mm
Śruba e M10 x 30 mm
Wymiary (l1 x t1) 108 x 4 mm
Spełnia wymagania normy EN 62561-1

Product 308330 was added to Notepad.

Go to Notepad

Product 308330 was added to the cart.

Go to Web-Shop
