Elementy przyłączeniowe do przewodu HVI long

Element przyłączeniowy do przewodu HVI long

1 Product

Part No. 819650 AE BO10 KF HVI 75 V2A

GTIN 4013364534377, Customs tariff No. (EU): 85359000, Gross weight: 193.30 g, PU: 10.00 szt.

Images

Additional information

Element przyłączeniowy do przewodu HVI long, stal nierdzewna
Elementy przyłączeniowe do przewodu HVI long, do zakończenia
przewodu HVI long po obu stronach,
do łączenia przewodu
np. z płytką przyłączeniową na maszcie odgromowym
lub innymi elementami zewnętrznego urządzenia piorunochronnego.
W zestawie koszulka termokurczliwa
Materiał: stal nierdzewna
Przyłączenie: trzpień Ø10 mm, długość 50 mm

Producent: DEHN
Typ: AE BO10 KF HVI 75 V2A
Nr kat.: 819650
lub podobny.



Technical data

Materiał stal nierdzewna
Przyłączenie trzpień Ø10 mm, długość 50 mm
Średnica elementu przyłączeniowego Ø 23 mm

Product 819650 was added to Notepad.

Go to Notepad

Product 819650 was added to the cart.

Go to Web-Shop

Zestaw przyłączeniowy do przewodu HVI long do montażu wewnątrz rury wsporczej

1 Product

Part No. 819655 HVI LO ASS RIV KF V2A

GTIN 4013364534384, Customs tariff No. (EU): 85359000, Gross weight: 401.50 g, PU: 1.00 szt.

Images

Additional information

Zestaw przyłączeniowy do przewodu HVI long, Ø 21 mm do montażu wewnątrz rury ze stali nierdzewnej
Elementy przyłączeniowe do zakończenia przewodu HVI long na obu końcach
Materiał: stal nierdzewna
Przyłączenie: trzpień Ø10 mm, długość 50 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: HVI LO ASS RIV KF V2A
Nr kat.: 819655
lub podobny.



Technical data

Materiał stal nierdzewna
Przyłączenie trzpień Ø10 mm, długość 50 mm
Średnica elementu przyłączeniowego Ø 23 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819655 was added to Notepad.

Go to Notepad

Product 819655 was added to the cart.

Go to Web-Shop

Izolowane elementy wyrównawcze do przewodu HVI long

3 Products

Part No. 819173 AE ISO BO10 KF HVI 75 V2A

GTIN 4013364530027, Customs tariff No. (EU): 85359000, Gross weight: 233.63 g, PU: 5.00 szt.

Images

Additional information

Izolowany element przyłączeniowy do przewodu HVI (po stronie uziemienia)
Izolowany element przyłączeniowy
do zakończenia
przewodu HVI (po stronie uziemienia)
w zestawie koszulka termokurczliwa.
do pomiaru rezystencji izolacji przewodów
przewodu HVI
Materiał: stal nierdzewna / tworzywo sztuczne
Przyłączenie: Sworzeń Ø10 mm, dł. 50 mm z gwintem M12 z podkładką sprężystą

Producent: DEHN
Typ: AE ISO BO10 KF HVI 75 V2A
Nr kat.: 819173
lub podobny.



Technical data

Materiał stal nierdzewna / tworzywo sztuczne
Przyłączenie Sworzeń Ø10 mm, dł. 50 mm z gwintem M12 z podkładką sprężystą

Product 819173 was added to Notepad.

Go to Notepad

Product 819173 was added to the cart.

Go to Web-Shop

Part No. 819174 AE ISO RIV KF HVI 75 V2A

GTIN 4013364530034, Customs tariff No. (EU): 85359000, Gross weight: 231.90 g, PU: 5.00 szt.

Images

Additional information

Izolowany element przyłączeniowy do przewodu HVI (montaż wewnątrz rury)
Izolowany element przyłączeniowy
do zakończenia
przewodu HVI w przypadku montażu wewnątrz rury,
w zestawie koszulka termokurczliwa
do pomiaru rezystencji izolacji przewodów
przewodu HVI
Materiał: stal nierdzewna / tworzywo sztuczne
Przyłączenie: śruba o łbie grzybkowym

Producent: DEHN
Typ: AE ISO RIV KF HVI 75 V2A
Nr kat.: 819174
lub podobny.



Technical data

Materiał stal nierdzewna / tworzywo sztuczne
Przyłączenie śruba o łbie grzybkowym

Product 819174 was added to Notepad.

Go to Notepad

Product 819174 was added to the cart.

Go to Web-Shop

Part No. 819175 AE ISO RAV KF HVI 75 V2A

GTIN 4013364530041, Customs tariff No. (EU): 85359000, Gross weight: 233.50 g, PU: 5.00 szt.

Images

Additional information

Izolowany element przyłączeniowy do przewodu HVI (montaż na zewnątrz rury)
Izolowany element przyłączeniowy
do zakończenia
przewodu HVI w przypadku montażu na zewnątrz rury,
w zestawie koszulka termokurczliwa
do pomiaru rezystencji izolacji przewodów
przewodu HVI
Materiał: stal nierdzewna / tworzywo sztuczne
Przyłączenie: Sworzeń Ø10 mm, dł. 50 mm z gwintem M12 z podkładką sprężystą

Producent: DEHN
Typ: AE ISO RAV KF HVI 75 V2A
Nr kat.: 819175
lub podobny.



Technical data

Materiał stal nierdzewna / tworzywo sztuczne
Przyłączenie Sworzeń Ø10 mm, dł. 50 mm z gwintem M12 z podkładką sprężystą

Product 819175 was added to Notepad.

Go to Notepad

Product 819175 was added to the cart.

Go to Web-Shop

Element wyrównawczy do przewodu HVI long

Do procesu odprowadzania pola elektrycznego przewodu HVI long w pobliżu końcówek przyłączeniowych.
Powierzchnia styku ze specjalną szczeliną do elektrycznego kontaktu z półprzewodzącym płaszczem.

1 Product

Part No. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, Customs tariff No. (EU): 85359000, Gross weight: 72.00 g, PU: 1.00 szt.

Images

Additional information

Element wyrównawczy do przewodu HVI long, stal nierdzewna
Element wyrównawczy do przewodu HVI long
do procesu odprowadzania pola elektrycznego przewodu HVI
w pobliżu końcówek przyłączeniowych.
Powierzchnia styku ze specjalną szczeliną do
elektrycznego kontaktu z półprzewodzącym płaszczem.
Materiał: stal nierdzewna
Zakres zacisku Ø: 20 mm
Otwór przyłączeniowy Ø: 11 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: PAE 20 23 AB11 V2A
Nr kat.: 410229
lub podobny.

Certificates



Technical data

Materiał stal nierdzewna
Zakres zacisku Ø 20 mm
Otwór przyłączeniowy Ø 11 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 410229 was added to Notepad.

Go to Notepad

Product 410229 was added to the cart.

Go to Web-Shop

Zacisk punktu pomiarowego

Punkt pomiarowy do testowania przewodów HVI

1 Product

Part No. 819649 MPK 18 V2A

GTIN 4013364512498, Customs tariff No. (EU): 85389099, Gross weight: 41.80 g, PU: 5.00 szt.

Images

Additional information

Zacisk punktu pomiarowego do pomiaru rezystencji izolacji
Zacisk punktu pomiarowego do
montażu na stałe
w celu podłączenia
urządzenia pomiarowego
podczas pomiaru rezystencji izolacji
przewodów HVI light plus
i przewodów HVI
Materiał: stal nierdzewna
Zakres zacisku Ø: 18-20 mm

Producent: DEHN
Typ: MPK 18 V2A
Nr kat.: 819649
lub podobny.



Technical data

Materiał stal nierdzewna
Zakres zacisku Ø 18-20 mm

Product 819649 was added to Notepad.

Go to Notepad

Product 819649 was added to the cart.

Go to Web-Shop

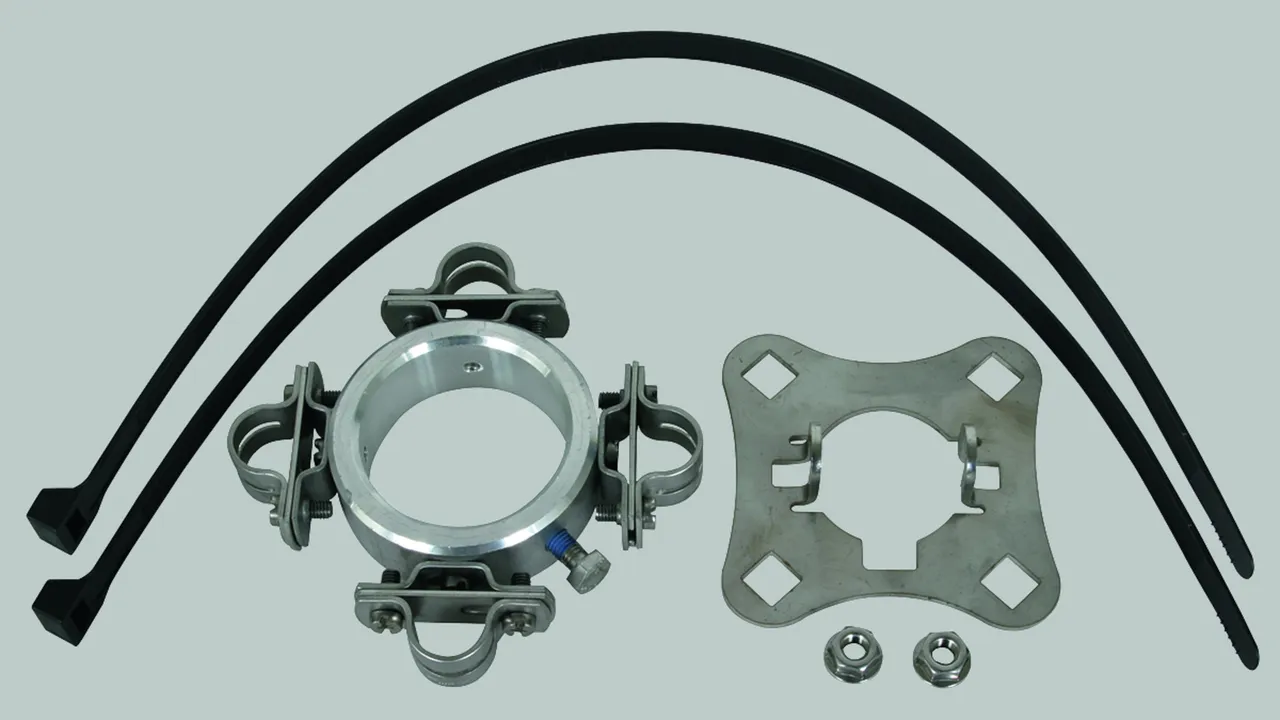

Zestaw mocujący do przewodu HVI long czarnego / szarego

Zestaw mocujący do montażu przewodu HVI long na rurach wsporczych HVI long, składający się z płytki przyłączeniowej (poczwórnej, w tym dwóch nakrętek zabezpieczających) i pierścienia mocującego z czterema szczelinowymi uchwytami przewodu (Ø20 mm) do końcówki przyłączeniowej (w tym dwie opaski kablowe z obejmami z tworzywa sztucznego).

1 Product

Part No. 819294 BFS D61 4X20

GTIN 4013364152571, Customs tariff No. (EU): 85389099, Gross weight: 780.80 g, PU: 1.00 szt.

Images

Additional information

Zestaw mocujący do przewodu HVI long, Ø 20 mm, stal nierdzewna / aluminium
Zestaw mocujący do montażu
przewodu HVI long na rurze wsporczej Ø50 mm,
składający się z płytki przyłączeniowej
(4-krotna, z dwoma nakrętkami zabezpieczającymi) i
pierścienia mocującego z czterema szczelinowymi
uchwytami przewodu do końcówki przyłączeniowej (w zestawie dwie opaski kablowe).
Materiał: stal nierdzewna
Uchwyt płytki przyłączeniowej: otwór kwadratowy 13 mm
Wspornik: 4 x 20 mm
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: BFS D61 4X20
Nr kat.: 819294
lub podobny.

Certificates



Technical data

Materiał stal nierdzewna
Uchwyt płytki przyłączeniowej otwór kwadratowy 13 mm
Wspornik 4 x 20 mm
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819294 was added to Notepad.

Go to Notepad

Product 819294 was added to the cart.

Go to Web-Shop

Płytka łącząca

Płytka przyłączeniowa (poczwórna, z dwiema nakrętkami zabezpieczającymi) do montażu przewodu HVI long na rurze ramy wsporczej Ø50 mm (np. art. nr 105 330, 105 331, 105 332, 105 333).

1 Product

Part No. 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, Customs tariff No. (EU): 85389099, Gross weight: 176.00 g, PU: 1.00 szt.

Predecessor

Images

Additional information

Płytka przyłączeniowa ze stali nierdzewnej
Płytka przyłączeniowa (poczwórna, z dwoma nakrętkami zabezpieczającymi)
do montażu przewodu HVI long
na rurze wsporczej Ø50 mm
(np. art. nr 105 330, 105 331, 105 332, 105 333).
Materiał: stal nierdzewna
Uchwyt płytki przyłączeniowej: Otwór kwadratowy 13
Spełnia wymagania normy: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producent: DEHN
Typ: AP SR D50 4AE HVI V2A
Nr kat.: 819288
lub podobny.

Certificates



Technical data

Materiał stal nierdzewna
Uchwyt płytki przyłączeniowej Otwór kwadratowy 13
Spełnia wymagania normy DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819288 was added to Notepad.

Go to Notepad

Product 819288 was added to the cart.

Go to Web-Shop

Zestaw montażowy do redukcji hałasu

1 Product

Part No. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, Customs tariff No. (EU): 85389099, Gross weight: 109.60 g, PU: 1.00 szt.

Images

Additional information

Zestaw montażowy do redukcji hałasu
do ułożonego wewnątrz rury wsporczej przewodu HVI long
Ø20 mm i Ø23 mm
Materiał: Tworzywo sztuczne
Można stosować do: HVI long czarny oraz HVI long szary
Średnica przewodu Ø: 20 / 23 mm

Producent: DEHN
Typ: SCHIRM HVI SCH RED
Nr kat.: 819235
lub podobny.

Certificates



Technical data

Materiał Tworzywo sztuczne
Można stosować do HVI long czarny oraz HVI long szary
Średnica przewodu Ø 20 / 23 mm

Product 819235 was added to Notepad.

Go to Notepad

Product 819235 was added to the cart.

Go to Web-Shop
