Zaciski przyłączeniowe z gwintowanym sworzniem

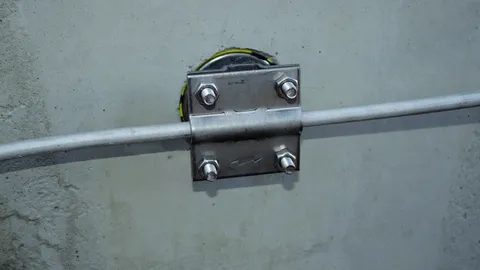

For connection of round and flat conductors to fixed earthing terminals with thread M10 / M12 (e.g. Part Nos. 478 011, 478 200) and thread M16 (Part No. 478 027).

Clamps with thread M10 are also suitable for installation on the back side of the fixed earthing terminal (without connection axis) e.g. to connect flat strip.

Wykonanie ciężkie M10

1 Product

Part No. 478141 AK 7.10 FL40 GBM10X45 STTZN

GTIN 4013364101425, Customs tariff No. (EU): 85359000, Gross weight: 348.00 g, PU: 10.00 szt.

Images

Additional information

Connection clamp with threaded bolt, heavy, M10, St/tZn
Connection clamp with threaded bolt
For connecting Rd and Fl conductors to fixed
earthing terminals with M10/M12 thread
Also suitable for installation on the back side of the fixed
earthing terminal
Materiał zacisku: St/tZn
Zakres zacisku (drut / płaskownik): 7-10 / 30-40 mm
Materiał sworznia: StSt
Śruba: M10 x 45 / M8 x 25 mm
Materiał śruby / nakrętki: StSt
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: AK 7.10 FL40 GBM10X45 STTZN
Nr kat.: 478141
lub podobny.

Certificates



Technical data

Materiał zacisku St/tZn
Zakres zacisku (drut / płaskownik) 7-10 / 30-40 mm
Wymiary 70 x 70 x 3 mm
Spełnia wymagania normy EN 62561-1

Product 478141 was added to Notepad.

Go to Notepad

Product 478141 was added to the cart.

Go to Web-Shop

Wykonanie ciężkie M12

1 Product

Part No. 478149 AK 7.10 FL40 GBM12X55 V4A

GTIN 4013364154964, Customs tariff No. (EU): 85359000, Gross weight: 400.50 g, PU: 10.00 szt.

Images

Additional information

Connection clamp with threaded bolt, heavy, M12, StSt (V4A)
Connection clamp with threaded bolt
For connecting Rd and Fl conductors to fixed
earthing terminals with M10/M12 thread
Also suitable for installation on the back side of the fixed
earthing terminal
Materiał zacisku: StSt (V4A)
Zakres zacisku (drut / płaskownik): 7-10 / 30-40 mm
Materiał sworznia: StSt (V4A)
Śruba: M12 x 55 / M8 x 25 mm
Materiał śruby / nakrętki: StSt (V4A)
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: AK 7.10 FL40 GBM12X55 V4A
Nr kat.: 478149
lub podobny.

Certificates



Technical data

Materiał zacisku StSt (V4A)
Zakres zacisku (drut / płaskownik) 7-10 / 30-40 mm
Wymiary 70 x 70 x 3 mm
Spełnia wymagania normy EN 62561-1
Prąd zwarciowy (50 Hz) (1 s; ≤ 300°C) 3.3 kA

Product 478149 was added to Notepad.

Go to Notepad

Product 478149 was added to the cart.

Go to Web-Shop

Wykonanie ciężkie M16

1 Product

Part No. 478150 AK 7.10 FL40 GBM16X65 V4A

GTIN 4013364359512, Customs tariff No. (EU): 85359000, Gross weight: 472.60 g, PU: 10.00 szt.

Images

Additional information

Connection clamp with threaded bolt, heavy, M16, StSt (V4A)
Connection clamp with threaded bolt
For connecting Rd and Fl conductors to fixed
earthing terminals with M16 thread

Materiał zacisku: StSt (V4A)
Zakres zacisku (drut / płaskownik): 7-10 / 30-40 mm
Materiał sworznia: StSt (V4A)
Śruba: M16 x 65 / M8 x 25 mm
Materiał śruby / nakrętki: StSt (V4A)
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: AK 7.10 FL40 GBM16X65 V4A
Nr kat.: 478150
lub podobny.

Certificates



Technical data

Materiał zacisku StSt (V4A)
Zakres zacisku (drut / płaskownik) 7-10 / 30-40 mm
Wymiary 70 x 70 x 3 mm
Spełnia wymagania normy EN 62561-1
Prąd zwarciowy (50 Hz) (1 s; ≤ 300°C) 5.9 kA

Product 478150 was added to Notepad.

Go to Notepad

Product 478150 was added to the cart.

Go to Web-Shop

Wykonanie lekkie M10

1 Product

Part No. 478129 AK ZS 8.10 FL30 GBM10X60 V4A

GTIN 4013364118508, Customs tariff No. (EU): 85359000, Gross weight: 148.00 g, PU: 10.00 szt.

Images

Additional information

Connection clamp with threaded bolt, light, M10, StSt (V4A)
Connection clamp with threaded bolt
For connecting Rd and Fl conductors to fixed
earthing terminals with M10/M12 thread
Also suitable for installation on the back side of the fixed
earthing terminal
Materiał zacisku: StSt (V4A)
Zakres zacisku (drut / płaskownik): 8-10 / 30 mm
Materiał sworznia: StSt (V4A)
Śruba: M10 x 60 / M8 x 16 mm
Materiał śruby / nakrętki: StSt (V4A)
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: AK ZS 8.10 FL30 GBM10X60 V4A
Nr kat.: 478129
lub podobny.

Certificates



Technical data

Materiał zacisku StSt (V4A)
Zakres zacisku (drut / płaskownik) 8-10 / 30 mm
Wymiary 58 x 30 x 2,5 mm
Spełnia wymagania normy EN 62561-1
Prąd zwarciowy (50 Hz) (1 s; ≤ 300°C) 2,7 kA

Product 478129 was added to Notepad.

Go to Notepad

Product 478129 was added to the cart.
