Wypusty uziemiające

  • Do przyłączania tulei uziemiających lub płyt przyłączeniowych uziemienia zgodnie z DIN 48088-2
  • Do wspawania lub przykręcenia po stronie uziemienia elementów przyłączeniowych uziemiających z nakrętką motylkową lub śrubą motylkową
  • Łączniki z gwintowanymi sworzniami M12 lub M16
  • Gwint żeński M12 lub M16

Details

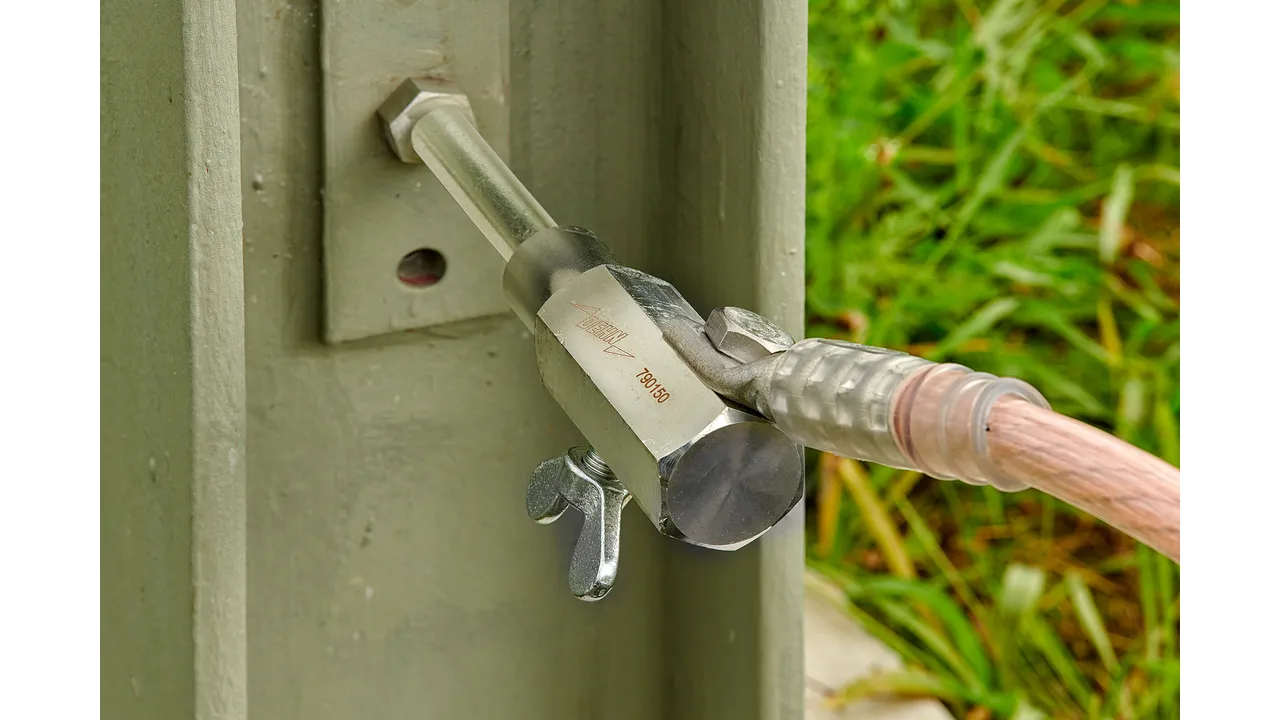

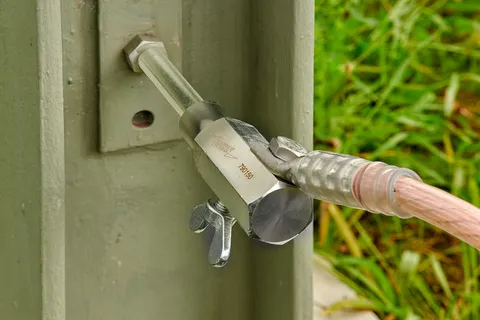

Element przyłączeniowy uziemiający do wkręcania z gwintowanym sworzniem M12 do uziemionej części instalacji.
lorem ipsum

Punkt mocowania z rowkiem pierścieniowym, z gwintowanym sworzniem i nakrętką

2 Products

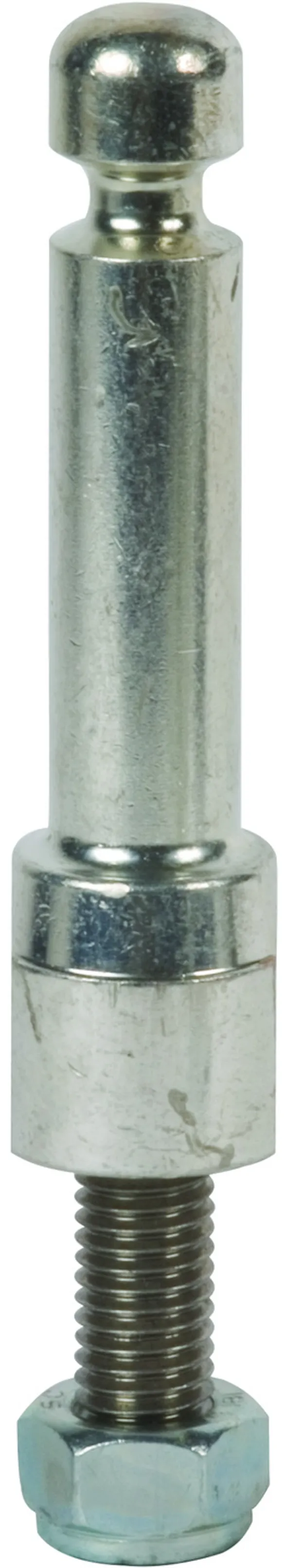

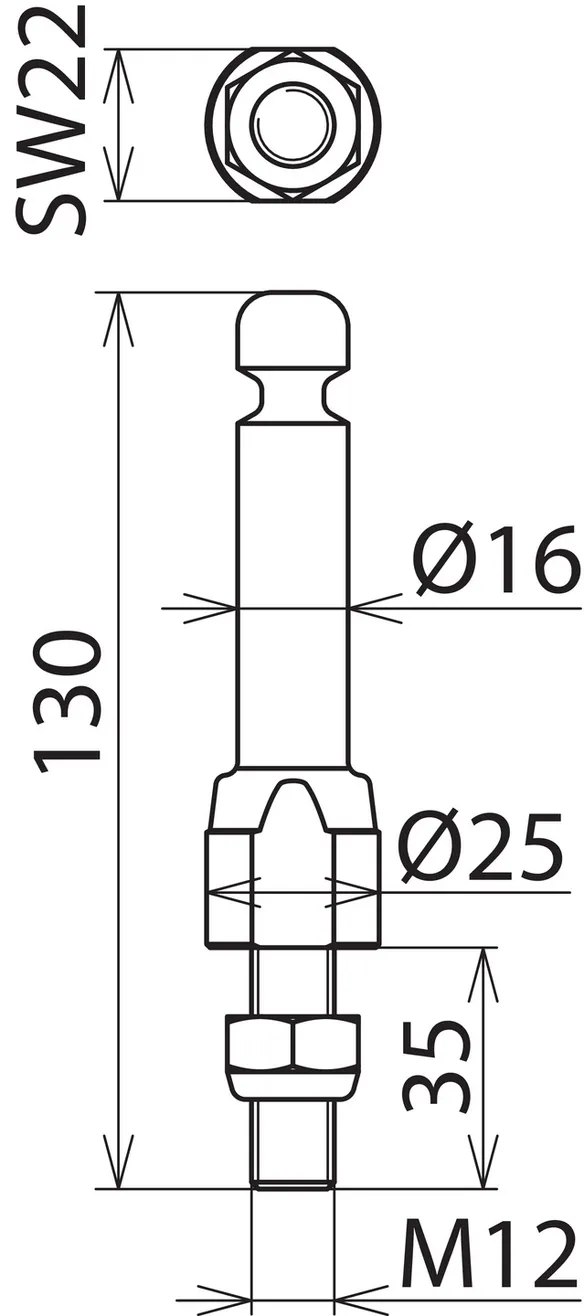

Part No. 790251 EFP 16 RN M12 35 SSM

GTIN 4013364089501, Customs tariff No. (EU): 85359000, Gross weight: 248.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M12 x 35 mm
Średnica 16 mm
Rozmiar klucza 22 mm
Maksymalny przekrój przewodu Cu 150 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 42,0*) kA
Maksymalny prąd zwarciowy Ik 1 s 29,6*) kA
Materiał Mosiądz (CuNi2Si) / galwanizowany cyną
Materiał gwintowanego sworznia stal nierdzewna A2-70
Materiał nakrętki DIN 985-M12-8 / gal Zn
*) Do urządzeń do uziemiania i zwierania o długości przewodu > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Product 790251 was added to Notepad.

Go to Notepad

Product 790251 was added to the cart.

Go to Web-Shop

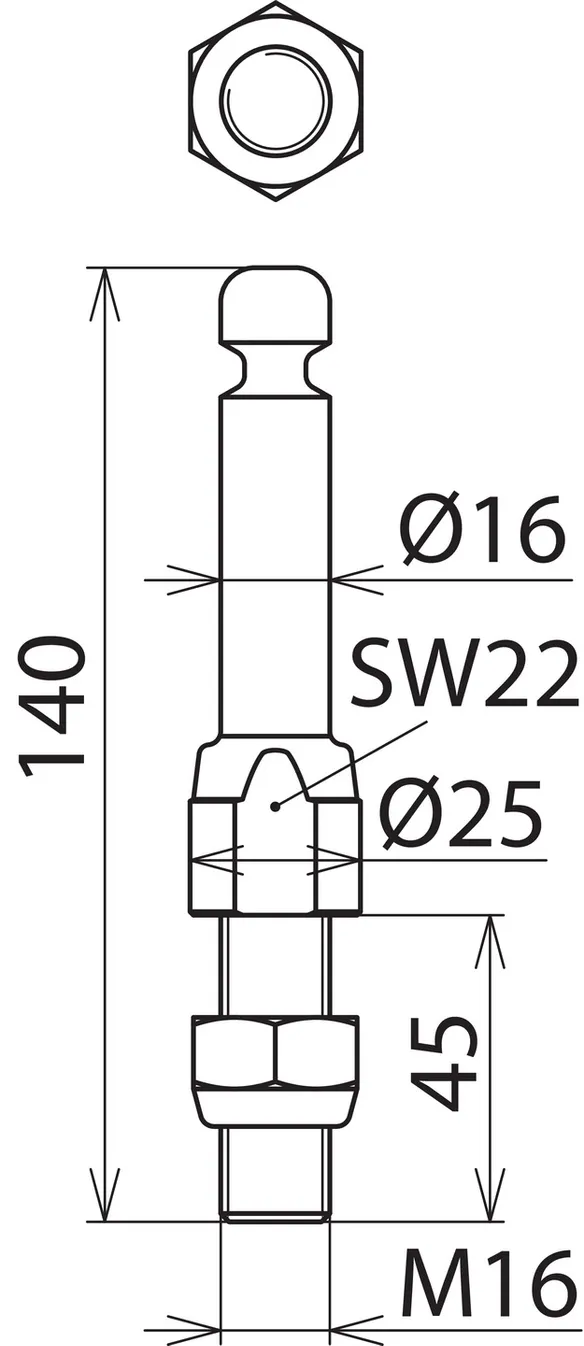

Part No. 790261 EFP 16 RN M16 45 SSM

GTIN 4013364089525, Customs tariff No. (EU): 85359000, Gross weight: 277.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M16 x 45 mm
Średnica 16 mm
Rozmiar klucza 22 mm
Maksymalny przekrój przewodu Cu 150 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 42,0*) kA
Maksymalny prąd zwarciowy Ik 1 s 29,6*) kA
Materiał Mosiądz (CuNi2Si) / galwanizowany cyną
Materiał gwintowanego sworznia stal nierdzewna A2-70
Materiał nakrętki DIN 985-M16-8 / gal Zn
*) Do urządzeń do uziemiania i zwierania o długości przewodu > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Product 790261 was added to Notepad.

Go to Notepad

Product 790261 was added to the cart.

Go to Web-Shop

Punkt mocowania z rowkiem pierścieniowym, z gwintem żeńskim

2 Products

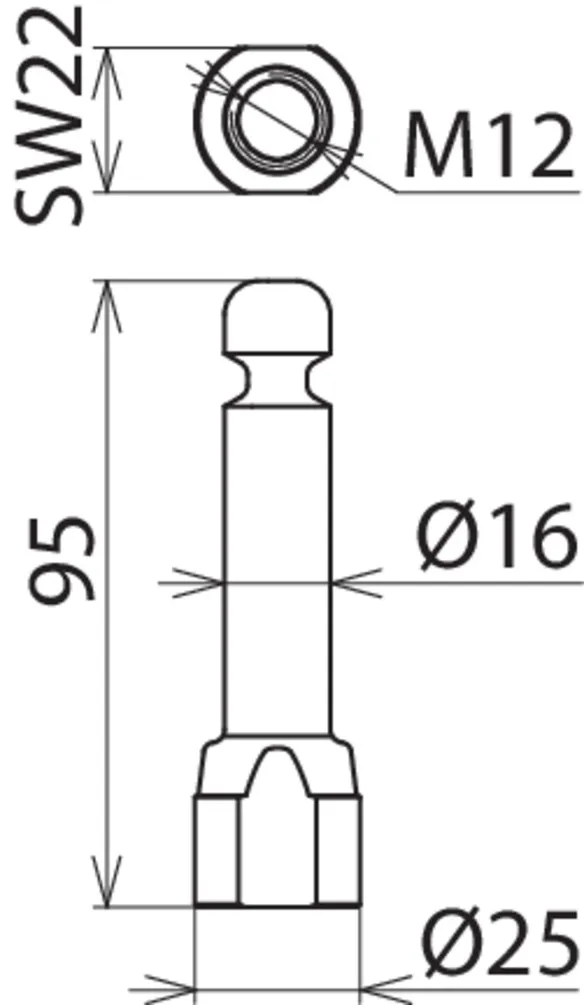

Part No. 790250 EFP 16 RN M12

GTIN 4013364089495, Customs tariff No. (EU): 85359000, Gross weight: 193.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M12
Średnica 16 mm
Rozmiar klucza 22 mm
Maksymalny przekrój przewodu Cu 150 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 42,0*) kA
Maksymalny prąd zwarciowy Ik 1 s 29,6*) kA
Materiał Mosiądz (CuNi2Si) / galwanizowany cyną
*) Do urządzeń do uziemiania i zwierania o długości przewodu > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Product 790250 was added to Notepad.

Go to Notepad

Product 790250 was added to the cart.

Go to Web-Shop

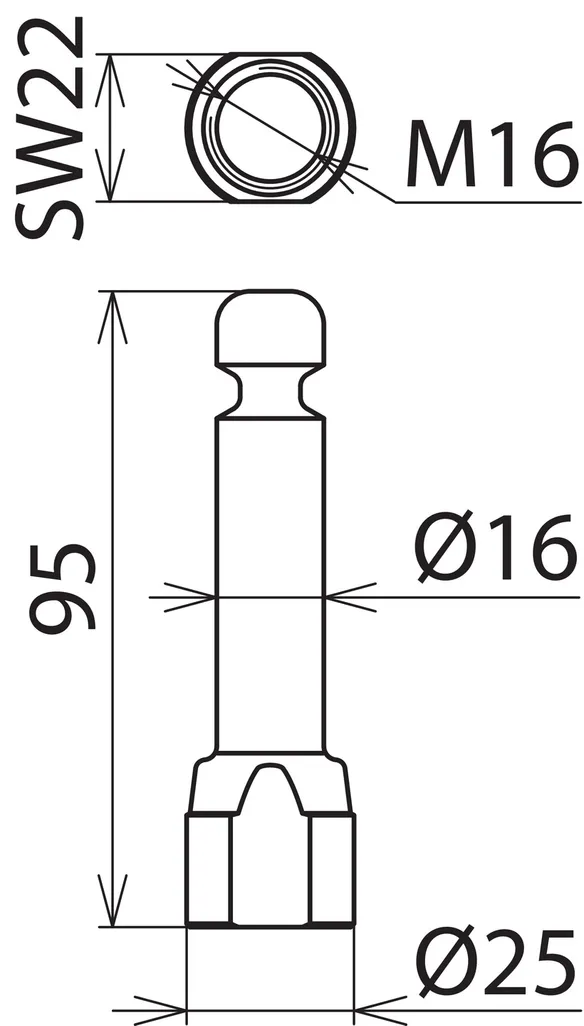

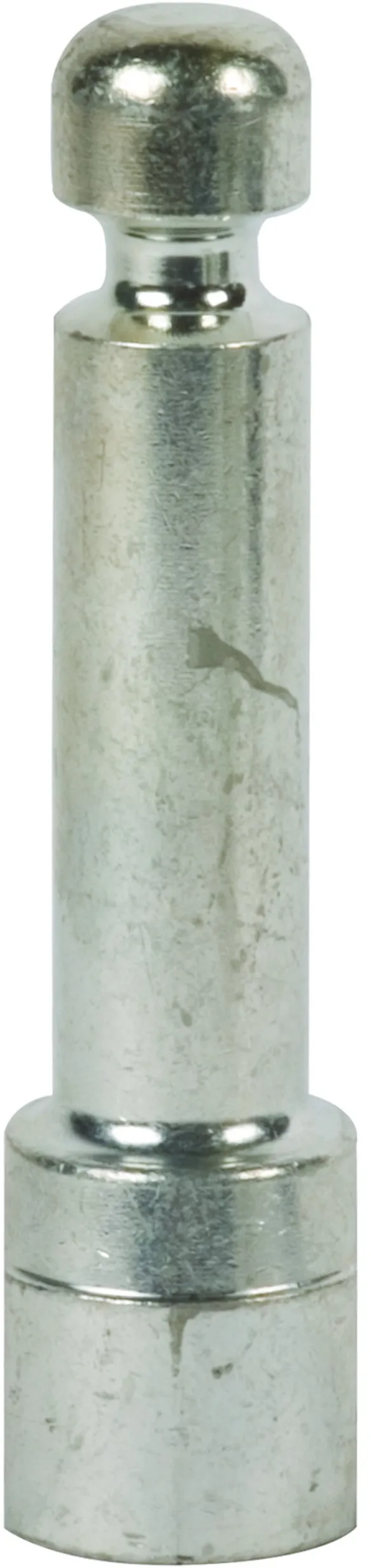

Part No. 790260 EFP 16 RN M16

GTIN 4013364089518, Customs tariff No. (EU): 85359000, Gross weight: 180.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M16
Średnica 16 mm
Rozmiar klucza 22 mm
Maksymalny przekrój przewodu Cu 150 mm²
Maksymalny prąd zwarciowy Ik 0,5 s 42,0*) kA
Maksymalny prąd zwarciowy Ik 1 s 29,6*) kA
Materiał Mosiądz (CuNi2Si) / galwanizowany cyną
*) Do urządzeń do uziemiania i zwierania o długości przewodu > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Product 790260 was added to Notepad.

Go to Notepad

Product 790260 was added to the cart.

Go to Web-Shop

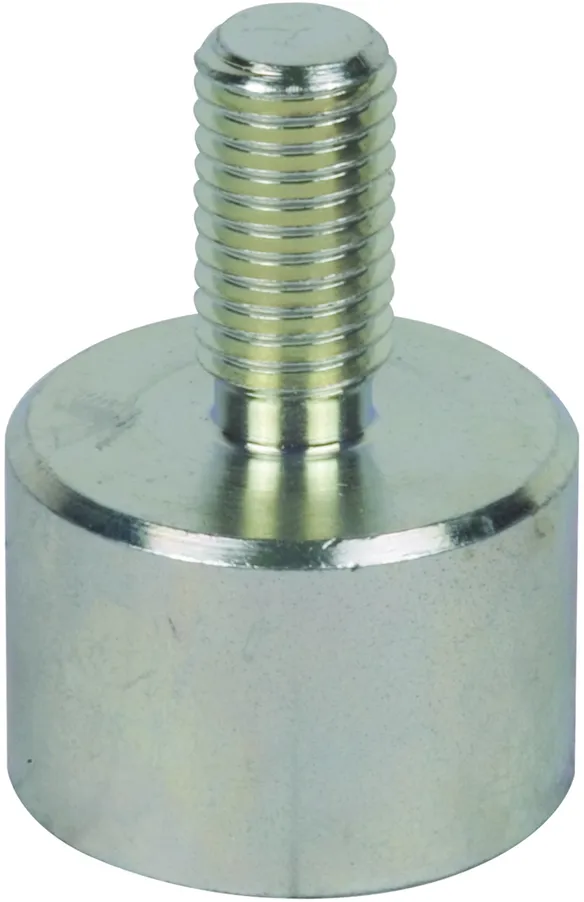

Złączka do wspawania z gwintowanym sworzniem

2 Products

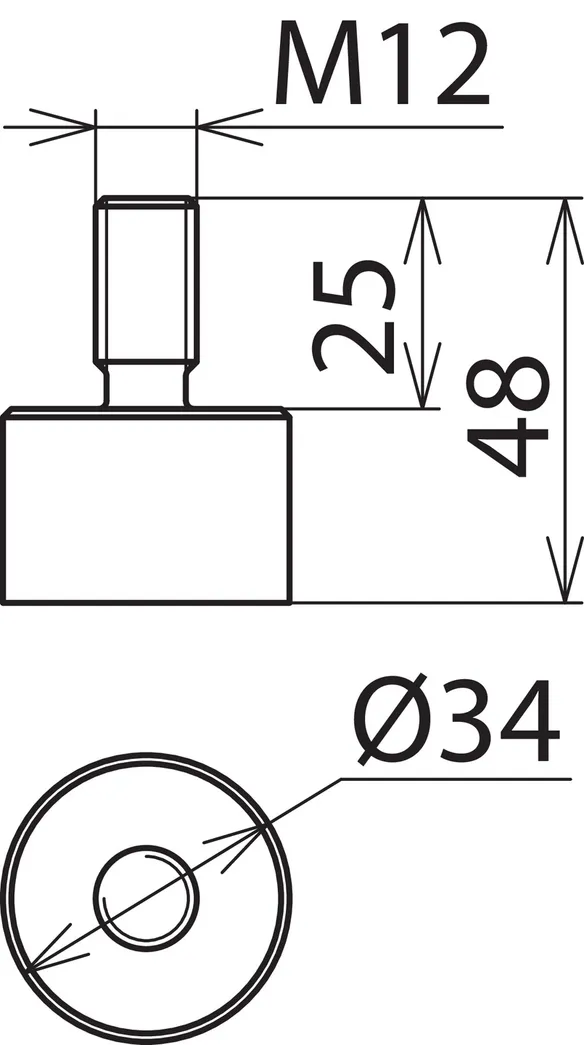

Part No. 705501 AS SCHW M12 25

GTIN 4013364003927, Customs tariff No. (EU): 85359000, Gross weight: 152.20 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M12 x 25 mm
Materiał St/gal Zn

Product 705501 was added to Notepad.

Go to Notepad

Product 705501 was added to the cart.

Go to Web-Shop

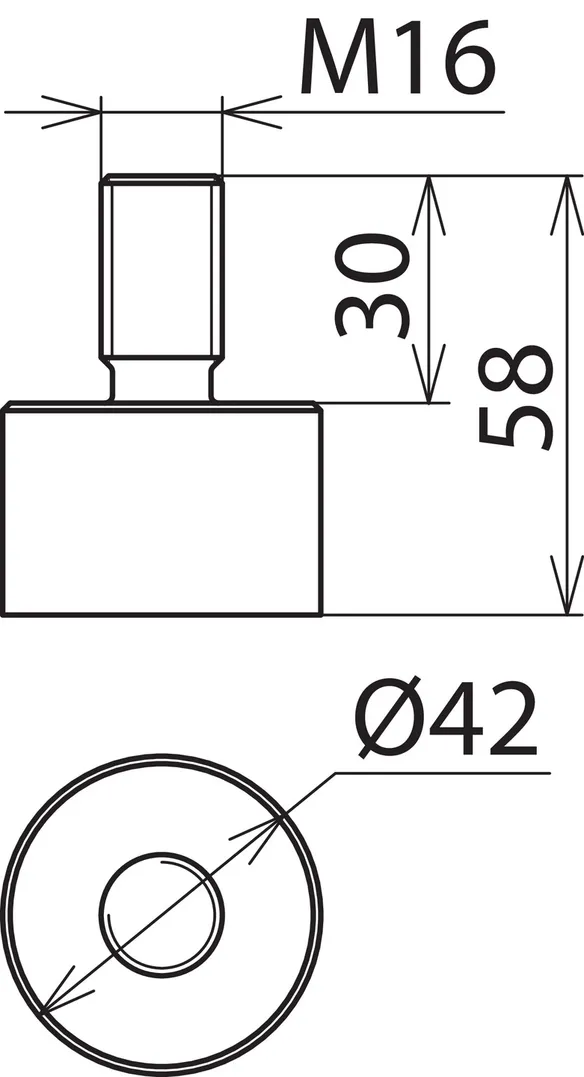

Part No. 755501 AS SCHW M16 30

GTIN 4013364003934, Customs tariff No. (EU): 85359000, Gross weight: 298.20 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M16 x 30 mm
Materiał St/gal Zn

Product 755501 was added to Notepad.

Go to Notepad

Product 755501 was added to the cart.

Go to Web-Shop

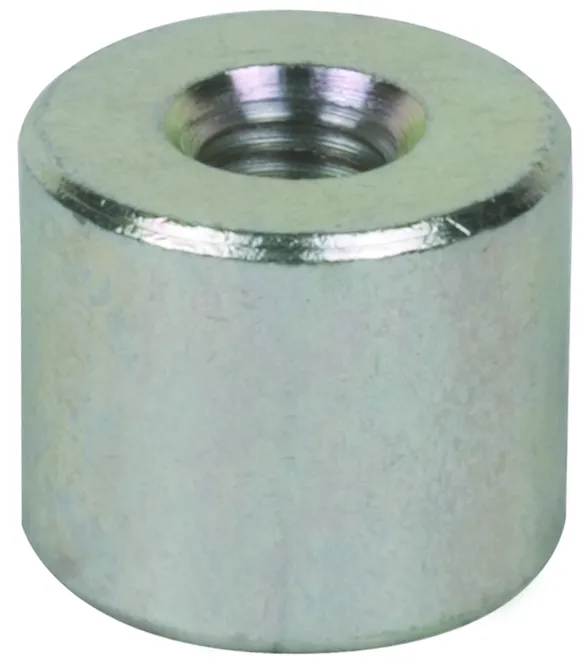

Złączka do wspawania z gwintem żeńskim

2 Products

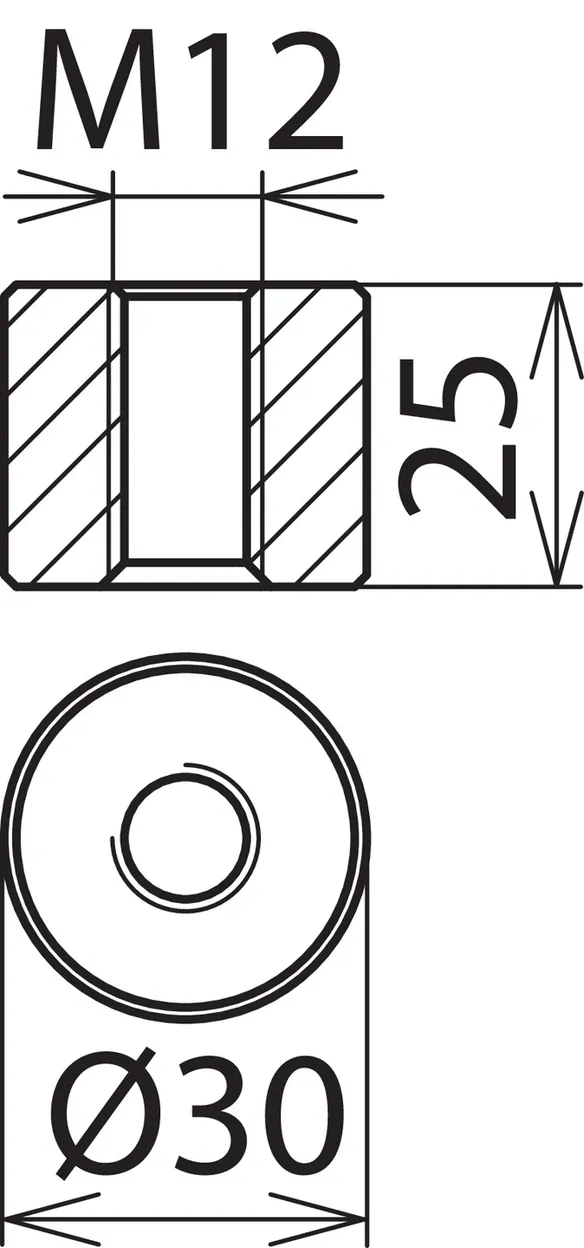

Part No. 336020 AS SCHW M12

GTIN 4013364003941, Customs tariff No. (EU): 85359000, Gross weight: 118.10 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M12
Materiał St/gal Zn

Product 336020 was added to Notepad.

Go to Notepad

Product 336020 was added to the cart.

Go to Web-Shop

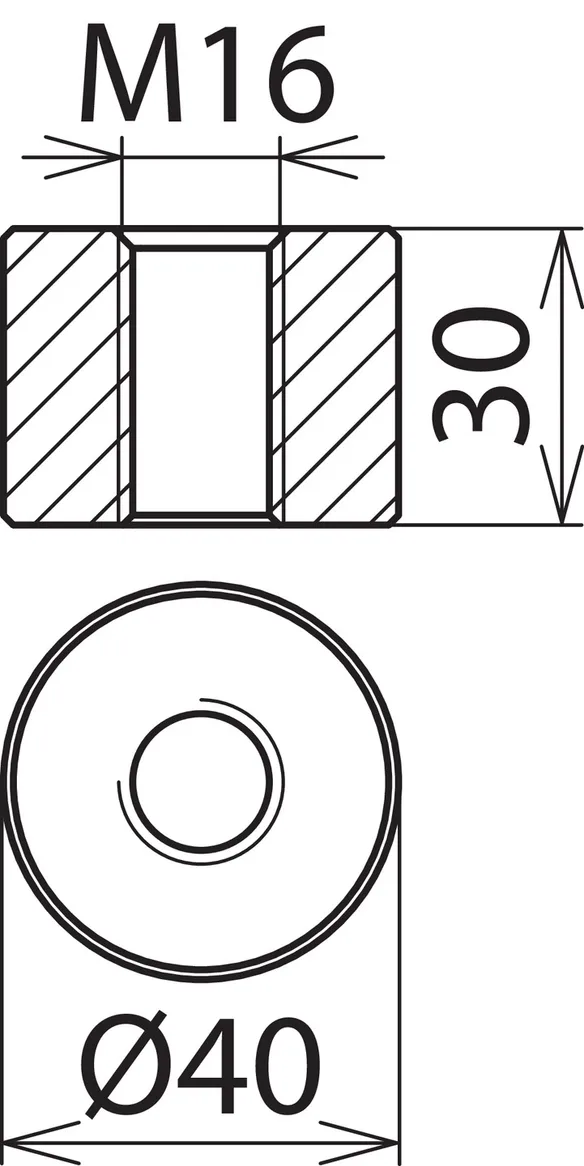

Part No. 336025 AS SCHW M16

GTIN 4013364003958, Customs tariff No. (EU): 85359000, Gross weight: 252.10 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M16
Materiał St/gal Zn

Product 336025 was added to Notepad.

Go to Notepad

Product 336025 was added to the cart.

Go to Web-Shop

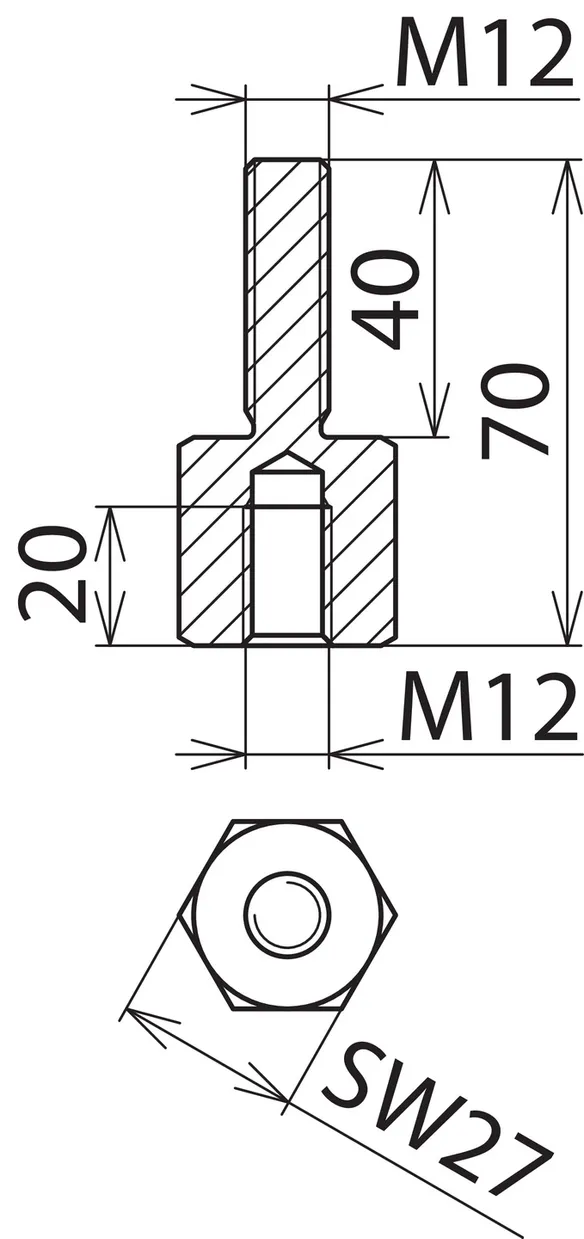

Łącznik sworzniowy z gwintem żeńskim

1 Product

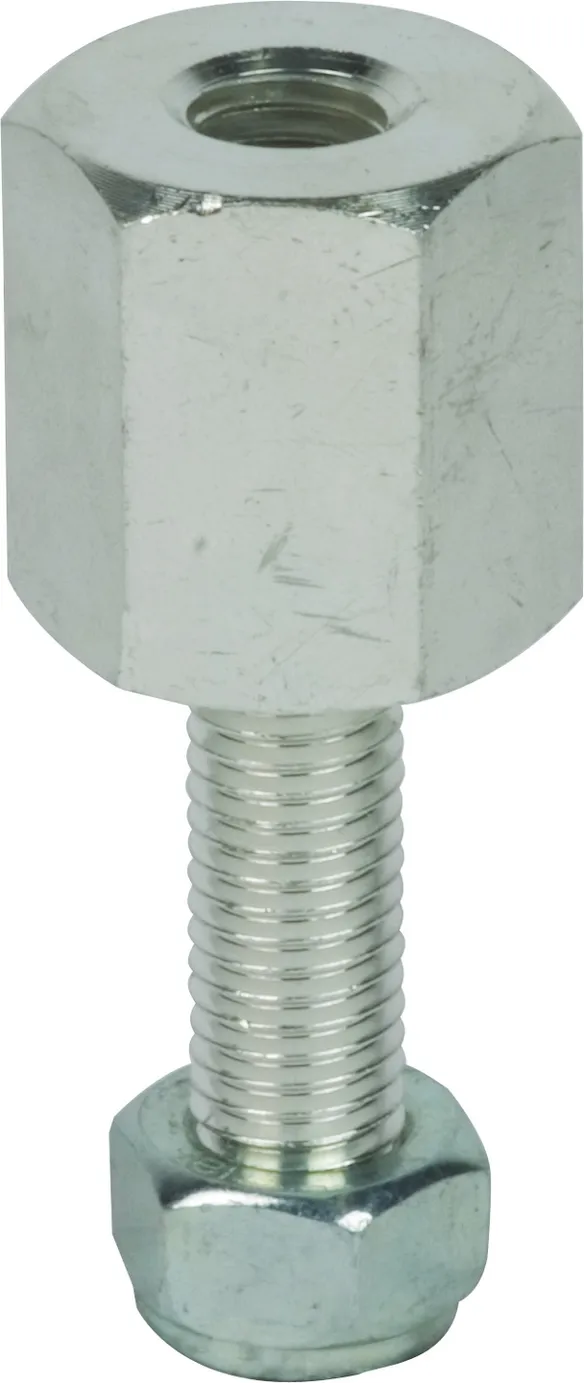

Part No. 705504 AS SCHR M12 M12 40

GTIN 4013364008021, Customs tariff No. (EU): 85389099, Gross weight: 183.20 g, PU: 5.00 szt.

Images

Additional information



Technical data

Wymiary M12 / M12 x 40 mm
Rozmiar klucza 27 mm
Materiał Stop miedzi / galwanizowany cyną

Product 705504 was added to Notepad.

Go to Notepad

Product 705504 was added to the cart.

Go to Web-Shop

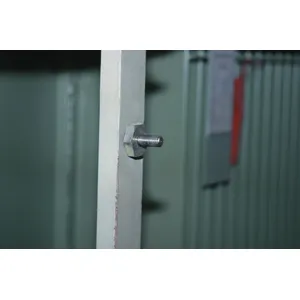

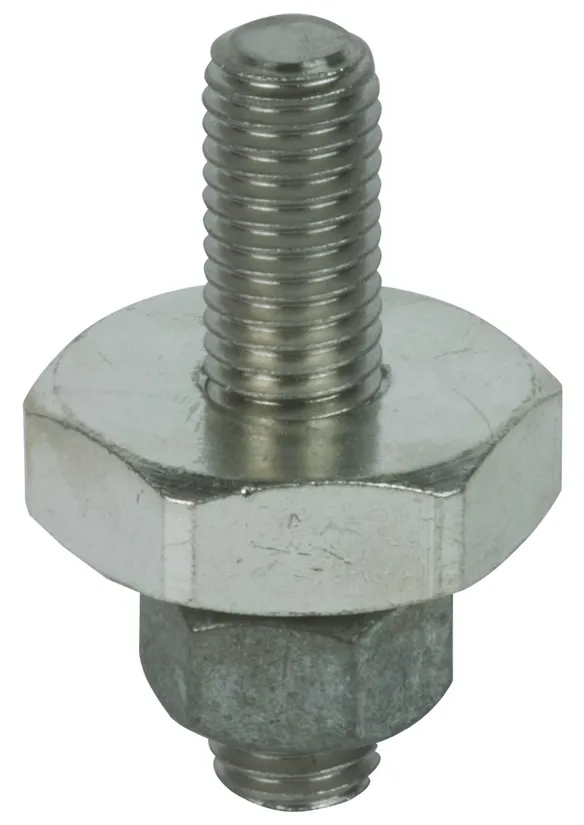

Łącznik sworzniowy z gwintowanym sworzniem i oddzielną nakrętką sześciokątną

2 Products

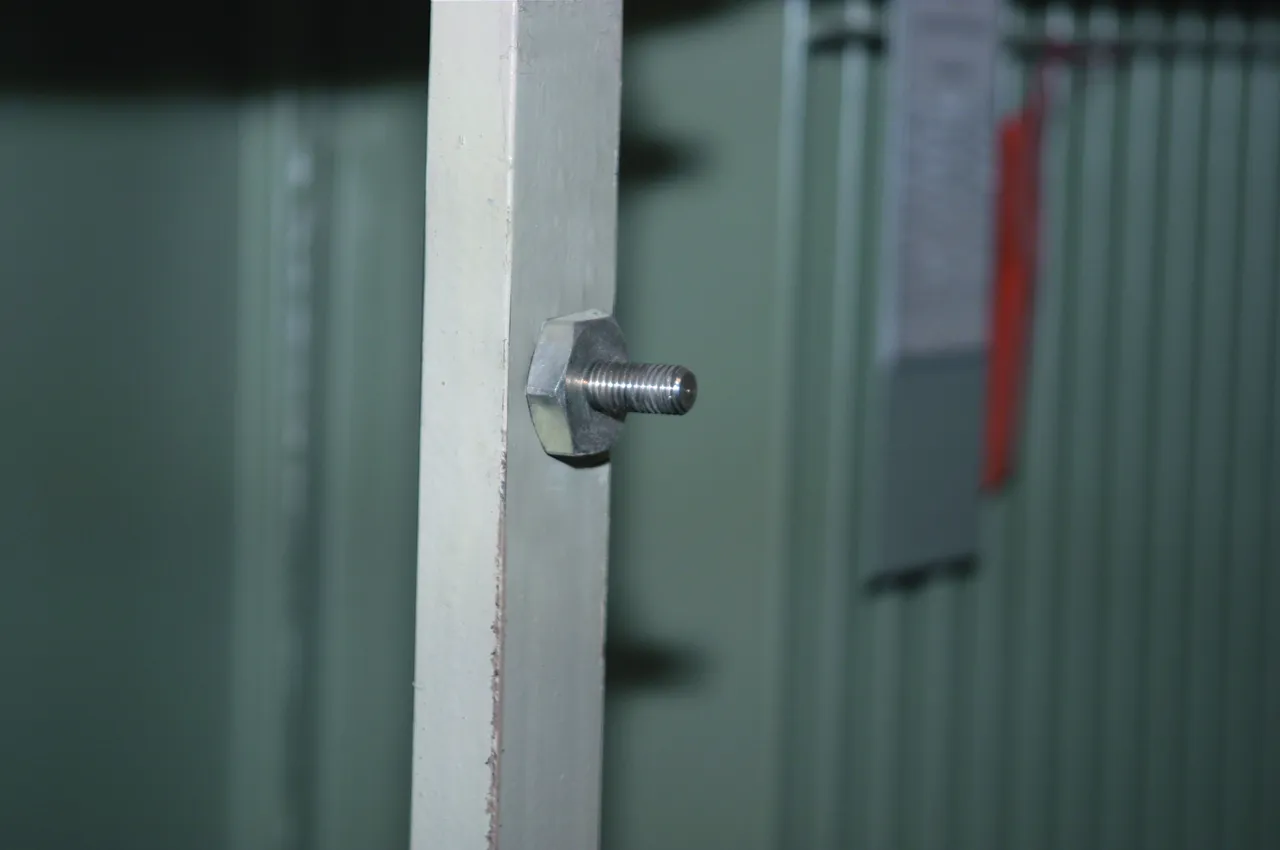

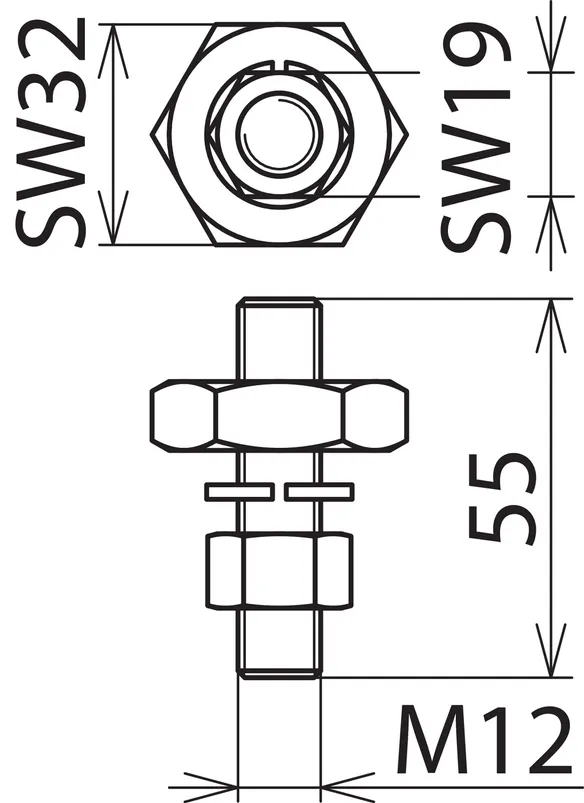

Part No. 705500 AS SCHR M12 55

GTIN 4013364000025, Customs tariff No. (EU): 85359000, Gross weight: 122.40 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M12 x 55 mm
Rozmiar klucza 32 mm
Materiał gwintowanego sworznia stal nierdzewna
Materiał nakrętki Stop miedzi / galwanizowany cyną / stal HDG

Product 705500 was added to Notepad.

Go to Notepad

Product 705500 was added to the cart.

Go to Web-Shop

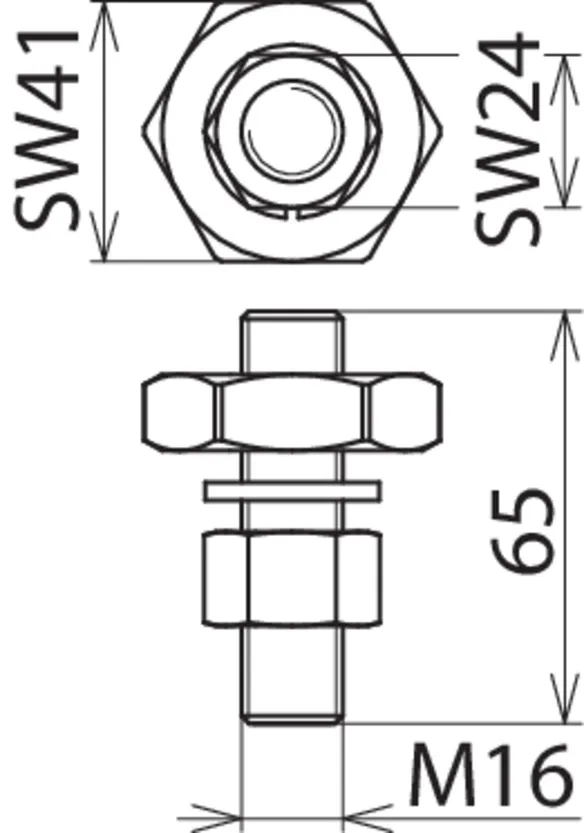

Part No. 750500 AS SCHR M16 65

GTIN 4013364000032, Customs tariff No. (EU): 85359000, Gross weight: 249.80 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M16 x 65 mm
Rozmiar klucza 41 mm
Materiał gwintowanego sworznia stal nierdzewna
Materiał nakrętki Stop miedzi / galwanizowany cyną / stal HDG

Product 750500 was added to Notepad.

Go to Notepad

Product 750500 was added to the cart.

Go to Web-Shop

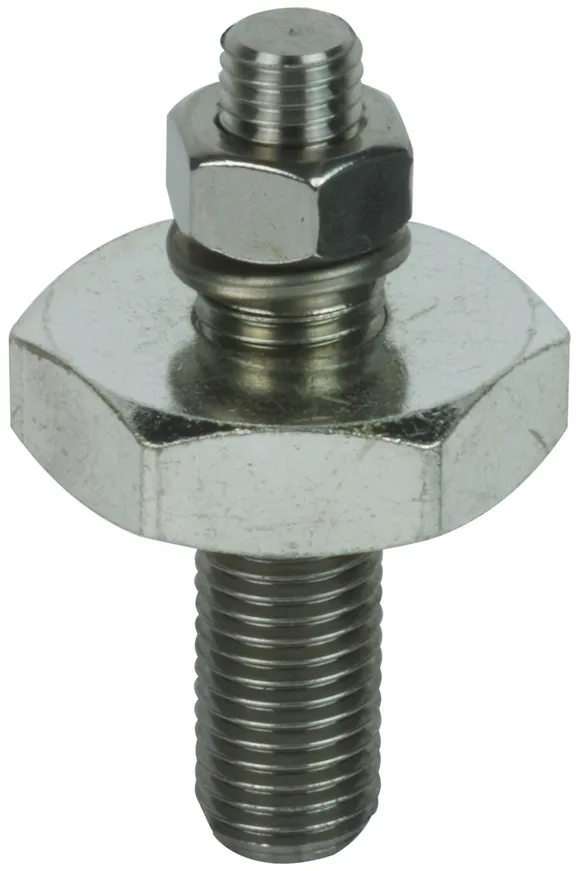

Łącznik sworzniowy - przejściówka między gwintowanym sworzniem M12 i M16

1 Product

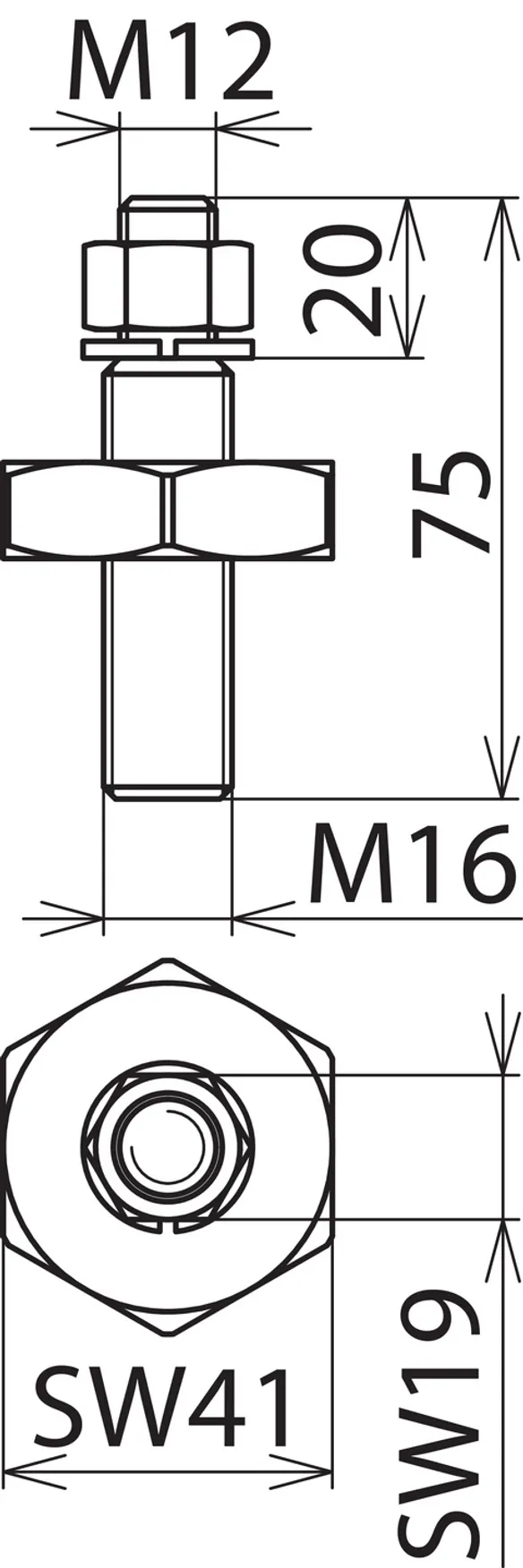

Part No. 705510 AS SCHR M16 55 M12

GTIN 4013364089587, Customs tariff No. (EU): 85359000, Gross weight: 240.00 g, PU: 1.00 szt.

Images

Additional information



Technical data

Wymiary M12 x 20 mm / M16 x 55 mm
Rozmiar klucza 41 mm
Materiał gwintowanego sworznia stal nierdzewna
Materiał nakrętki Stop miedzi / galwanizowany cyną

Product 705510 was added to Notepad.

Go to Notepad

Product 705510 was added to the cart.

Go to Web-Shop
