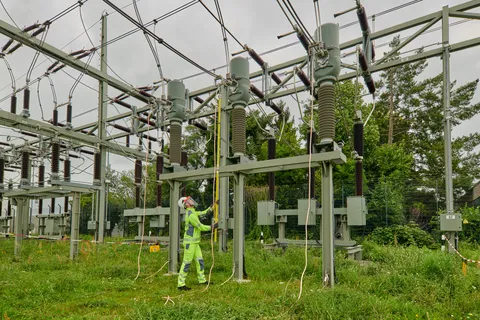

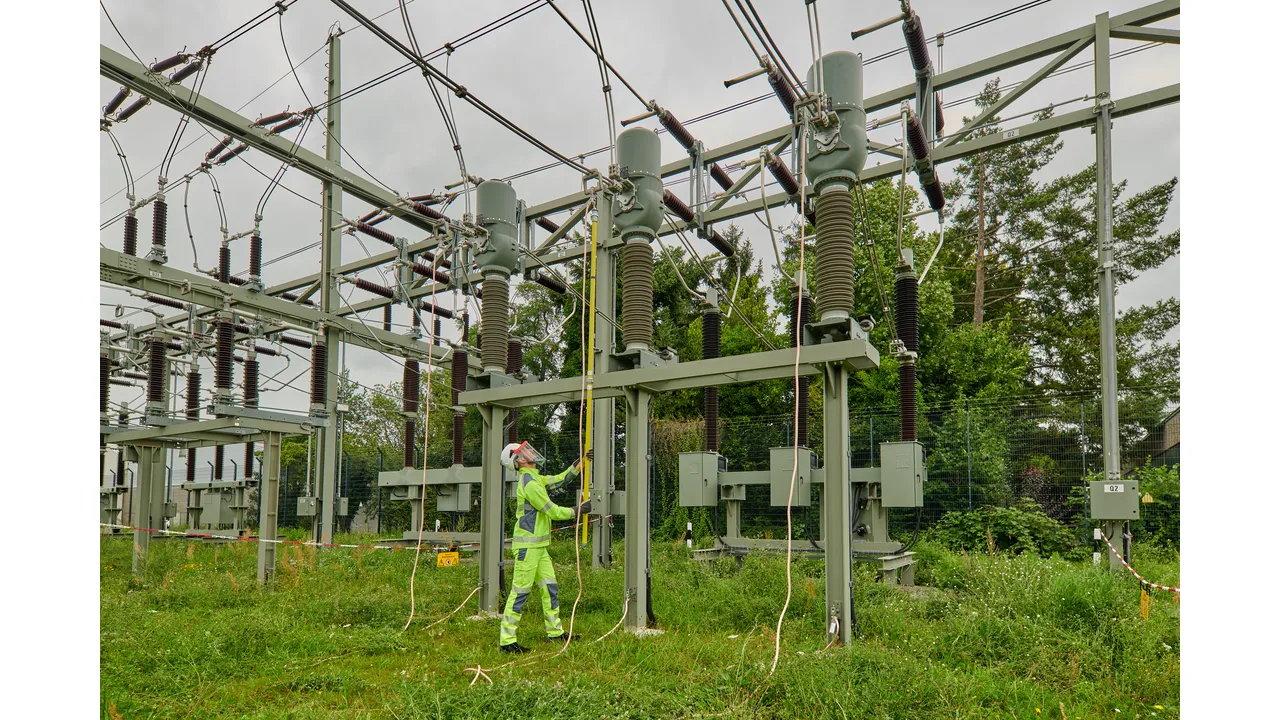

Drążki uziemiające do linii napowietrznych

do użytku zewnętrznego
solidne aluminiowe złącze stożkowe
długość maksymalna do 6000 mm
długość drążka teleskopowego regulowana bezstopniowo za pomocą pokrętła gwiazdowego
do śrubowych zacisków fazowych i zacisków z długim trzpieniem T-kształtnym

Details

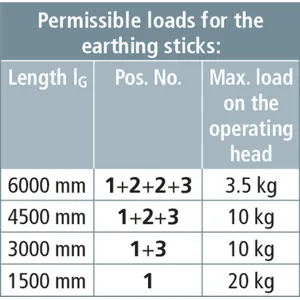

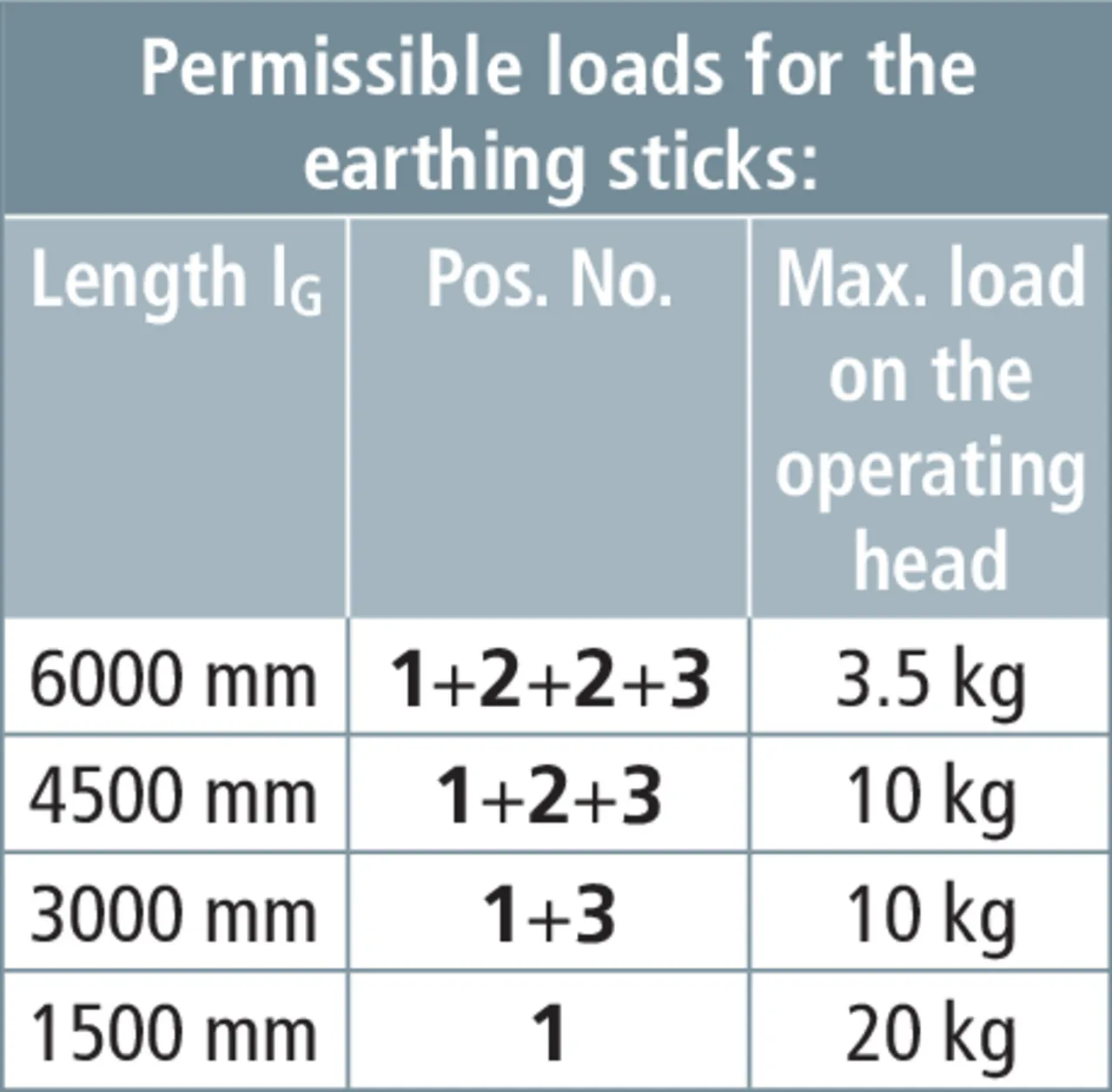

Wartości obciążenia dla drążków uziemiających z możliwością przedłużania.

lorem ipsum — Wartości obciążenia dla drążków uziemiających z możliwością przedłużania.

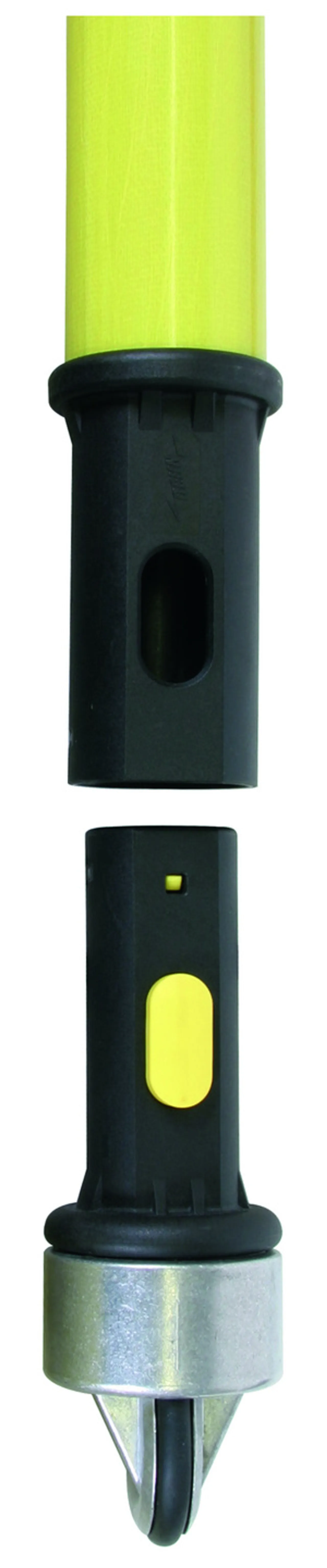

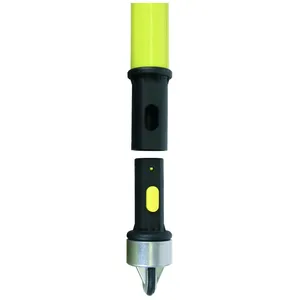

Końcówka z oczkiem (aluminium/guma) lub złączem wtykowym do przedłużenia rękojeści z oczkiem (aluminium/guma)

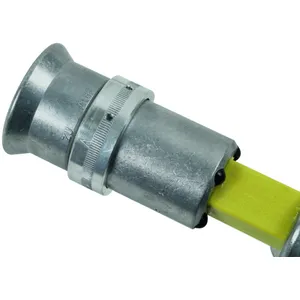

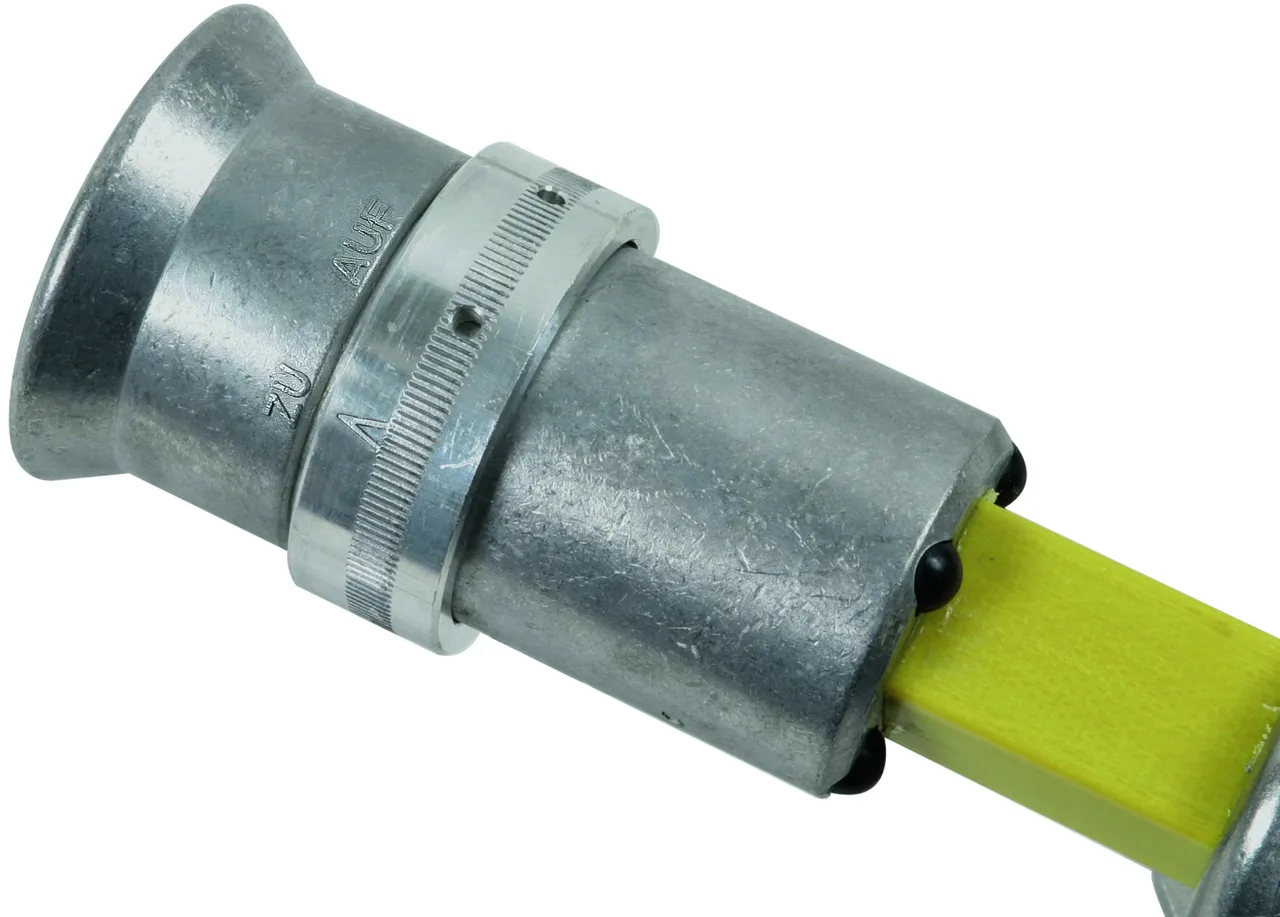

**Pokrętło regulacji z blokadą**
Na stożku znajduje się pierścień regulacji z następującymi funkcjami:
Pozycja „AUF” (OTW.): Po zamocowaniu zacisku można rozłączyć drążek
Pozycja „ZU” (ZAM.): Drążek i zacisk pozostają mocno połączone także po zamocowaniu urządzenia.

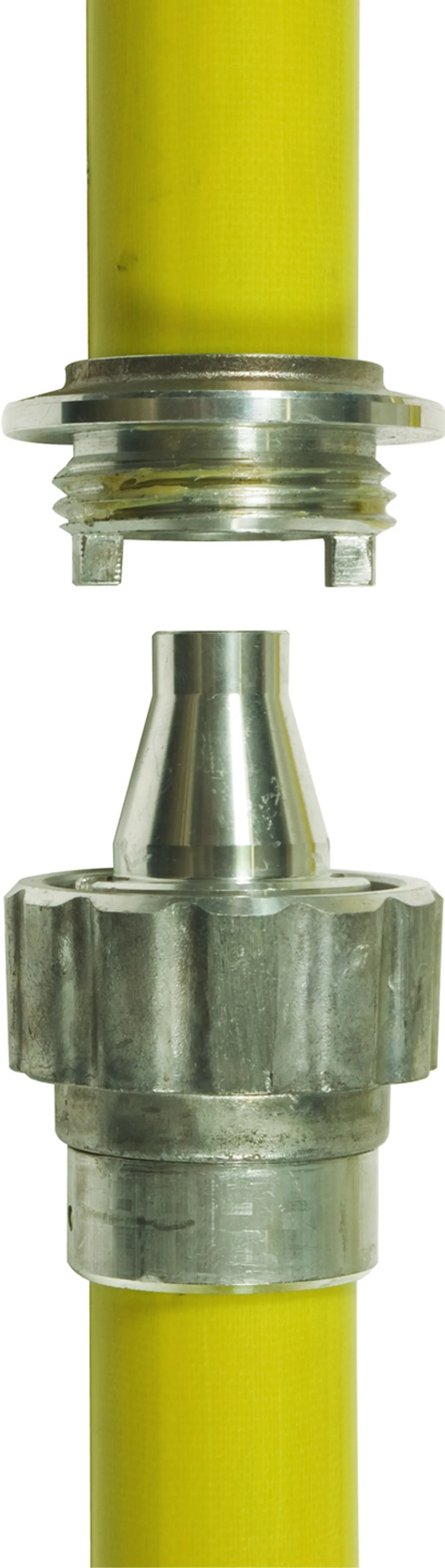

Wytrzymałe aluminiowe złącze gwintowane umożliwia dopasowane i mocne połączenie poprzez wkręcenie i zazębienie.

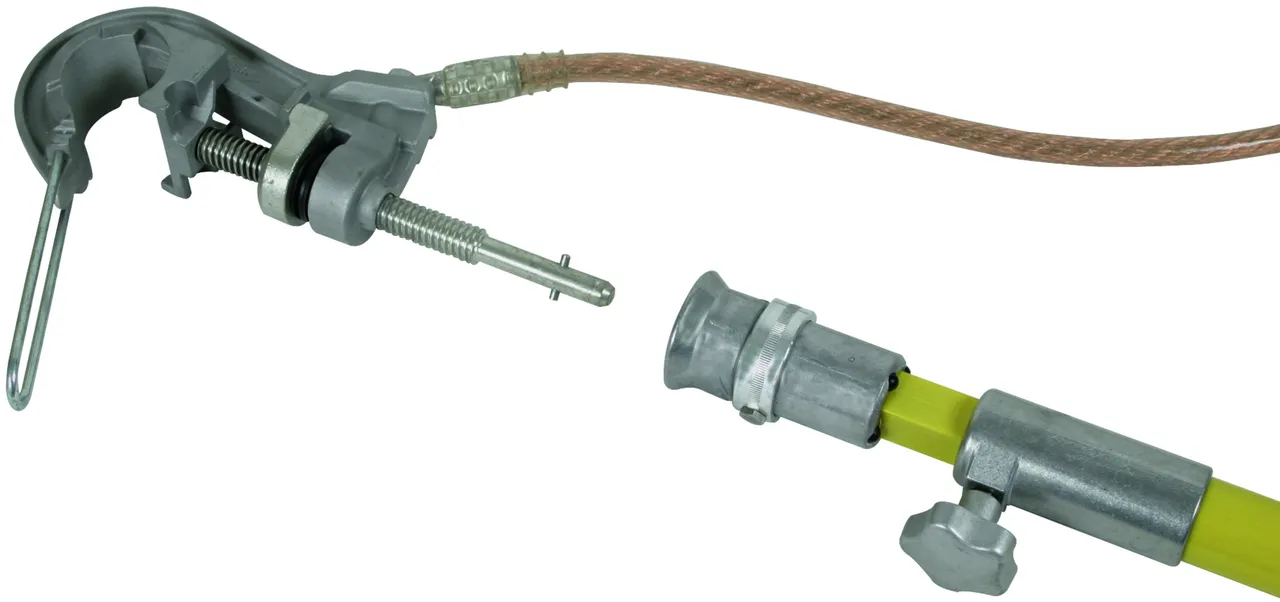

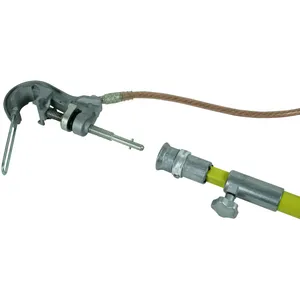

Drążek uziemiający z aluminiowym złączem stożkowym do stosowania z zaciskami z długimi trzpieniami zgodnie z DIN 48087.

Teleskopowy, z trzpieniem T-kształtnym

2 Products

Part No. 769400 ESTC SQL 4000

GTIN 4013364080881, Customs tariff No. (EU): 82055980, Gross weight: 4.42 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Długość całkowita (l_{G max} / I_{G min} )	4015 / 2180 mm
Długość uchwytu (I_H )	1400 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Średnica Ø	43 mm

Długość całkowita (l_{G max} / I_{G min} )	4015 / 2180 mm
Długość uchwytu (I_H )	1400 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał rury izolacyjnej	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał złącza gwintowanego i pokrętła gwiazdowego	Stop aluminium
Średnica Ø	43 mm
Głowica wsporcza do	Trzpień z poprzecznym kołkiem
Antyobrotowe złącze wtykowe wraz z końcówką	nie
Rodzaj urządzenia	Drążek uziemiający

Product 769400 was added to Notepad.

Go to Notepad

Product 769400 was added to the cart.

Go to Web-Shop

Part No. 769500 ESTC SQL 5000

GTIN 4013364080904, Customs tariff No. (EU): 82055980, Gross weight: 5.02 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Długość całkowita (l_{G max} / I_{G min} )	5015 / 2680 mm
Długość uchwytu (I_H )	1900 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Średnica Ø	43 mm

Długość całkowita (l_{G max} / I_{G min} )	5015 / 2680 mm
Długość uchwytu (I_H )	1900 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Zakres temperatury pracy	-25°C ... +55°C
Materiał rury izolacyjnej	rura TWS
Materiał złącza gwintowanego i pokrętła gwiazdowego	stop aluminium
Średnica Ø	43 mm
Głowica wsporcza do	długi trzpień
Antyobrotowe złącze wtykowe wraz z końcówką	nie
Rodzaj urządzenia	drążek uziemiający

Product 769500 was added to Notepad.

Go to Notepad

Product 769500 was added to the cart.

Go to Web-Shop

Teleskopowy, z trzpieniem T-kształtnym, złącze wtykowe

1 Product

Part No. 769300 ESTC SQL STK 3000

GTIN 4013364080867, Customs tariff No. (EU): 82055980, Gross weight: 3.80 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Technical data

Długość całkowita (l_{G max} / I_{G min} )	3015 / 1760 mm
Długość uchwytu (I_H )	900 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Średnica Ø	43 mm

Długość całkowita (l_{G max} / I_{G min} )	3015 / 1760 mm
Długość uchwytu (I_H )	900 mm
Maksymalne obciążenie głowicy roboczej (l_{G max} / I_{G min} )	10 / 20 kg
Zakres temperatury pracy	–25°C ... +55°C
Materiał rury izolacyjnej	tworzywo sztuczne wzmacniane włóknem szklanym (TWS)
Materiał złącza gwintowanego i pokrętła gwiazdowego	stop aluminium
Średnica Ø	43 mm
Głowica wsporcza do	trzpień T-kształtny
Antyobrotowe złącze wtykowe wraz z końcówką	tak
Rodzaj urządzenia	drążek uziemiający

Product 769300 was added to Notepad.

Go to Notepad

Product 769300 was added to the cart.

Go to Web-Shop

Wieloczęściowy, odcinek górny

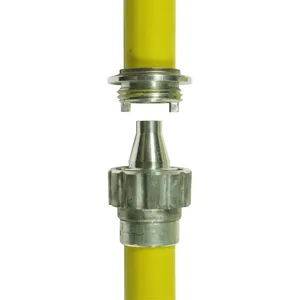

Z aluminiowym złączem bagnetowym i aluminiowym złączem gwintowanym jako końcówka.

1 Product

Part No. 769503 EST KS SQL 1500

GTIN 4013364003996, Customs tariff No. (EU): 82055980, Gross weight: 2.39 kg, PU: 1.00 szt.

Images

Additional information

Technical data

Długość całkowita (l_G )	1600 mm
Maksymalne obciążenie głowicy roboczej	20 kg
Średnica Ø	43 mm

Długość całkowita (l_G )	1600 mm
Maksymalne obciążenie głowicy roboczej	20 kg
Zakres temperatury pracy	–25 °C ... +55 °C
Materiał rury izolacyjnej	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał złącza gwintowanego	Stop aluminium
Średnica Ø	43 mm
Głowica wsporcza do	Trzpień z poprzecznym kołkiem
Rodzaj urządzenia	Drążek uziemiający – odcinek górny
