Szyny uziemiające dwurzędowe

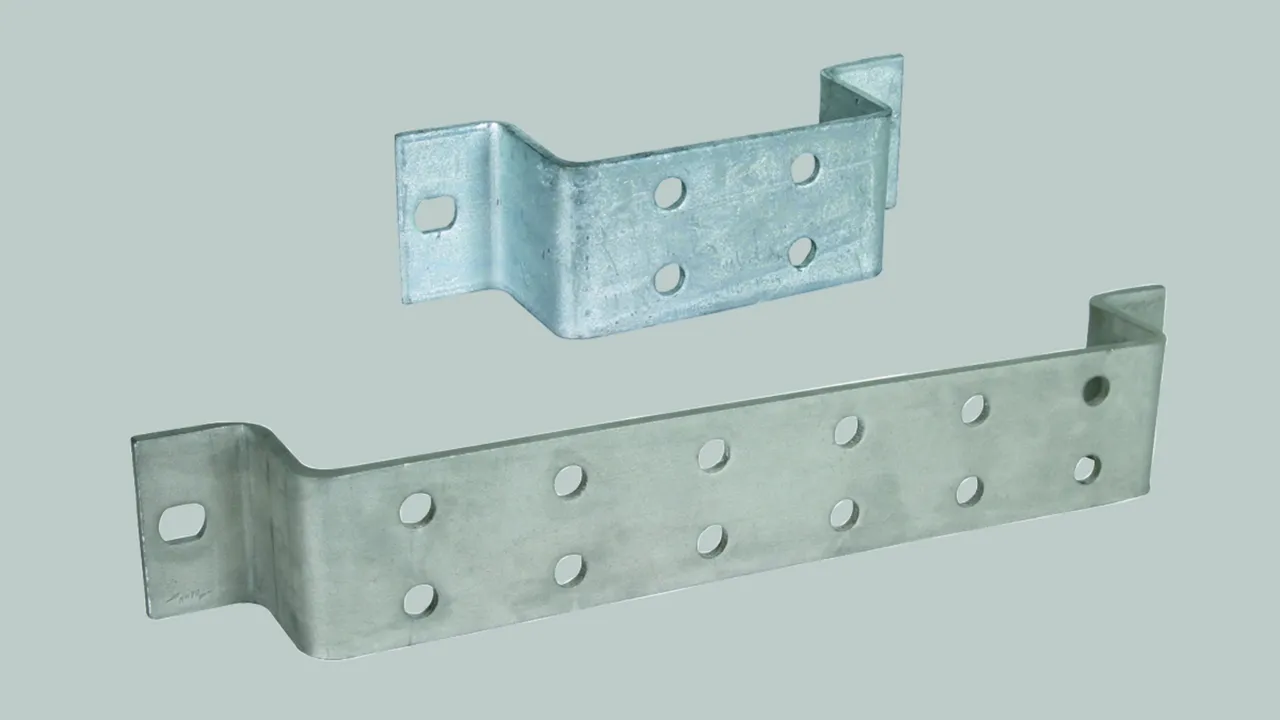

Earthing busbars for screwing or welding on steel constructions, distance of bores 50 mm.

Connection possibilities:
– Flat strip with bore: with hexagon screws M10, nuts and spring washer
– Flat strip (-40 mm) without bore: with cleat of disconnecting clamps e.g. Part No. 454 100
– Round conductor: with KS connector e.g. Part No. 301 000 / 301 019 or with clamping frame e.g. Part No. 390 150

2x 2 przyłącza

2 Products

Part No. 472023 ES 2X2 ASB11 STTZN

GTIN 4013364030312, Customs tariff No. (EU): 85369010, Gross weight: 517.00 g, PU: 1.00 szt.

Images

Additional information

Earthing busbar, two-row, 2x 2 terminals, St/tZn
Earthing busbar to be screwed to steel structures
2x2 Terminals
Materiał: St/tZn
Przekrój: 240 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 196 x 60 x 4 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: ES 2X2 ASB11 STTZN
Nr kat.: 472023
lub podobny.

Certificates



Technical data

Materiał St/tZn
Przekrój 240 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 196 x 60 x 4 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy EN 62561-1

Product 472023 was added to Notepad.

Go to Notepad

Product 472023 was added to the cart.

Go to Web-Shop

Part No. 472109 ES 2X2 ASB11 V2A

GTIN 4013364074477, Customs tariff No. (EU): 85369010, Gross weight: 604.00 g, PU: 1.00 szt.

Images

Additional information

Earthing busbar, two-row, 2x 2 terminals, StSt
Earthing busbar to be screwed to steel structures
2x2 Terminals
Materiał: StSt
Przekrój: 300 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 196 x 60 x 5 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: ES 2X2 ASB11 V2A
Nr kat.: 472109
lub podobny.

Certificates



Technical data

Materiał StSt
Przekrój 300 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 196 x 60 x 5 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy EN 62561-1

Product 472109 was added to Notepad.

Go to Notepad

Product 472109 was added to the cart.

Go to Web-Shop

2x 3 przyłącza

2 Products

Part No. 472022 ES 2X3 ASB11 STTZN

GTIN 4013364030305, Customs tariff No. (EU): 85369010, Gross weight: 588.00 g, PU: 1.00 szt.

Images

Additional information

Earthing busbar, two-row, 2x 3 terminals, St/tZn
Earthing busbar to be screwed to steel structures
2x3 Terminals
Materiał: St/tZn
Przekrój: 240 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 242 x 60 x 4 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: ES 2X3 ASB11 STTZN
Nr kat.: 472022
lub podobny.

Certificates



Technical data

Materiał St/tZn
Przekrój 240 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 242 x 60 x 4 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy EN 62561-1

Product 472022 was added to Notepad.

Go to Notepad

Product 472022 was added to the cart.

Go to Web-Shop

Part No. 472119 ES 2X3 ASB11 V2A

GTIN 4013364074484, Customs tariff No. (EU): 85369010, Gross weight: 740.00 g, PU: 1.00 szt.

Images

Additional information

Earthing busbar, two-row, 2x 3 terminals, StSt
Earthing busbar to be screwed to steel structures
2x3 Terminals
Materiał: StSt
Przekrój: 300 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 242 x 60 x 5 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: ES 2X3 ASB11 V2A
Nr kat.: 472119
lub podobny.

Certificates



Technical data

Materiał StSt
Przekrój 300 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 242 x 60 x 5 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy EN 62561-1

Product 472119 was added to Notepad.

Go to Notepad

Product 472119 was added to the cart.

Go to Web-Shop

2x 4 przyłącza

2 Products

Part No. 472024 ES 2X4 ASB11 STTZN

GTIN 4013364034495, Customs tariff No. (EU): 85369010, Gross weight: 677.00 g, PU: 1.00 szt.

Images

Additional information

Earthing bar, two-row, 2x 4 terminals, St/tZn
Earthing busbar to be screwed to steel structures
2x4 Terminals
Materiał: St/tZn
Przekrój: 240 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 293 x 60 x 4 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: ES 2X4 ASB11 STTZN
Nr kat.: 472024
lub podobny.

Certificates



Technical data

Materiał St/tZn
Przekrój 240 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 293 x 60 x 4 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy EN 62561-1

Product 472024 was added to Notepad.

Go to Notepad

Product 472024 was added to the cart.

Go to Web-Shop

Part No. 472129 ES 2X4 ASB11 V2A

GTIN 4013364074491, Customs tariff No. (EU): 85369010, Gross weight: 841.00 g, PU: 1.00 szt.

Images

Additional information

Earthing busbar, two-row, 2x 4 terminals, StSt
Earthing busbar to be screwed to steel structures
2x4 Terminals
Materiał: StSt
Przekrój: 300 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 293 x 60 x 5 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: ES 2X4 ASB11 V2A
Nr kat.: 472129
lub podobny.

Certificates



Technical data

Materiał StSt
Przekrój 300 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 293 x 60 x 5 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy EN 62561-1

Product 472129 was added to Notepad.

Go to Notepad

Product 472129 was added to the cart.

Go to Web-Shop

2x 6 przyłączy

2 Products

Part No. 472021 ES 2X6 ASB11 STTZN

GTIN 4013364027879, Customs tariff No. (EU): 85369010, Gross weight: 866.00 g, PU: 1.00 szt.

Images

Additional information

Earthing busbar, two-row, 2x 6 terminals, St/tZn
Earthing busbar to be screwed to steel structures
2x6 Terminals
Materiał: St/tZn
Przekrój: 240 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 393 x 60 x 4 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: ES 2X6 ASB11 STTZN
Nr kat.: 472021
lub podobny.

Certificates



Technical data

Materiał St/tZn
Przekrój 240 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 393 x 60 x 4 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy EN 62561-1

Product 472021 was added to Notepad.

Go to Notepad

Product 472021 was added to the cart.

Go to Web-Shop

Part No. 472139 ES 2X6 ASB11 V2A

GTIN 4013364074507, Customs tariff No. (EU): 85369010, Gross weight: 1.10 kg, PU: 1.00 szt.

Images

Additional information

Earthing busbar, two-row, 2x 6 terminals, StSt
Earthing busbar to be screwed to steel structures
2x6 Terminals
Materiał: StSt
Przekrój: 300 mm2
Otwory zacisków Ø: 11 mm
Wymiary: 393 x 60 x 5 mm
Mocowanie: [2x] 12 x 15 mm
Spełnia wymagania normy: EN 62561-1

Producent: DEHN
Typ: ES 2X6 ASB11 V2A
Nr kat.: 472139
lub podobny.

Certificates



Technical data

Materiał StSt
Przekrój 300 mm2
Otwory zacisków Ø 11 mm
Wymiary (dł x sz x d1) 393 x 60 x 5 mm
Mocowanie [2x] 12 x 15 mm
Spełnia wymagania normy EN 62561-1

Product 472139 was added to Notepad.

Go to Notepad

Product 472139 was added to the cart.

Go to Web-Shop
