Sterowanie potencjałem

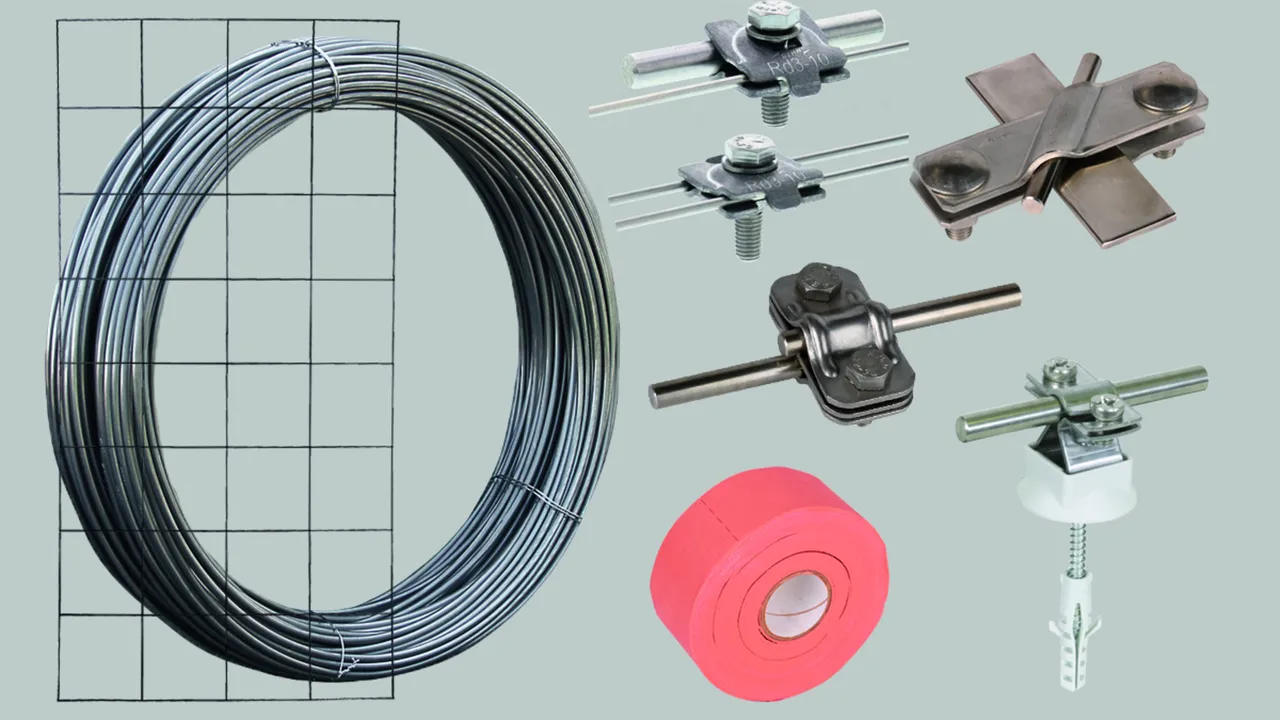

Mata siatkowa do ochrony przed napięciem krokowym

Zgodnie z instrukcjami VDE/ABB „Ochrona odgromowa schronisk górskich”

Jeśli maty siatkowe są układane na zakładkę, na jedną matę siatkową potrzeba ok. 6 zacisków przyłączeniowych (z taśmą antykorozyjną art. nr 556 125).
Bardziej szczegółowe dane można znaleźć w odpowiednich instrukcjach montażu.

1 Product

Part No. 618214 GMA 250 2000X1000X4 V4A

GTIN 4013364322950, Customs tariff No. (EU): 73141400, Gross weight: 2.00 kg, PU: 1.00 szt.

Images

Additional information

Mata siatkowa do ochrony przed napięciem krokowym
zgodnie z instrukcjami VDE/ABB
„Ochrona odgromowa schronisk górskich”,
wytrawiona i pasywowana
zgodnie z normą DIN VDE 0151
Materiał: stal nierdzewna (V4A)
Wymiary: 2000 x 1000 x 4 mm
Rozmiar oka sieci: 250 mm

Producent: DEHN
Typ: GMA 250 2000X1000X4 V4A
Nr kat.: 618214
lub podobny.



Technical data

Materiał stal nierdzewna (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Wymiary (dł x sz x gł) 2000 x 1000 x 4 mm
Rozmiar oka sieci 250 mm

Product 618214 was added to Notepad.

Go to Notepad

Product 618214 was added to the cart.

Go to Web-Shop

Zacisk przyłączeniowy do maty siatkowej

Zacisk przyłączeniowy do łączenia mat siatkowych lub przyłączania mat siatkowych do instalacji uziemiających.

2 Products

Part No. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN 4013364385306, Customs tariff No. (EU): 85359000, Gross weight: 52.08 g, PU: 50.00 szt.

Images

Additional information

Zacisk przyłączeniowy do łączenia mat siatkowych
lub przyłączania mat siatkowych do instalacji uziemiających
ze śrubą M8
Materiał: stal nierdz. (V4A)
Zakres zacisku (drut / drut): 8-10 / 3-5 mm
Zakres zacisku (drut / drut): 3-5 / 3-5 mm
Odporność na oddziaływanie prądu pioruna (10/350 µs): 25 kA
Spełnia wymagania normy: zgodnie z DIN EN 62561-1

Producent: DEHN
Typ: MMVK 3.5 8.10 SKM8X30 V4A
Nr kat.: 540271
lub podobny.

Certificates



Technical data

Materiał stal nierdz. (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Zakres zacisku (drut / drut) 8-10 / 3-5 mm
Zakres zacisku (drut / drut) 3-5 / 3-5 mm
Odporność na oddziaływanie prądu pioruna (10/350 µs) 25 kA
Spełnia wymagania normy zgodnie z DIN EN 62561-1

Product 540271 was added to Notepad.

Go to Notepad

Product 540271 was added to the cart.

Go to Web-Shop

Part No. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN 4013364320536, Customs tariff No. (EU): 85359000, Gross weight: 99.56 g, PU: 50.00 szt.

Images

Additional information

Zacisk przyłączeniowy do łączenia mat siatkowych
lub przyłączania mat siatkowych do instalacji uziemiających
ze śrubą M8 i nakrętką samohamowną.
Materiał: stal nierdz. (V4A)
Zakres zacisku (drut / drut): 8-10 / 3-4 mm
Zakres zacisku (drut / drut): 3-4 / 3-4 mm
Odporność na oddziaływanie prądu pioruna (10/350 µs): 25 kA
Spełnia wymagania normy: zgodnie z DIN 62561-1

Producent: DEHN
Typ: UEK 8.10 AQ3/4 M8 V4A
Nr kat.: 540270
lub podobny.



Technical data

Materiał stal nierdz. (V4A)
Nr materiału 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Zakres zacisku (drut / drut) 8-10 / 3-4 mm
Zakres zacisku (drut / drut) 3-4 / 3-4 mm
Odporność na oddziaływanie prądu pioruna (10/350 µs) 25 kA
Spełnia wymagania normy zgodnie z DIN 62561-1
