Nieiskrzące szyny wyrównawcze do strefy zagrożonej wybuchem 1/21, 2/22

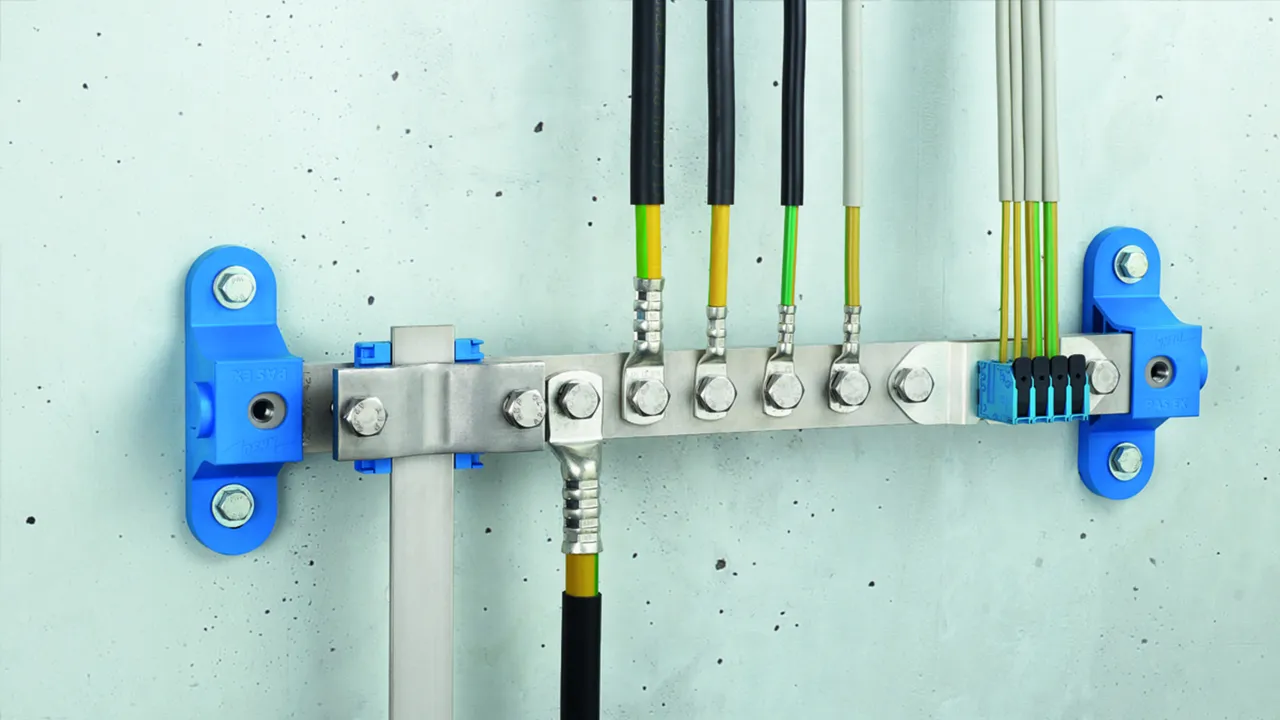

Nieiskrząca szyna wyrównawcza do stref zagrożonych wybuchem Ex do łączenia drutów metalowych i przewodów z połączeniami wyrównawczymi piorunochronnymi zgodnie z VDE 0185-305-3 (IEC 62305-3) oraz z ochronnymi i funkcjonalnymi połączeniami wyrównawczymi zgodnie z DIN VDE 0100 część 410/540.
  • Do stosowania w strefach zagrożenia wybuchem (strefy Ex 1/21 i 2/22).
  • Może być również stosowana do grupy wybuchowości IIC i klasy temperaturowej T4.
  • Przetestowana pod kątem braku iskrzenia zgodnie z CLC 50703-2 do 100 kA.
  • Klasa obciążalności prądowej H.
  • Śruby zabezpieczone przed samoczynnym poluzowaniem zgodnie z VDE 0185-305-3, załącznik 2.
  • Elastyczna konfiguracja do realizacji różnych możliwości przyłączenia.

Further information

Similar topics

PAS EX 7(11)AP SET

  • Do stosowania w strefach zagrożonych wybuchem Ex 1 i 2 (gazy, opary, mgły) do grupy wybuchowości IIC oraz w strefach Ex 21 i 22 (pyły).
  • Śruby zabezpieczone przed samoczynnym poluzowaniem.
  • Przy zastosowaniu adaptera push-in dozwolony tylko montaż wewnątrz pomieszczeń.

2 Products

Part No. 472415 PAS EX 7AP SET

GTIN 4013364470590, Customs tariff No. (EU): 85359000, Gross weight: 3.23 kg, PU: 1.00 szt.

Images

Additional information

Nieiskrząca szyna wyrównawcza do stref zagrożonych wybuchem PAS EX 7AP ZESTAW
Integracja drutów metalowych i przewodów
z połączeniami wyrównawczymi piorunochronnymi
zgodnie z VDE 0185-305-3 (IEC 62305-3) oraz
z ochronnymi i funkcjonalnymi połączeniami wyrównawczymi
zgodnie z DIN VDE 0100 część 410/540.
Do stosowania w strefach Ex 1 i 2 (gazy, opary, mgły) oraz
w strefach Ex 21 i 22 (pyły)
Grupa wybuchowości IIC (współczynnik bezpieczeństwa 1)
zgodnie z CLC 50703-2;
Klasa temperaturowa T4 oraz EN 62561-1
(VDE 0185-561-1)
Klasa obciążalności prądowej H (100 kA).
Zabezpieczenie śruby przed samoczynnym luzowaniem
zgodnie z VDE 0185-305-3 uzupełnienie 2.
Dozwolone stosowanie zarówno wewnątrz,
jak i na zewnątrz.
Prąd udarowy (10/350 µs) stal nierdzewna (V4A) 30x3,5 mm/40x5 mm:
2HExIIC 75 kA (nieiskrząca) T4
Prąd udarowy (10/350 µs) stal nierdzewna (V4A) 30x3,5 mm/40x5 mm:
H 100 kA
Prąd udarowy (10/350 µs) stal HDG 30x3,5 mm/40x5 mm:
1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal nierdz. (V4A) 30x3,5 mm/40x5 mm:
750 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal HDG 30x3,5 mm/40x5 mm:
1500 A / T4
Prąd udarowy pioruna (10/350 µs) stal nierdz. (V4A) Ø10 mm:
NExIIC 50 kA (nieiskrząca) T4
Prąd udarowy pioruna (10/350 µs) stal nierdz. (V4A) Ø10 mm:
75 kA
Prąd udarowy (10/350 µs) stal HDG Ø10 mm:
2HExIIC 75 kA (nieiskrząca) T4
Prąd udarowy (10/350 µs) stal HDG Ø10 mm:
H 100 kA
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal nierdz. (V4A) Ø10 mm:
650 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal HDG Ø10 mm:
1000 A / T4
Prąd udarowy pioruna (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) Cu 16mm²:
750 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) Cu 95mm²:
3,1 kA / T4
Znamionowy prąd wyładowczy (8/20 µs) na linię (In) 4-10 mm² Cu:
10 kA (nieiskrząca)
Znamionowy prąd wyładowczy (8/20 µs) na linię (In) 16 mm² Cu:
15 kA (nieiskrząca)
Prąd udarowy pioruna (10/350 µs) miedź 4-16 mm² (na linię):
3kA (nieiskrząca)
Prąd udarowy pioruna (10/350 µs) miedź 16 mm² (na linię):
25 kA (na linię)
Maks. temperatura powierzchni T4: 135 °C
Aby uniknąć rozszczepień w strefie zagrożenia wybuchem,
zaleca się zastosowanie ocynowanych
zaciskanych końcówek kablowych z niklową warstwą blokującą.
Szyna: 360 x 40 x 10 mm
Wymiary: 382 x 140 x 101 mm
Przyłącza: 1x płaskownik 30/40 mm albo
adapter do drutu 10 mm,
1x elastyczny / sztywny przewód 16-95 mm²
z końcówką kablową
1x adapter w technice wtykowej („push-in”) 4x 4-16 mm²
Materiał: stal nierdzewna, nr materiału: 1.4301 / 1.4303
Izolator/obudowa adaptera płaskownika: Poliamid, bezhalogenowy,
niebieski, odporna na promieniowanie UV
Adapter push-in: Poliamid
Odniesienie do norm: DIN EN 62561-1 / CLC 50703-2

Producent: DEHN
Typ: PAS EX 7AP SET
Nr kat.: 472415
lub podobny.

Certificates



Technical data

Przyłączenie (drut / płaskownik) 1x płaskownik 30/40 mm lub 1x drut okrągły 10 mm
Zacisk przyłączeniowy przyłącza 4x 4-16 mm²
Końcówka kablowa przyłącza 1x elastyczny / sztywny przewód 16-95 mm²
Wymiary 382 x 140 x 101 mm
Prąd udarowy (10/350 µs) StSt (V4A) 30x3,5 mm / 40x5 mm 2HExIIC 75 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) St/tZn 30x3,5 mm/40x5 mm 1HExIIC 100 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) StSt (V4A) Ø10 mm NExIIC 50 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) St/tZn Ø10 mm 2HExIIC 75 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) Cu 4-16 mm² (na żyłę) 3 kA (brak iskrzenia)
Znamionowy prąd wyładowczy (8/20 µs) na linię (In) Cu 4-10 mm² 10 kA (brak iskrzenia)
Znamionowy prąd wyładowczy (8/20 µs) na linię (In) Cu 16 mm² 15 kA (brak iskrzenia)
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3,5 mm / 40x5 mm 750 A / T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) St/tZn 30x3,5 mm / 40x5 mm 1500 A / T4
Maksymalny prąd zwarciowy (AC 50 Hz /DC /5 s) StSt (V4A) Ø10 mm 650 A / T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) St/tZn Ø10 mm 1000 A / T4
Spełnia wymagania normy IEC 62561-1 / CLC 50703-2

Product 472415 was added to Notepad.

Go to Notepad

Product 472415 was added to the cart.

Go to Web-Shop

Part No. 472425 PAS EX 11AP SET

GTIN 4013364470606, Customs tariff No. (EU): 85359000, Gross weight: 3.82 kg, PU: 1.00 szt.

Images

Additional information

Nieiskrząca szyna wyrównawcza do stref zagrożonych wybuchem PAS EX 11AP ZESTAW
Integracja drutów metalowych i przewodów
z połączeniami wyrównawczymi piorunochronnymi
zgodnie z VDE 0185-305-3 (IEC 62305-3) oraz
z ochronnymi i funkcjonalnymi połączeniami wyrównawczymi
zgodnie z DIN VDE 0100 część 410/540.
Do stosowania w strefach Ex 1 i 2 (gazy, opary, mgły) oraz
w strefach Ex 21 i 22 (pyły)
Grupa wybuchowości IIC (współczynnik bezpieczeństwa 1)
zgodnie z CLC 50703-2;
Klasa temperaturowa T4 oraz EN 62561-1
(VDE 0185-561-1)
Klasa obciążalności prądowej H (100 kA).
Zabezpieczenie śruby przed samoczynnym luzowaniem
zgodnie z VDE 0185-305-3 uzupełnienie 2.
Dozwolone stosowanie zarówno wewnątrz,
jak i na zewnątrz.
Prąd udarowy pioruna (10/350 µs) stal nierdzewna (V4A) 30x3,5 mm/40x5 mm:
2HExIIC 75 kA (nieiskrząca) T4
Prąd udarowy pioruna (10/350 µs) stal nierdzewna (V4A) 30x3,5 mm/40x5 mm:
H 100 kA
Prąd udarowy (10/350 µs) stal HDG 30x3,5 mm/40x5 mm:
1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal nierdz. (V4A) 30x3,5 mm/40x5 mm:
750 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal HDG 30x3,5 mm/40x5 mm:
1500 A / T4
Prąd udarowy pioruna (10/350 µs) stal nierdz. (V4A) Ø10 mm:
NExIIC 50 kA (nieiskrząca) T4
Prąd udarowy pioruna (10/350 µs) stal nierdz. (V4A) Ø10 mm:
75 kA
Prąd udarowy (10/350 µs) stal HDG Ø10 mm:
2HExIIC 75 kA (nieiskrząca) T4
Prąd udarowy (10/350 µs) stal HDG Ø10 mm:
H 100 kA
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal nierdz. (V4A) Ø10 mm:
650 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal HDG Ø10 mm:
1000 A / T4
Prąd udarowy pioruna (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) Cu 16mm²:
750 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) Cu 95mm²:
3,1 kA / T4
Znamionowy prąd wyładowczy (8/20 µs) na linię (In) 4-10 mm² Cu:
10 kA (nieiskrząca)
Znamionowy prąd wyładowczy (8/20 µs) na linię (In) 16 mm² Cu:
15 kA (nieiskrząca)
Prąd udarowy pioruna (10/350 µs) miedź 4-16 mm² (na linię):
3kA (nieiskrząca)
Prąd udarowy pioruna (10/350 µs) miedź 16 mm² (na linię):
25 kA (na linię)
Maks. temperatura powierzchni T4: 135 °C
Aby uniknąć rozszczepień w strefie zagrożenia wybuchem,
zaleca się zastosowanie ocynowanych
zaciskanych końcówek kablowych z niklową warstwą blokującą.
Szyna: 500 x 40 x 10 mm
Wymiary: 522 x 140 x 101 mm
Przyłącza: 1x płaskownik 30/40 mm
albo adapter do drutu 10 mm,
5x elastyczny / sztywny przewód 16-95 mm²
z końcówką kablową
1x adapter w technice wtykowej („push-in”) 4x 4-16 mm²
Materiał: stal nierdzewna,
Nr materiału: 1.4301 / 1.4303
Izolator/obudowa adaptera płaskownika: Poliamid, bezhalogenowy,
niebieski, odporna na promieniowanie UV
Adapter push-in: Poliamid
Odniesienie do norm: DIN EN 62561-1 / CLC 50703-2

Producent: DEHN
Typ: PAS EX 11AP SET
Nr kat.: 472425
lub podobny.

Certificates



Technical data

Przyłączenie (drut / płaskownik) 1x płaskownik 30/40 mm lub 1x drut okrągły 10 mm
Zacisk przyłączeniowy przyłącza 4x 4-16 mm²
Końcówka kablowa przyłącza 5x elastyczny / sztywny przewód 16-95 mm²
Wymiary 522 x 140 x 101 mm
Prąd udarowy (10/350 µs) StSt (V4A) 30x3,5 mm / 40x5 mm 2HExIIC 75 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) St/tZn 30x3,5 mm/40x5 mm 1HExIIC 100 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) StSt (V4A) Ø10 mm NExIIC 50 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) St/tZn Ø10 mm 2HExIIC 75 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) Cu 4-16 mm² (na żyłę) 3 kA (brak iskrzenia)
Znamionowy prąd wyładowczy (8/20 µs) na linię (In) Cu 4-10 mm² 10 kA (brak iskrzenia)
Znamionowy prąd wyładowczy (8/20 µs) na linię (In) Cu 16 mm² 15 kA (brak iskrzenia)
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3,5 mm / 40x5 mm 750 A / T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) St/tZn 30x3,5 mm / 40x5 mm 1500 A / T4
Maksymalny prąd zwarciowy (AC 50 Hz /DC /5 s) StSt (V4A) Ø10 mm 650 A / T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) St/tZn Ø10 mm 1000 A / T4
Spełnia wymagania normy IEC 62561-1 / CLC 50703-2

Product 472425 was added to Notepad.

Go to Notepad

Product 472425 was added to the cart.

Go to Web-Shop

PAS EX 1+5(9)AP M10 V2A

  • Do stosowania w strefach zagrożonych wybuchem Ex 1 i 2 (gazy, opary, mgły) do grupy wybuchowości IIC oraz w strefach Ex 21 i 22 (pyły).
  • Śruby zabezpieczone przed samoczynnym poluzowaniem.
  • Dozwolony montaż wewnątrz i na zewnątrz pomieszczeń.

2 Products

Part No. 472410 PAS EX 1+5AP M10 V2A

GTIN 4013364470521, Customs tariff No. (EU): 85359000, Gross weight: 1.96 kg, PU: 1.00 szt.

Images

Additional information

Nieiskrząca szyna wyrównawcza do stref zagrożonych wybuchem PAS EX 1+5AP M10 V2A
Integracja drutów metalowych i przewodów
z połączeniami wyrównawczymi piorunochronnymi
zgodnie z VDE 0185-305-3 (IEC 62305-3) oraz
z ochronnymi i funkcjonalnymi połączeniami wyrównawczymi
zgodnie z DIN VDE 0100 część 410/540.
Do stosowania w strefach Ex 1 i 2
(gazy, opary, mgły) oraz
w strefach Ex 21 i 22 (pyły)
Grupa wybuchowości IIC (współczynnik bezpieczeństwa 1)
zgodnie z CLC 50703-2;
Klasa temperaturowa T4 oraz EN 62561-1
(VDE 0185-561-1)
Klasa obciążalności prądowej H (100 kA).
Zabezpieczenie śruby przed samoczynnym luzowaniem
zgodnie z VDE 0185-305-3 uzupełnienie 2.
Dozwolone stosowanie zarówno wewnątrz,
jak i na zewnątrz.
Prąd udarowy pioruna (10/350 µs) stal nierdzewna (V4A) 30x3,5 mm/40x5 mm:
2HExIIC 75 kA (nieiskrząca) T4
Prąd udarowy pioruna (10/350 µs) stal nierdzewna (V4A) 30x3,5 mm/40x5 mm:
H 100 kA
Prąd udarowy (10/350 µs) stal HDG 30x3,5 mm/40x5 mm:
1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal nierdz. (V4A) 30x3,5 mm/40x5 mm:
750 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal HDG 30x3,5 mm/40x5 mm:
1500 A / T4
Prąd udarowy pioruna (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) Cu 16mm²:
750 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) Cu 95mm²:
3,1 kA / T4
Maks. temperatura powierzchni T4: 135 °C
Aby uniknąć rozszczepień w strefie zagrożenia wybuchem,
zaleca się zastosowanie ocynowanych
zaciskanych końcówek kablowych z niklową warstwą blokującą.
Szyna: 360 x 40 x 10 mm
Wymiary: 382 x 140 x 101 mm
Przyłącza: 1 płaskie (M10 x 40 mm z podkładką sprężystą)
+ 5 końcówek kablowych (M10 x 20 mm z podkładką sprężystą)
Szyna PA/płytka dociskowa/śruby/podkładka sprężysta:
stal nierdzewna, nr materiału: 1.4301 / 1.4303
Izolator/obudowa adaptera płaskownika:
Poliamid, bezhalogenowy, niebieski, odporna na promieniowanie UV
Odniesienie do norm: DIN EN 62561-1 / CLC 50703-2

Producent: DEHN
Typ: PAS EX 1+5AP M10 V2A
Nr kat.: 472410
lub podobny.

Certificates



Technical data

Przyłączenie (płaskownik) 1x płaskownik 30/40 mm
Końcówka kablowa przyłącza 5x elastyczny / sztywny przewód 16-95 mm²
Wymiary 382 x 140 x 65 mm
Prąd udarowy (10/350 µs) StSt (V4A) 30x3,5 mm / 40x5 mm 2HExIIC 75 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) St/tZn 30x3,5 mm/40x5 mm 1HExIIC 100 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (brak iskrzenia) T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3,5 mm / 40x5 mm 750 A / T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) St/tZn 30x3,5 mm / 40x5 mm 1500 A / T4
Spełnia wymagania normy IEC 62561-1 / CLC 50703-2
W odniesieniu do odporności na korozję należy sprawdzić materiały stosowane w PAS EX (np. miedź galwanizowana cyną, stal nierdzewna, poliamid, estry poliuretanowe) pod kątem możliwości stosowania w dostępnych warunkach otoczenia.

Product 472410 was added to Notepad.

Go to Notepad

Product 472410 was added to the cart.

Go to Web-Shop

Part No. 472420 PAS EX 1+9AP M10 V2A

GTIN 4013364476059, Customs tariff No. (EU): 85359000, Gross weight: 2.50 kg, PU: 1.00 szt.

Images

Additional information

Nieiskrząca szyna wyrównawcza do stref zagrożonych wybuchem PAS EX 1+9AP M10 V2A
Integracja drutów metalowych i przewodów
z połączeniami wyrównawczymi piorunochronnymi
zgodnie z VDE 0185-305-3 (IEC 62305-3) oraz
z ochronnymi i funkcjonalnymi połączeniami wyrównawczymi
zgodnie z DIN VDE 0100 część 410/540.
Do stosowania w strefach Ex 1 i 2
(gazy, opary, mgły) oraz
w strefach Ex 21 i 22 (pyły)
Grupa wybuchowości IIC (współczynnik bezpieczeństwa 1)
zgodnie z CLC 50703-2;
Klasa temperaturowa T4 oraz EN 62561-1
(VDE 0185-561-1)
Klasa obciążalności prądowej H (100 kA).
Zabezpieczenie śruby przed samoczynnym luzowaniem
zgodnie z VDE 0185-305-3 uzupełnienie 2.
Dozwolone stosowanie zarówno wewnątrz,
jak i na zewnątrz.
Prąd udarowy pioruna (10/350 µs) stal nierdzewna (V4A) 30x3,5 mm/40x5 mm:
2HExIIC 75 kA (nieiskrząca) T4
Prąd udarowy pioruna (10/350 µs) stal nierdzewna (V4A) 30x3,5 mm/40x5 mm:
H 100 kA
Prąd udarowy (10/350 µs) stal HDG 30x3,5 mm/40x5 mm:
1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal nierdz. (V4A) 30x3,5 mm/40x5 mm:
750 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal HDG 30x3,5 mm/40x5 mm:
1500 A / T4
Prąd udarowy pioruna (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) Cu 16mm²:
750 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) Cu 95mm²:
3,1 kA / T4
Maks. temperatura powierzchni T4: 135 °C
Aby uniknąć rozszczepień w strefie zagrożenia wybuchem,
zaleca się zastosowanie ocynowanych
zaciskanych końcówek kablowych z niklową warstwą blokującą.
Szyna: 500 x 40 x 10 mm
Wymiary: 522 x 140 x 101 mm
Przyłącza: 1 płaskie (M10 x 40 mm z podkładką sprężystą)
+ 9 końcówek kablowych (M10 x 20 mm z podkładką sprężystą)
Szyna PA/płytka dociskowa/śruby/podkładka sprężysta:
stal nierdzewna, nr materiału: 1.4301 / 1.4303
Izolator/obudowa adaptera płaskownika: Poliamid,
bezhalogenowy, niebieski, odporna na promieniowanie UV
Odniesienie do norm: DIN EN 62561-1 / CLC 50703-2

Producent: DEHN
Typ: PAS EX 1+9AP M10 V2A
Nr kat.: 472420
lub podobny.

Certificates



Technical data

Przyłączenie (płaskownik) 1x płaskownik 30/40 mm
Końcówka kablowa przyłącza 9x elastyczny / sztywny przewód 16-95 mm²
Wymiary 522 x 140 x 65 mm
Prąd udarowy (10/350 µs) StSt (V4A) 30x3,5 mm / 40x5 mm 2HExIIC 75 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) St/tZn 30x3,5 mm/40x5 mm 1HExIIC 100 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (brak iskrzenia) T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3,5 mm / 40x5 mm 750 A / T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) St/tZn 30x3,5 mm / 40x5 mm 1500 A / T4
Spełnia wymagania normy IEC 62561-1 / CLC 50703-2
W odniesieniu do odporności na korozję należy sprawdzić materiały stosowane w PAS EX (np. miedź galwanizowana cyną, stal nierdzewna, poliamid, estry poliuretanowe) pod kątem możliwości stosowania w dostępnych warunkach otoczenia.

Product 472420 was added to Notepad.

Go to Notepad

Product 472420 was added to the cart.

Go to Web-Shop

PAS EX 7(11)AP M10 V2A

  • Do stosowania w strefach zagrożonych wybuchem Ex 1 i 2 (gazy, opary, mgły) do grupy wybuchowości IIC oraz w strefach Ex 21 i 22 (pyły).
  • Śruby zabezpieczone przed samoczynnym poluzowaniem.
  • Dozwolony montaż wewnątrz i na zewnątrz pomieszczeń.

2 Products

Part No. 472411 PAS EX 7AP M10 V2A

GTIN 4013364470460, Customs tariff No. (EU): 85359000, Gross weight: 1.65 kg, PU: 1.00 szt.

Images

Additional information

Nieiskrząca szyna wyrównawcza do stref zagrożonych wybuchem PAS EX 7AP M10 V2A
Integracja drutów metalowych i przewodów
z połączeniami wyrównawczymi piorunochronnymi
zgodnie z VDE 0185-305-3 (IEC 62305-3) oraz
z ochronnymi i funkcjonalnymi połączeniami wyrównawczymi
zgodnie z DIN VDE 0100 część 410/540.
Do stosowania w strefach Ex 1 i 2 (gazy, opary, mgły) oraz
w strefach Ex 21 i 22 (pyły)
Grupa wybuchowości IIC (współczynnik bezpieczeństwa 1)
zgodnie z CLC 50703-2;
Klasa temperaturowa T4 oraz EN 62561-1
(VDE 0185-561-1)
Klasa obciążalności prądowej H (100 kA).
Zabezpieczenie śruby przed samoczynnym luzowaniem
zgodnie z VDE 0185-305-3 uzupełnienie 2.
Dozwolone stosowanie zarówno wewnątrz,
jak i na zewnątrz.
Prąd udarowy pioruna (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) Cu 16mm²:
750 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) Cu 95mm²:
3,1 kA / T4
Maks. temperatura powierzchni T4: 135 °C
Aby uniknąć rozszczepień w strefie zagrożenia wybuchem,
zaleca się zastosowanie ocynowanych
zaciskanych końcówek kablowych z niklową warstwą blokującą.
Szyna: 300 x 40 x 10 mm
Wymiary: 382 x 140 x 101 mm
Przyłącza: 7 końcówek kablowych (M10 x 20 mm z podkładką sprężystą).
szyna PA/śruby/podkładka sprężysta: stal nierdzewna,
Nr materiału: 1.4301 / 1.4303
Izolator: Poliamid, bezhalogenowy, niebieski, odporna na promieniowanie UV
Odniesienie do norm: DIN EN 62561-1 / CLC 50703-2

Producent: DEHN
Typ: PAS EX 7AP M10 V2A
Nr kat.: 472411
lub podobny.

Certificates



Technical data

Końcówka kablowa przyłącza 7x elastyczny / sztywny przewód 16-95 mm²
Wymiary 382 x 140 x 50 mm
Prąd udarowy (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (brak iskrzenia) T4
Spełnia wymagania normy IEC 62561-1 / CLC 50703-2
W odniesieniu do odporności na korozję należy sprawdzić materiały stosowane w PAS EX (np. miedź galwanizowana cyną, stal nierdzewna, poliamid, estry poliuretanowe) pod kątem możliwości stosowania w dostępnych warunkach otoczenia.

Product 472411 was added to Notepad.

Go to Notepad

Product 472411 was added to the cart.

Go to Web-Shop

Part No. 472421 PAS EX 11AP M10 V2A

GTIN 4013364470477, Customs tariff No. (EU): 85359000, Gross weight: 2.16 kg, PU: 1.00 szt.

Images

Additional information

Nieiskrząca szyna wyrównawcza do stref zagrożonych wybuchem PAS EX 11AP M10 V2A
Integracja drutów metalowych i przewodów
z połączeniami wyrównawczymi piorunochronnymi
zgodnie z VDE 0185-305-3 (IEC 62305-3) oraz
z ochronnymi i funkcjonalnymi połączeniami wyrównawczymi
zgodnie z DIN VDE 0100 część 410/540.
Do stosowania w strefach Ex 1 i 2 (gazy, opary, mgły) oraz
w strefach Ex 21 i 22 (pyły)
Grupa wybuchowości IIC (współczynnik bezpieczeństwa 1)
zgodnie z CLC 50703-2;
Klasa temperaturowa T4 oraz EN 62561-1
(VDE 0185-561-1)
Klasa obciążalności prądowej H (100 kA).
Zabezpieczenie śruby przed samoczynnym luzowaniem
zgodnie z VDE 0185-305-3 uzupełnienie 2.
Dozwolone stosowanie zarówno wewnątrz,
jak i na zewnątrz.
Prąd udarowy pioruna (10/350 µs) Cu 16 - 95 mm²:
1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) Cu 16mm²:
750 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) Cu 95mm²:
3,1 kA / T4
Maks. temperatura powierzchni T4: 135 °C
Aby uniknąć rozszczepień w strefie zagrożenia wybuchem,
zaleca się zastosowanie ocynowanych
zaciskanych końcówek kablowych z niklową warstwą blokującą.
Szyna: 500 x 40 x 10 mm
Wymiary: 522 x 140 x 101 mm
Przyłącza: 11 końcówek kablowych (M10 x 20 mm z podkładką sprężystą)
szyna PA/śruby/podkładka sprężysta:
stal nierdzewna, nr materiału: 1.4301 / 1.4303
Izolator: Poliamid, bezhalogenowy, niebieski, odporna na promieniowanie UV
Odniesienie do norm: DIN EN 62561-1 / CLC 50703-2

Producent: DEHN
Typ: PAS EX 11AP M10 V2A
Nr kat.: 472421
lub podobny.

Certificates



Technical data

Końcówka kablowa przyłącza 11x elastyczny / sztywny przewód 16-95 mm²
Wymiary 522 x 140 x 50 mm
Prąd udarowy (10/350 µs) Cu 16-95 mm2 1HExIIC 100 kA (brak iskrzenia) T4
Spełnia wymagania normy IEC 62561-1 / CLC 50703-2
W odniesieniu do odporności na korozję należy sprawdzić materiały stosowane w PAS EX (np. miedź galwanizowana cyną, stal nierdzewna, poliamid, estry poliuretanowe) pod kątem możliwości stosowania w dostępnych warunkach otoczenia.

Product 472421 was added to Notepad.

Go to Notepad

Product 472421 was added to the cart.

Go to Web-Shop

PAS EX AD 7(11) AP

Pokrywa z trzpieniem dystansującym do nieiskrzących szyn wyrównawczych do stref zagrożonych wybuchem PAS EX. Z numeracją przyłączy i etykietą.

2 Products

Part No. 472412 PAS EX AD 7 AP

GTIN 4013364470491, Customs tariff No. (EU): 85389099, Gross weight: 576.00 g, PU: 1.00 szt.

Images

Additional information

Pokrywa z trzpieniem dystansującym
i tabliczką oznaczeniową do
PAS EX 1+5AP M10 V2A i
PAS EX 7AP M10 V2A
Materiał: stal nierdzewna,
Nr materiału: 1.4301 / 1.4303

Producent: DEHN
Typ: PAS EX AD 7 AP
Nr kat.: 472412
lub podobny.



Technical data

Materiał stal nierdzewna

Product 472412 was added to Notepad.

Go to Notepad

Product 472412 was added to the cart.

Go to Web-Shop

Part No. 472422 PAS EX AD 11 AP

GTIN 4013364470507, Customs tariff No. (EU): 85389099, Gross weight: 658.00 g, PU: 1.00 szt.

Images

Additional information

Pokrywa z trzpieniem dystansującym
i tabliczką oznaczeniową do
PAS EX 1+9AP M10 V2A i
PAS EX 11AP M10 V2A
Materiał: stal nierdzewna,
Nr materiału: 1.4301 / 1.4303

Producent: DEHN
Typ: PAS EX AD 11 AP
Nr kat.: 472422
lub podobny.



Technical data

Materiał stal nierdzewna

Product 472422 was added to Notepad.

Go to Notepad

Product 472422 was added to the cart.

Go to Web-Shop

PAS EX CC

Adapter w technice wtykowej („push-in”) do nieiskrzącej szyny wyrównawczej do stref zagrożonych wybuchem PAS EX do łatwego przyłączania elastycznych przewodów. Do stosowania w strefach zagrożonych wybuchem Ex 1 i 2 (gazy, opary, mgły) do grupy wybuchowości IIC oraz w strefach Ex 21 i 22 (pyły). Dozwolony montaż tylko wewnątrz pomieszczeń.

1 Product

Part No. 472497 PAS EX CC

GTIN 4013364470484, Customs tariff No. (EU): 85359000, Gross weight: 196.00 g, PU: 1.00 szt.

Images

Additional information

Adapter push-in do kontaktowania
elastycznych przewodów 4x 4-16 mm² na PAS EX...
stosowanie w obszarach zagrożonych wybuchem
w strefach Ex 1 i 2 (gazy, opary, mgły)
oraz w strefach Ex 21 i 22 (pyły)
Możliwość stosowania do grupy wybuchowości IIC
(współczynnik bezpieczeństwa 1)
Możliwość stosowania do klasy temperaturowej T4
Zabezpieczenie śruby przed samoczynnym luzowaniem
zgodnie z VDE 0185-305-3 uzupełnienie 2
Dozwolone stosowanie wewnątrz pomieszczeń
Znamionowy prąd wyładowczy (8/20 µs) na linię (In) Cu 4-10 mm²:
10 kA (nieiskrząca)
Znamionowy prąd wyładowczy (8/20 µs) na linię (In) Cu 16 mm²:
15 kA (nieiskrząca)
Prąd udarowy pioruna (10/350 µs) miedź 4-16 mm² (na linię):
3 kA (nieiskrząca)
Prąd udarowy pioruna (10/350 µs) miedź 16 mm² (na linię):
25 kA
Materiał: Poliamid

Producent: DEHN
Typ: PAS EX CC
Nr kat.: 472497
lub podobny.

Certificates



Technical data

Prąd udarowy (10/350 µs) Cu 4-16 mm² (na żyłę) 3 kA (brak iskrzenia)
Znamionowy prąd wyładowczy (8/20 µs) na linię (In) Cu 4-10 mm² 10 kA (brak iskrzenia)
Znamionowy prąd wyładowczy (8/20 µs) na linię (In) Cu 16 mm² 15 kA (brak iskrzenia)
Uwaga: Brak iskrzenia zapewniony tylko w przypadku stosowania łącznie z PAS EX...!

Product 472497 was added to Notepad.

Go to Notepad

Product 472497 was added to the cart.

Go to Web-Shop

PAS EX R

Adapter do nieiskrzącej szyny wyrównawczej do stref zagrożonych wybuchem PAS EX do przyłączania drutu. Do stosowania w strefach zagrożonych wybuchem Ex 1 i 2 (gazy, opary, mgły) do grupy wybuchowości IIC oraz w strefach Ex 21 i 22 (pyły). Dozwolony montaż wewnątrz i na zewnątrz pomieszczeń.

1 Product

Part No. 472498 PAS EX R

GTIN 4013364476042, Customs tariff No. (EU): 85359000, Gross weight: 790.00 g, PU: 1.00 szt.

Images

Additional information

Zestaw przyłączeniowy do drutu okrągłego 10 mm do
PAS EX 11AP M10 V2A
PAS EX 7AP M10 V2A
Integracja drutów metalowych i przewodów
z połączeniami wyrównawczymi piorunochronnymi
zgodnie z VDE 0185-305-3 (IEC 62305-3)
oraz z ochronnymi i funkcjonalnymi połączeniami wyrównawczymi
zgodnie z DIN VDE 0100 część 410/540.
Do stosowania w strefach Ex 1 i 2 (gazy, opary, mgły) oraz
w strefach Ex 21 i 22 (pyły)
Grupa wybuchowości IIC (współczynnik bezpieczeństwa 1)
zgodnie z CLC 50703-2;
Klasa temperaturowa T4 oraz EN 62561-1
(VDE 0185-561-1)
Klasa obciążalności prądowej H (100 kA).
Zabezpieczenie śruby przed samoczynnym luzowaniem
zgodnie z VDE 0185-305-3 uzupełnienie 2.
Dozwolone stosowanie zarówno wewnątrz,
jak i na zewnątrz.
Prąd udarowy pioruna (10/350 µs) stal nierdz. (V4A) Ø10 mm:
NExIIC 50 kA (nieiskrząca) T4
Prąd udarowy pioruna (10/350 µs) stal nierdz. (V4A) Ø10 mm:
75 kA
Prąd udarowy (10/350 µs) stal HDG Ø10 mm:
2HExIIC 75 kA (nieiskrząca) T4
Prąd udarowy (10/350 µs) stal HDG Ø10 mm:
H 100 kA
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal nierdz. (V4A) Ø10 mm:
650 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal HDG Ø10 mm:
1000 A / T4
Maks. temperatura powierzchni T4: 135 °C
Adapter drutu/płytka dociskowa: stal nierdzewna,
Nr materiału: 1.4301 / 1.4303
Obudowa adaptera płaskownika: Poliamid,
bezhalogenowy, niebieski, odporna na promieniowanie UV

Producent: DEHN
Typ: PAS EX R
Nr kat.: 472498
lub podobny.

Certificates



Technical data

Prąd udarowy (10/350 µs) StSt (V4A) Ø10 mm NExIIC 50 kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) St/tZn Ø10 mm 2HExIIC 75 kA (brak iskrzenia) T4
Maksymalny prąd zwarciowy (AC 50 Hz /DC /5 s) StSt (V4A) Ø10 mm 650 A / T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) St/tZn Ø10 mm 1000 A / T4
Uwaga: Brak iskrzenia zapewniony tylko w przypadku stosowania łącznie z PAS EX...!

Product 472498 was added to Notepad.

Go to Notepad

Product 472498 was added to the cart.

Go to Web-Shop

PAS EX FL

Adapter do nieiskrzącej szyny wyrównawczej do stref zagrożonych wybuchem PAS EX do przyłączania płaskownika. Do stosowania w strefach zagrożonych wybuchem Ex 1 i 2 (gazy, opary, mgły) do grupy wybuchowości IIC oraz w strefach Ex 21 i 22 (pyły). Dozwolony montaż wewnątrz i na zewnątrz pomieszczeń.

1 Product

Part No. 472499 PAS EX FL

GTIN 4013364470514, Customs tariff No. (EU): 85359000, Gross weight: 408.00 g, PU: 1.00 szt.

Images

Additional information

Zestaw przyłączeniowy do płaskownika 30/40 mm do
PAS EX 11AP M10 V2A
PAS EX 7AP M10 V2A
Integracja drutów metalowych i przewodów
z połączeniami wyrównawczymi piorunochronnymi
zgodnie z VDE 0185-305-3 (IEC 62305-3) oraz
z ochronnymi i funkcjonalnymi połączeniami wyrównawczymi
zgodnie z DIN VDE 0100 część 410/540.
Do stosowania w strefach Ex 1 i 2 (gazy, opary, mgły) oraz
w strefach Ex 21 i 22 (pyły)
Grupa wybuchowości IIC (współczynnik bezpieczeństwa 1)
zgodnie z CLC 50703-2;
Klasa temperaturowa T4 oraz EN 62561-1
(VDE 0185-561-1)
Klasa obciążalności prądowej H (100 kA).
Zabezpieczenie śruby przed samoczynnym luzowaniem
zgodnie z VDE 0185-305-3 uzupełnienie 2.
Dozwolone stosowanie zarówno wewnątrz,
jak i na zewnątrz.
Prąd udarowy pioruna (10/350 µs) stal nierdzewna (V4A) 30x3,5 mm/40x5 mm:
2HExIIC 75kA (nieiskrząca) T4
Prąd udarowy pioruna (10/350 µs) stal nierdzewna (V4A) 30x3,5 mm/40x5 mm:
H 100 kA
Prąd udarowy (10/350 µs) stal HDG 30x3,5 mm/40x5 mm:
1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal nierdz. (V4A) 30x3,5 mm/40x5 mm:
750 A / T4
Maksymalny prąd zwarciowy (AC 50Hz / DC / 5s) stal HDG 30x3,5 mm/40x5 mm:
1500 A / T4
Maks. temperatura powierzchni T4: 135 °C
Materiał płytki dociskowej: stal nierdzewna,
Nr materiału: 1.4301 / 1.4303
Obudowa adaptera płaskownika: Poliamid, bezhalogenowy,
niebieski, odporna na promieniowanie UV

Producent: DEHN
Typ: PAS EX FL
Nr kat.: 472499
lub podobny.

Certificates



Technical data

Prąd udarowy (10/350 µs) StSt (V4A) 30x3,5 mm / 40x5 mm 2HExIIC 75kA (brak iskrzenia) T4
Prąd udarowy (10/350 µs) St/tZn 30x3,5 mm/40x5 mm 1HExIIC 100 kA (brak iskrzenia) T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) StSt (V4A) 30x3,5 mm / 40x5 mm 750 A / T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) St/tZn 30x3,5 mm / 40x5 mm 1500 A / T4
Uwaga: Brak iskrzenia zapewniony tylko w przypadku stosowania łącznie z PAS EX...!

Product 472499 was added to Notepad.

Go to Notepad

Product 472499 was added to the cart.

Go to Web-Shop

PAS ... CUGALSSN

Zaciskana końcówka kablowa zgodnie z DIN 46235 z warstwą niklową zapobiegającą tworzeniu się wąsów metalicznych.

6 Products

Part No. 472432 PKS 16 10 CUGALNISN

GTIN 4013364470538, Customs tariff No. (EU): 85359000, Gross weight: 16.33 g, PU: 3.00 szt.

Images

Additional information

Zaciskana końcówka kablowa DIN 46235 16 mm² M10
Cu/galwanizowana cyną z niklową warstwą blokującą.
Aby uniknąć rozszczepień w strefie wybuchowej
, zalecamy zastosowanie
ocynowanych wciskanych końcówek kablowych
z niklową warstwą blokującą
Materiał: Cu/gal (Ni)Sn
Prąd udarowy pioruna (10/350 µs) Cugal (Ni)Sn 16 mm² (Re/Rm/Rf) /
stal nierdzewna 40 x 10 mm 1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn 16
mm² (Re) / stal nierdzewna 40x10 mm: 1100 A / T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn 16
mm² (Rm/Rf) / StSt 40x10 mm: 750 A / T4
Maks. temperatura powierzchni T4: 135 °C
Otwór końcówki kablowej: M10
Przekrój przewodu: 16 mm²

Producent: DEHN
Typ: PKS 16 10 CUGALNISN
Nr kat.: 472432
lub podobny.

Certificates



Technical data

Materiał miedź / galwanicznie powlekana niklem i cyną
Otwór w końcówce kablowej M10
Przekrój przewodu 16 mm2
Uwaga: Brak iskrzenia zapewniony tylko w przypadku stosowania łącznie z PAS EX...!

Product 472432 was added to Notepad.

Go to Notepad

Product 472432 was added to the cart.

Go to Web-Shop

Part No. 472433 PKS 25 10 CUGALNISN

GTIN 4013364470545, Customs tariff No. (EU): 85359000, Gross weight: 19.67 g, PU: 3.00 szt.

Images

Additional information

Zaciskana końcówka kablowa DIN 46235 25 mm² M10
Cu/galwanizowana cyną z niklową warstwą blokującą.
Aby uniknąć rozszczepień w strefie wybuchowej
, zalecamy zastosowanie
ocynowanych wciskanych końcówek kablowych
z niklową warstwą blokującą
Materiał: Cu/gal (Ni)Sn
Prąd udarowy pioruna (10/350 µs) Cugal (Ni)Sn 25 mm² (Rm/Rf) /
stal nierdzewna 40 x 10 mm 1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
25 mm² (Rm/Rf) / stal nierdzewna 40x10 mm: 1100 A / T4
Maks. temperatura powierzchni T4: 135 °C
Otwór końcówki kablowej: M10
Przekrój przewodu: 25 mm²

Producent: DEHN
Typ: PKS 25 10 CUGALNISN
Nr kat.: 472433
lub podobny.

Certificates



Technical data

Materiał miedź / galwanicznie powlekana niklem i cyną
Otwór w końcówce kablowej M10
Przekrój przewodu 25 mm2
Uwaga: Brak iskrzenia zapewniony tylko w przypadku stosowania łącznie z PAS EX...!

Product 472433 was added to Notepad.

Go to Notepad

Product 472433 was added to the cart.

Go to Web-Shop

Part No. 472434 PKS 35 10 CUGALNISN

GTIN 4013364470552, Customs tariff No. (EU): 85359000, Gross weight: 34.33 g, PU: 3.00 szt.

Images

Additional information

Zaciskana końcówka kablowa DIN 46235 35 mm² M10
Cu/galwanizowana cyną z niklową warstwą blokującą.
Aby uniknąć rozszczepień w strefie wybuchowej
, zalecamy zastosowanie
ocynowanych wciskanych końcówek kablowych
z niklową warstwą blokującą
Materiał: Cu/gal (Ni)Sn
Prąd udarowy pioruna (10/350 µs) Cugal (Ni)Sn 35 mm² (Rm/Rf) /
stal nierdzewna 40 x 10 mm 1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
35 mm² (Rm/Rf) / stal nierdzewna 40x10 mm: 1100 A / T4
Maks. temperatura powierzchni T4: 135 °C
Otwór końcówki kablowej: M10
Przekrój przewodu: 35 mm²

Producent: DEHN
Typ: PKS 35 10 CUGALNISN
Nr kat.: 472434
lub podobny.

Certificates



Technical data

Materiał miedź / galwanicznie powlekana niklem i cyną
Otwór w końcówce kablowej M10
Przekrój przewodu 35 mm2
Uwaga: Brak iskrzenia zapewniony tylko w przypadku stosowania łącznie z PAS EX...!

Product 472434 was added to Notepad.

Go to Notepad

Product 472434 was added to the cart.

Go to Web-Shop

Part No. 472435 PKS 50 10 CUGALNISN

GTIN 4013364470569, Customs tariff No. (EU): 85359000, Gross weight: 51.67 g, PU: 3.00 szt.

Images

Additional information

Zaciskana końcówka kablowa DIN 46235 50 mm² M10
Cu/galwanizowana cyną z niklową warstwą blokującą.
Aby uniknąć rozszczepień w strefie wybuchowej
, zalecamy zastosowanie
ocynowanych wciskanych końcówek kablowych
z niklową warstwą blokującą
Materiał: Cu/gal (Ni)Sn
Prąd udarowy pioruna (10/350 µs) Cugal (Ni)Sn 50 mm² (Rm/Rf) /
stal nierdzewna 40 x 10 mm 1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
50 mm² (Rm/Rf) / stal nierdzewna 40x10 mm: 1100 A / T4
Maks. temperatura powierzchni T4: 135 °C
Otwór końcówki kablowej: M10
Przekrój przewodu: 50 mm²

Producent: DEHN
Typ: PKS 50 10 CUGALNISN
Nr kat.: 472435
lub podobny.

Certificates



Technical data

Materiał miedź / galwanicznie powlekana niklem i cyną
Otwór w końcówce kablowej M10
Przekrój przewodu 50 mm2
Uwaga: Brak iskrzenia zapewniony tylko w przypadku stosowania łącznie z PAS EX...!

Product 472435 was added to Notepad.

Go to Notepad

Product 472435 was added to the cart.

Go to Web-Shop

Part No. 472436 PKS 70 10 CUGALNISN

GTIN 4013364470576, Customs tariff No. (EU): 85359000, Gross weight: 68.00 g, PU: 3.00 szt.

Images

Additional information

Zaciskana końcówka kablowa DIN 46235 70 mm² M10
Cu/galwanizowana cyną z niklową warstwą blokującą.
Aby uniknąć rozszczepień w strefie wybuchowej
, zalecamy zastosowanie
ocynowanych wciskanych końcówek kablowych
z niklową warstwą blokującą
Materiał: Cu/gal (Ni)Sn
Prąd udarowy pioruna (10/350 µs) Cugal (Ni)Sn 70 mm² (Rm/Rf) /
stal nierdzewna 40 x 10 mm 1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
70 mm² (Rm/Rf) / stal nierdzewna 40x10 mm: 1100 A / T4
Maks. temperatura powierzchni T4: 135 °C
Otwór końcówki kablowej: M10
Przekrój przewodu: 70 mm²

Producent: DEHN
Typ: PKS 70 10 CUGALNISN
Nr kat.: 472436
lub podobny.

Certificates



Technical data

Materiał miedź / galwanicznie powlekana niklem i cyną
Otwór w końcówce kablowej M10
Przekrój przewodu 70 mm2
Uwaga: Brak iskrzenia zapewniony tylko w przypadku stosowania łącznie z PAS EX...!

Product 472436 was added to Notepad.

Go to Notepad

Product 472436 was added to the cart.

Go to Web-Shop

Part No. 472437 PKS 95 10 CUGALNISN

GTIN 4013364470583, Customs tariff No. (EU): 85359000, Gross weight: 98.00 g, PU: 3.00 szt.

Images

Additional information

Zaciskana końcówka kablowa DIN 46235 95 mm² M10
Cu/galwanizowana cyną z niklową warstwą blokującą.
Aby uniknąć rozszczepień w strefie wybuchowej
, zalecamy zastosowanie
ocynowanych wciskanych końcówek kablowych
z niklową warstwą blokującą
Materiał: Cu/gal (Ni)Sn
Prąd udarowy pioruna (10/350 µs) Cugal (Ni)Sn 95 mm² (Rm/Rf) /
stal nierdzewna 40 x 10 mm 1HExIIC 100 kA (nieiskrząca) T4
Maksymalny prąd zwarciowy (AC 50 Hz / DC / 5 s) Cugal (Ni)Sn
95 mm² (Rm/Rf) / stal nierdzewna 40x10 mm: 1100 A / T4
Maks. temperatura powierzchni T4: 135 °C
Otwór końcówki kablowej: M10
Przekrój przewodu: 95 mm²

Producent: DEHN
Typ: PKS 95 10 CUGALNISN
Nr kat.: 472437
lub podobny.

Certificates



Technical data

Materiał miedź / galwanicznie powlekana niklem i cyną
Otwór w końcówce kablowej M10
Przekrój przewodu 95 mm2
Uwaga: Brak iskrzenia zapewniony tylko w przypadku stosowania łącznie z PAS EX...!

Product 472437 was added to Notepad.

Go to Notepad

Product 472437 was added to the cart.

Go to Web-Shop
back to top
