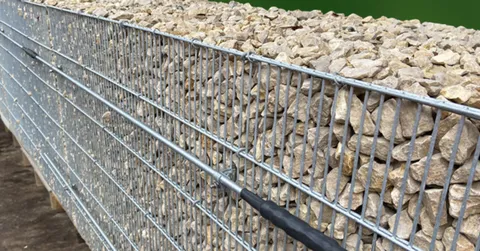

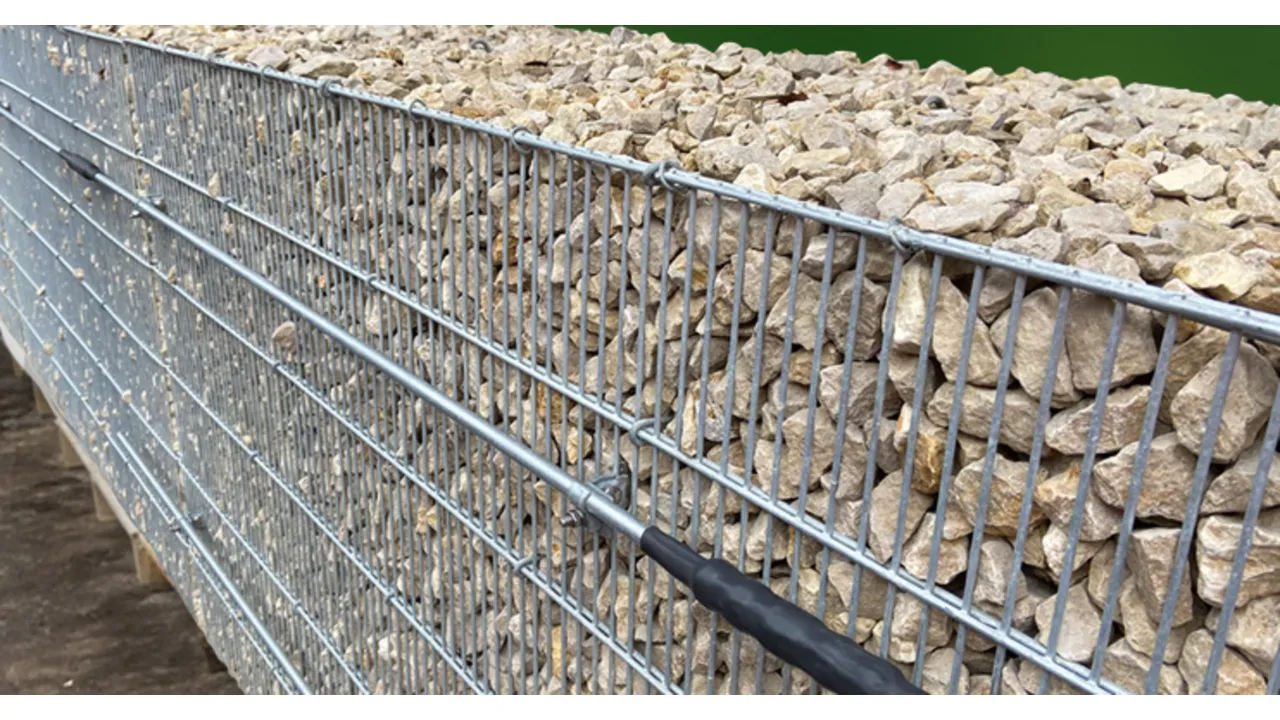

Przewód ochronny na ogrodzeniach/gabionach z akcesoriami

Obiekty znajdujące się w obszarze przerwania górnej sieci jezdnej, które nie mają wystarczającej obciążalności dla prądów zwarciowych, stanowią zagrożenie dla ludzi i instalacji. Takie elementy przewodzące, np. metalowe ogrodzenia lub płoty, muszą być wzmocnione dodatkowymi, odpowiednio zwymiarowanymi przewodami. Takim przewodem jest przewód ochronny. Jest on instalowany na płotach lub ogrodzeniach i stanowi zdefiniowaną ścieżkę zwarciową w przypadku przerwania górnej sieci jezdnej. Przewody ochronne są również stosowane w tunelach i na ekranach akustycznych. Niezbędne akcesoria montażowe, takie jak łączniki zaciskowe i wsporniki do przewodu, uzupełniają całość asortymentu.

Ochrona przed porażeniem

Przewód ochronny do stosowania przy prądach zwarciowych mniejszych niż 15 kA o średnicy 10 mm oraz do stosowania przy prądach zwarciowych większych niż 15 kA o średnicy 16 mm. Przewody ochronne spełniają wymagania normy RIL 997.0205.

3 Products

Part No. 419752 RD 10 STTZN L2950 / 3 EBS 15.03.42

GTIN 4013364463172, Customs tariff No. (EU): 72149939, Gross weight: 1.80 kg, PU: 10.00 szt.

Images

Additional information

Przewód ochronny do zastosowań kolejowych, stal HDG, Ø10 mm
fazowany na obu końcach
Materiał: Stal HDG
Średnica: 10 mm
Długość: 2950 mm
Nr rysunku DB: 3 EBS 15.03.42
Odniesienie do norm: Ril 997.0204/0205

Producent: DEHN
Typ: RD 10 STTZN L2950 / 3 EBS 15.03.42
Nr kat.: 419752
lub podobny.



Technical data

Materiał Stal HDG
Średnica 10 mm
Długość (l1) 2950 mm
Nr rysunku DB 3 EBS 15.03.42
Odniesienie do norm Ril 997.0204/0205

Product 419752 was added to Notepad.

Go to Notepad

Product 419752 was added to the cart.

Go to Web-Shop

Part No. 483200 FS 16 2000 STTZN

GTIN 4013364019713, Customs tariff No. (EU): 72149939, Gross weight: 3.00 kg, PU: 1.00 szt.

Images

Additional information

Iglica odgromowa o średnicy 16 mm i długości całkowitej 2000 mm, stal HDG
Iglice odgromowe / pręty uziemiające do
ochrony struktur na dachu, kominów itd.,
także do ustawiania na podstawie betonowej.
Lub jako pręt uziemiający do podłączania
przewodów odprowadzających do instalacji uziemiającej
Materiał: Stal HDG
Średnica: 16 mm
Długość: 2000 mm
Nr rysunku DB: 3 EBS 15.03.42
Odniesienie do norm: Ril 997.0204/0205, DIN EN 62561-2

Producent: DEHN
Typ: FS 16 2000 STTZN
Nr kat.: 483200
lub podobny.

Certificates



Technical data

Materiał Stal HDG
Średnica 16 mm
Długość (l1) 2000 mm
Nr rysunku DB 3 EBS 15.03.42
Odniesienie do norm Ril 997.0204/0205, DIN EN 62561-2

Product 483200 was added to Notepad.

Go to Notepad

Product 483200 was added to the cart.

Go to Web-Shop

Part No. 419753 RD 16 STTZN L5950 / 3 EBS 15.03.42

GTIN 4013364506053, Customs tariff No. (EU): 72149939, Gross weight: 9.76 kg, PU: 1.00 szt.

Images

Additional information

Przewód ochronny do zastosowań kolejowych, stal HDG, Ø16 mm
fazowany na obu końcach
Materiał: Stal HDG
Średnica: 16 mm
Długość: 5950 mm
Nr rysunku DB: 3 EBS 15.03.42
Odniesienie do norm: Ril 997.0204/0205

Producent: DEHN
Typ: RD 16 STTZN L5950 / 3 EBS 15.03.42
Nr kat.: 419753
lub podobny.



Technical data

Materiał Stal HDG
Średnica 16 mm
Długość (l1) 5950 mm
Nr rysunku DB 3 EBS 15.03.42
Odniesienie do norm Ril 997.0204/0205

Product 419753 was added to Notepad.

Go to Notepad

Product 419753 was added to the cart.

Go to Web-Shop

Wspornik do przewodu

Wspornik do przewodu do mocowania przewodu ochronnego do gambionów wypełnionych kamieniami lub ogrodzeń panelowych.

2 Products

Part No. 419751 PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44

GTIN 4013364459892, Customs tariff No. (EU): 85359000, Gross weight: 169.52 g, PU: 50.00 szt.

Images

Additional information

Zacisk równoległy ze stali ocynkowanej ogniowo
do mocowania przewodów ochronnych
na ścianach z gambionów wypełnionych kamieniami i
ogrodzeniach panelowych.
Materiał zacisku: Stal HDG
Zakres zacisku (drut / drut): 6-22 mm
Śruba: M10 x 40
Materiał śrub / podkładek sprężynujących: stal nierdzewna
Materiał nakrętki / podkładki: stal nierdzewna
Nr rysunku DB: 3 EBS 15.03.44
Odniesienie do norm: Ril 997.0204/0205

Producent: DEHN
Typ: PH 6.22 FRM10X40 FR STTZN/3 EBS 15.03.44
Nr kat.: 419751
lub podobny.



Technical data

Materiał zacisku Stal HDG
Zakres zacisku (drut / drut) 6-22 mm
Śruba eM10 x 40
Materiał śrub / podkładek sprężynujących stal nierdzewna
Materiał nakrętki / podkładki stal nierdzewna
Nr rysunku DB 3 EBS 15.03.44
Odniesienie do norm Ril 997.0204/0205

Product 419751 was added to Notepad.

Go to Notepad

Product 419751 was added to the cart.

Go to Web-Shop

Part No. 419750 LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47

GTIN 4013364486898, Customs tariff No. (EU): 85389099, Gross weight: 164.40 g, PU: 50.00 szt.

Images

Additional information

Zacisk kątowy ze stali ocynkowanej ogniowo
do mocowania przewodów ochronnych
na ścianach z gambionów wypełnionych kamieniami i
ogrodzeniach panelowych.
Montowany za pomocą płytki dociskowej
DEHNquick.
Materiał zacisku: Stal HDG
Zakres zacisku (pręty siatki): 4-8 mm
Zakres zacisku (drut): 10-16 mm
Śruba: M8 x 25 mm, M8 x 35 mm
Materiał śruby / nakrętki: stal nierdzewna
Grubość materiału: 3 mm
Wykonanie z: podkładką sprężystą i podkładką kulistą
Nr rysunku DB: 3 EBS 15.03.47
Odniesienie do norm: Ril 997.0204/0205

Producent: DEHN
Typ: LH DQ 16 KBG 4.8 W STTZN/3 EBS 15.03.47
Nr kat.: 419750
lub podobny.



Technical data

Materiał zacisku Stal HDG
Zakres zacisku (pręty siatki) 4-8 mm
Zakres zacisku (drut) 10-16 mm
Śruba e M8 x 25 mm, e M8 x 35 mm
Materiał śruby / nakrętki stal nierdzewna
Grubość materiału 3 mm
Wykonanie z podkładką sprężystą i podkładką kulistą
Nr rysunku DB 3 EBS 15.03.47
Odniesienie do norm Ril 997.0204/0205

Product 419750 was added to Notepad.

Go to Notepad

Product 419750 was added to the cart.

Go to Web-Shop

Łącznik zaciskowy

Aluminiowy łącznik zaciskowy do łączenia przewodów uziemienia infrastruktury kolejowej zgodnie z normą 4 EBS 15.03.43.

4 Products

Part No. 419760 PRV RD10 RD10 L133 AL / 4 EBS 15.03.43

GTIN 4013364505964, Customs tariff No. (EU): 85369010, Gross weight: 130.18 g, PU: 3.00 szt.

Images

Additional information

Łącznik zaciskowy z aluminium
do łączenia
dwóch przewodów ochronnych Ø10 mm
Materiał: aluminium
Element połączeniowy przewód ochronny / przewód ochronny: Ø10 mm / Ø10 mm
Średnica zewnętrzna: 25 mm
Średnica wewnętrzna: 13 mm
Długość: 133 mm
wkładką zaciskową: patrz rysunek EBS
Siła zaciskania zgodnie z: 3 Ebgw 05.30
DB nr: 987845
Nr rysunku DB: 4 EBS 15.03.43
Odniesienie do norm: Ril 997.0204/0205

Producent: DEHN
Typ: PRV RD10 RD10 L133 AL / 4 EBS 15.03.43
Nr kat.: 419760
lub podobny.



Technical data

Materiał aluminium
Element połączeniowy przewód ochronny / przewód ochronny Ø10 mm / Ø10 mm
Średnica zewnętrzna 25 mm
Średnica wewnętrzna 13 mm
Długość (l1) 133 mm
wkładką zaciskową patrz rysunek EBS
Siła zaciskania zgodnie z 3 Ebgw 05.30
DB nr 987845
Nr rysunku DB 4 EBS 15.03.43
Odniesienie do norm Ril 997.0204/0205

Product 419760 was added to Notepad.

Go to Notepad

Product 419760 was added to the cart.

Go to Web-Shop

Part No. 419761 PRV RD16 RD16 L143 AL / 4 EBS 15.03.43

GTIN 4013364506367, Customs tariff No. (EU): 85369010, Gross weight: 238.75 g, PU: 3.00 szt.

Images

Additional information

Łącznik zaciskowy z aluminium
do łączenia
dwóch przewodów ochronnych Ø16 mm
Materiał: aluminium
Element połączeniowy przewód ochronny / przewód ochronny: Ø16 mm / Ø16 mm
Średnica zewnętrzna: 32 mm
Średnica wewnętrzna: 17 mm
Długość: 143 mm
wkładką zaciskową: patrz rysunek EBS
Siła zaciskania zgodnie z: 3 Ebgw 05.30
DB nr: 1449223
Nr rysunku DB: 4 EBS 15.03.43
Odniesienie do norm: Ril 997.0204/0205

Producent: DEHN
Typ: PRV RD16 RD16 L143 AL / 4 EBS 15.03.43
Nr kat.: 419761
lub podobny.



Technical data

Materiał aluminium
Element połączeniowy przewód ochronny / przewód ochronny Ø16 mm / Ø16 mm
Średnica zewnętrzna 32 mm
Średnica wewnętrzna 17 mm
Długość (l1) 143 mm
wkładką zaciskową patrz rysunek EBS
Siła zaciskania zgodnie z 3 Ebgw 05.30
DB nr 1449223
Nr rysunku DB 4 EBS 15.03.43
Odniesienie do norm Ril 997.0204/0205

Product 419761 was added to Notepad.

Go to Notepad

Product 419761 was added to the cart.

Go to Web-Shop

Part No. 419762 PRV RD10 110 L133 AL / 4 EBS 15.03.43

GTIN 4013364506374, Customs tariff No. (EU): 85369010, Gross weight: 140.28 g, PU: 3.00 szt.

Images

Additional information

Łącznik zaciskowy z aluminium
do łączenia
z przewodem uziemienia infrastruktury kolejowej
100/110 mm2 z
przewodem ochronnym Ø10 mm
Materiał: aluminium
Element połączeniowy przewód uziemiający / przewód ochronny: 100/110 mm2 / Ø10 mm
Średnica zewnętrzna: 25 mm
Średnica wewnętrzna: 11/13 mm
Długość: 133 mm
wkładką zaciskową: patrz rysunek EBS
Siła zaciskania zgodnie z: 3 Ebgw 05.30
DB nr: 987879
Nr rysunku DB: 4 EBS 15.03.43
Odniesienie do norm: Ril 997.0204/0205

Producent: DEHN
Typ: PRV RD10 110 L133 AL / 4 EBS 15.03.43
Nr kat.: 419762
lub podobny.



Technical data

Materiał aluminium
Element połączeniowy przewód uziemiający / przewód ochronny 100/110 mm2 / Ø10 mm
Średnica zewnętrzna 25 mm
Średnica wewnętrzna 11/13 mm
Długość (l1) 133 mm
wkładką zaciskową patrz rysunek EBS
Siła zaciskania zgodnie z 3 Ebgw 05.30
DB nr 987879
Nr rysunku DB 4 EBS 15.03.43
Odniesienie do norm Ril 997.0204/0205

Product 419762 was added to Notepad.

Go to Notepad

Product 419762 was added to the cart.

Go to Web-Shop

Part No. 419763 PRV RD16 110 L143 AL / 4 EBS 15.03.43

GTIN 4013364506381, Customs tariff No. (EU): 85369010, Gross weight: 247.78 g, PU: 3.00 szt.

Images

Additional information

Łącznik zaciskowy z aluminium
do łączenia
z przewodem uziemienia infrastruktury kolejowej
100/110 mm2 z
przewodem ochronnym Ø16 mm
Materiał: aluminium
Element połączeniowy przewód uziemiający / przewód ochronny: 100/110 mm2 / Ø16 mm
Średnica zewnętrzna: 32 mm
Średnica wewnętrzna: 15/17 mm
Długość: 143 mm
wkładką zaciskową: patrz rysunek EBS
Siła zaciskania zgodnie z: 3 Ebgw 05.30
DB nr: 1449206
Nr rysunku DB: 4 EBS 15.03.43
Odniesienie do norm: Ril 997.0204/0205

Producent: DEHN
Typ: PRV RD16 110 L143 AL / 4 EBS 15.03.43
Nr kat.: 419763
lub podobny.



Technical data

Materiał aluminium
Element połączeniowy przewód uziemiający / przewód ochronny 100/110 mm2 / Ø16 mm
Średnica zewnętrzna 32 mm
Średnica wewnętrzna 15/17 mm
Długość (l1) 143 mm
wkładką zaciskową patrz rysunek EBS
Siła zaciskania zgodnie z 3 Ebgw 05.30
DB nr 1449206
Nr rysunku DB 4 EBS 15.03.43
Odniesienie do norm Ril 997.0204/0205

Product 419763 was added to Notepad.

Go to Notepad

Product 419763 was added to the cart.

Go to Web-Shop

Przewód uziemienia infrastruktury kolejowej

Aluminiowy przewód uziemienia infrastruktury kolejowej zgodny z normą EBS 15.03.17-3 z optycznym oznakowaniem w postaci niebieskich pasków.

2 Products

Part No. 419758 EK 110 L25M AL / 3 EBS 15.03.17-3

GTIN 4013364505940, Customs tariff No. (EU): 85446090, Gross weight: 15.75 kg, PU: 1.00 szt.

Images

Additional information

Przewód uziemienia infrastruktury kolejowej AlMg(St) 110 mm2
Przewód PVC 110 RM 0,6/1kV AlMg(St)
Zabezpieczenie przed kradzieżą poprzez optyczne oznakowanie
Materiał przewodu: AlMg(Stal)
Materiał płaszcza: PVC
Kolor przewodu: czarny ● (z niebieskimi ● paskami wzdłużnymi)
Przekrój rdzenia (wielodrutowo): 110 mm2
Długość przewodu (zwój): 25 m
Charakterystyka płaszcza: odporny na promieniowanie UV i działanie czynników atmosferycznych
DB nr: 965121
Nr rysunku DB: 3 EBS 15.03.17-3
Odniesienie do norm: Ril 997.0204/0205

Producent: DEHN
Typ: EK 110 L25M AL / 3 EBS 15.03.17-3
Nr kat.: 419758
lub podobny.



Technical data

Materiał przewodu AlMg (Stal)
Materiał płaszcza PVC
Kolor przewodu czarny ● (z niebieskimi ● paskami wzdłużnymi)
Przekrój rdzenia (wielodrutowo) 110 mm2
Długość przewodu (zwój) 25 m
Charakterystyka płaszcza odporny na promieniowanie UV i działanie czynników atmosferycznych
DB nr 965121
Nr rysunku DB 3 EBS 15.03.17-3
Odniesienie do norm Ril 997.0204/0205

Product 419758 was added to Notepad.

Go to Notepad

Product 419758 was added to the cart.

Go to Web-Shop

Part No. 419759 EK 110 L50M AL / 3 EBS 15.03.17-3

GTIN 4013364505995, Customs tariff No. (EU): 85446090, Gross weight: 31.50 kg, PU: 1.00 szt.

Images

Additional information

Przewód uziemienia infrastruktury kolejowej AlMg(St) 110 mm2
Płaszcz PVC 110 RM 0,6/1kV AlMg(St)
Zabezpieczenie przed kradzieżą poprzez optyczne oznakowanie
Materiał przewodu: AlMg(Stal)
Materiał płaszcza: PVC
Kolor przewodu: czarny ● (z niebieskimi ● paskami wzdłużnymi)
Przekrój rdzenia (wielodrutowo): 110 mm2
Długość przewodu (zwój): 50 m
Charakterystyka płaszcza: odporny na promieniowanie UV i działanie czynników atmosferycznych
DB nr: 965121
Nr rysunku DB: 3 EBS 15.03.17-3
Odniesienie do norm: Ril 997.0204/0205

Producent: DEHN
Typ: EK 110 L50M AL / 3 EBS 15.03.17-3
Nr kat.: 419759
lub podobny.



Technical data

Materiał przewodu AlMg (Stal)
Materiał płaszcza PVC
Kolor przewodu czarny ● (z niebieskimi ● paskami wzdłużnymi)
Przekrój rdzenia (wielodrutowo) 110 mm2
Długość przewodu (zwój) 50 m
Charakterystyka płaszcza odporny na promieniowanie UV i działanie czynników atmosferycznych
DB nr 965121
Nr rysunku DB 3 EBS 15.03.17-3
Odniesienie do norm Ril 997.0204/0205

Product 419759 was added to Notepad.

Go to Notepad

Product 419759 was added to the cart.

Go to Web-Shop

Końcówki oczkowe kablowe

Aluminiowa końcówka oczkowa kablowa zgodna z normą 3 EBS 15.03.22-1 w wykonaniu M10 / M12 na przewód uziemienia infrastruktury kolejowej.

2 Products

Part No. 419765 GKS 110 12 AL / 3 EBS 15.03.22-1

GTIN 4013364506404, Customs tariff No. (EU): 85369010, Gross weight: 86.54 g, PU: 3.00 szt.

Images

Additional information

Końcówka oczkowa kablowa z aluminium, 110 mm², M12
na przewód uziemiający z
płaszczem PVC i
przewód AlMg(St)
Materiał: aluminium
Średnica zewnętrzna: 25 mm
Średnica wewnętrzna: 22 mm
Długość: 119 mm
Materiał przewodu: AlMgSt
Materiał płaszcza: (N)A(St)YY-O
Przekrój przewodu: 110 mm2
Otwór kabla uziemiającego z końcówką kablową: 13 mm (M12)
wkładką zaciskową: patrz rysunek EBS
Siła zaciskania zgodnie z: 3 Ebgw 05.30
DB nr: 1219081
Nr rysunku DB: 3 EBS 15.03.22-1
Odniesienie do norm: Ril 997.0204/0205

Producent: DEHN
Typ: GKS 110 12 AL / 3 EBS 15.03.22-1
Nr kat.: 419765
lub podobny.



Technical data

Materiał aluminium
Średnica zewnętrzna 25 mm
Średnica wewnętrzna 22 mm
Długość (l1) 119 mm
Materiał przewodu AlMgSt
Materiał płaszcza (N)A(St)YY-O
Przekrój przewodu 110 mm2
Otwór kabla uziemiającego z końcówką kablową 13 mm (M12)
wkładką zaciskową patrz rysunek EBS
Siła zaciskania zgodnie z 3 Ebgw 05.30
DB nr 1219081
Nr rysunku DB 3 EBS 15.03.22-1
Odniesienie do norm Ril 997.0204/0205

Product 419765 was added to Notepad.

Go to Notepad

Product 419765 was added to the cart.

Go to Web-Shop

Part No. 419766 GKS 110 16 AL / 3 EBS 15.03.22-1

GTIN 4013364506411, Customs tariff No. (EU): 85369010, Gross weight: 86.82 g, PU: 3.00 szt.

Images

Additional information

Końcówka oczkowa kablowa z aluminium, 110 mm², M16
na przewód uziemiający z
płaszczem PVC i
przewód AlMg(St)
Materiał: aluminium
Średnica zewnętrzna: 25 mm
Średnica wewnętrzna: 22 mm
Długość: 119 mm
Materiał przewodu: AlMgSt
Materiał płaszcza: (N)A(St)YY-O
Przekrój przewodu: 110 mm2
Otwór kabla uziemiającego z końcówką kablową: 17 mm (M16)
wkładką zaciskową: patrz rysunek EBS
Siła zaciskania zgodnie z: 3 Ebgw 05.30
DB nr: 1219082
Nr rysunku DB: 3 EBS 15.03.22-1
Odniesienie do norm: Ril 997.0204/0205

Producent: DEHN
Typ: GKS 110 16 AL / 3 EBS 15.03.22-1
Nr kat.: 419766
lub podobny.



Technical data

Materiał aluminium
Średnica zewnętrzna 25 mm
Średnica wewnętrzna 22 mm
Długość (l1) 119 mm
Materiał przewodu AlMgSt
Materiał płaszcza (N)A(St)YY-O
Przekrój przewodu 110 mm2
Otwór kabla uziemiającego z końcówką kablową 17 mm (M16)
wkładką zaciskową patrz rysunek EBS
Siła zaciskania zgodnie z 3 Ebgw 05.30
DB nr 1219082
Nr rysunku DB 3 EBS 15.03.22-1
Odniesienie do norm Ril 997.0204/0205

Product 419766 was added to Notepad.

Go to Notepad

Product 419766 was added to the cart.

Go to Web-Shop
back to top
