Bornes de mise à la terre universelles

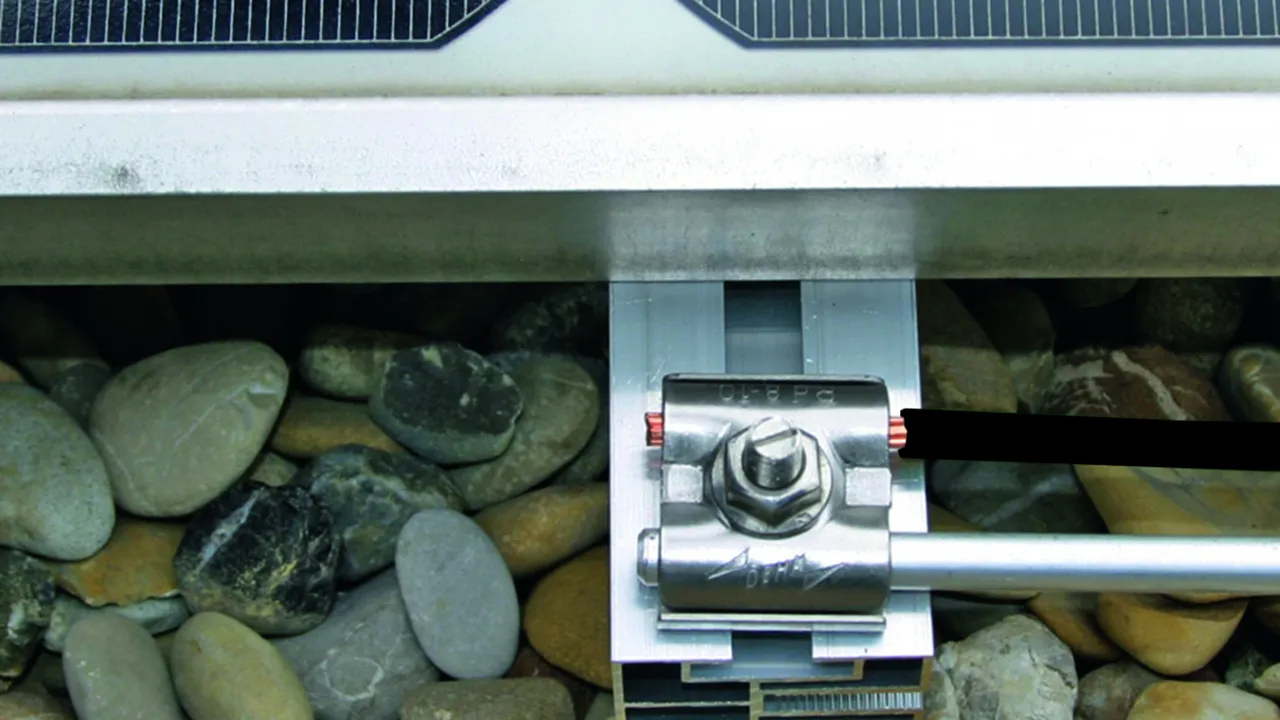

Pour l'intégration des systèmes de montage, par ex. des systèmes photovoltaïques dans l’installation de mise à la terre pour l’équilibrage de potentiel (le cas échéant, le conducteur est noir) et l'équilibrage de potentiel pour la protection contre la foudre selon NF EN 62305-3.
Grâce à la plaquette intermédiaire en INOX, des conducteurs de différents matériaux (Cu, Al, St/tZn et INOX) peuvent être connectés aux systèmes de montage usuels, comme par ex. en Al, sans qu'il ait de risque de corrosion.

Avec vis à tête rectangulaire M8 et écrou à embase crantée

2 Products

Part No. 540249 UEK 8.10 AQ4 50 HKSM8X25 V2A

GTIN 4013364512320, Customs tariff No. (EU): 85359000, Gross weight: 59.02 g, PU: 50.00 pièce(s)

Images

Additional information

Borne de mise à la terre universelle avec vis à tête rectangulaire M8x25 mm INOX
Bornes de mise à la terre pour l’intégration
des systèmes de montage, par ex. des systèmes photovoltaïques
dans l’installation de mise à la terre et d’équilibrage de potentiel
et la liaison équipotentielle pour la protection contre la foudre
avec vis M8x25 mm et écrou à embase crantée
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: UEK 8.10 AQ4 50 HKSM8X25 V2A
Référence: 540249
ou équivalent



Technical data

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2
Vis Vis à tête rectangulaire M8 x 25 mm
Matériau - vis / écrou INOX
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test

Product 540249 was added to Notepad.

Go to Notepad

Product 540249 was added to the cart.

Go to Web-Shop

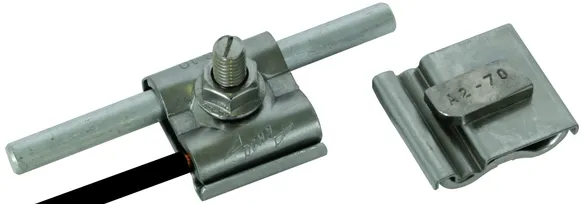

Part No. 540250 UEK 8.10 AQ4 50 HKSM8 V2A

GTIN 4013364138650, Customs tariff No. (EU): 85359000, Gross weight: 61.60 g, PU: 50.00 pièce(s)

Images

Additional information

Borne de mise à la terre universelle avec vis à tête rectangulaire M8x30 mm INOX
Bornes de mise à la terre pour l’intégration
des systèmes de montage, par ex. des systèmes photovoltaïques
dans l’installation de mise à la terre et d’équilibrage de potentiel
et la liaison équipotentielle pour la protection contre la foudre
avec vis M8x30 mm et écrou à embase crantée
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: UEK 8.10 AQ4 50 HKSM8 V2A
Référence: 540250
ou équivalent

Certificates



Technical data

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2
Vis vis à tête rectangulaire M8 x 30 mm
Matériau - vis / écrou INOX
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test

Product 540250 was added to Notepad.

Go to Notepad

Product 540250 was added to the cart.

Go to Web-Shop

Avec vis à tête rectangulaire M10 et écrou à embase crantée

2 Products

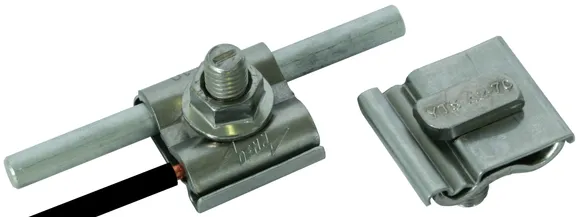

Part No. 540260 UEK 8.10 AQ4 50 HKSM10 V2A

GTIN 4013364138667, Customs tariff No. (EU): 85359000, Gross weight: 61.60 g, PU: 50.00 pièce(s)

Images

Additional information

Borne de terre UNI avec boulon à tête marteau, StSt
Borne de terre pour intégrer les montages systèmes,
e.g. des systèmes PV, dans les liaison EP fonctionnelles/
mise à la terre et liaison EP de foudre fonctionnielles
Avec vis M10 et écrou self-lock avec roulements dentelé.
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: UEK 8.10 AQ4 50 HKSM10 V2A
Référence: 540260
ou équivalent

Certificates



Technical data

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2
Vis Vis à tête marteau (23 x 11 mm), M10 x 30 mm
Matériau - vis / écrou INOX
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 540260 was added to Notepad.

Go to Notepad

Product 540260 was added to the cart.

Go to Web-Shop

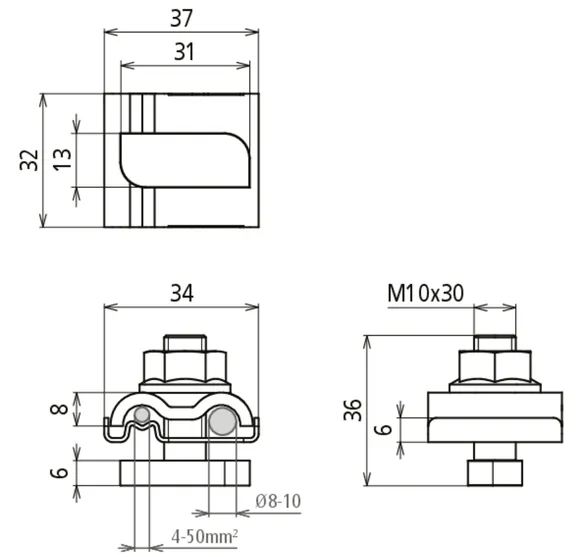

Part No. 540262 UEK 8.10 AQ4 50 HKSBM10 V2A

GTIN 4013364449237, Customs tariff No. (EU): 85359000, Gross weight: 79.50 g, PU: 1.00 pièce(s)

Images

Additional information

Borne de terre UNI avec boulon à tête marteau, StSt
Borne de terre pour intégrer les montages systèmes,
e.g. des systèmes PV, dans les liaison EP fonctionnelles/
mise à la terre et liaison EP de foudre fonctionnielles
Avec vis M10 et écrou self-lock avec roulements dentelé.
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2
Normes: NF EN 62561-1

produit : DEHN
Type: UEK 8.10 AQ4 50 HKSBM10 V2A
Référence: 540262
ou équivalent

Certificates



Technical data

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2
Vis Vis à tête marteau (31 x 13 mm), M10 x 30 mm
Matériau - vis / écrou INOX
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 540262 was added to Notepad.

Go to Notepad

Product 540262 was added to the cart.

Go to Web-Shop

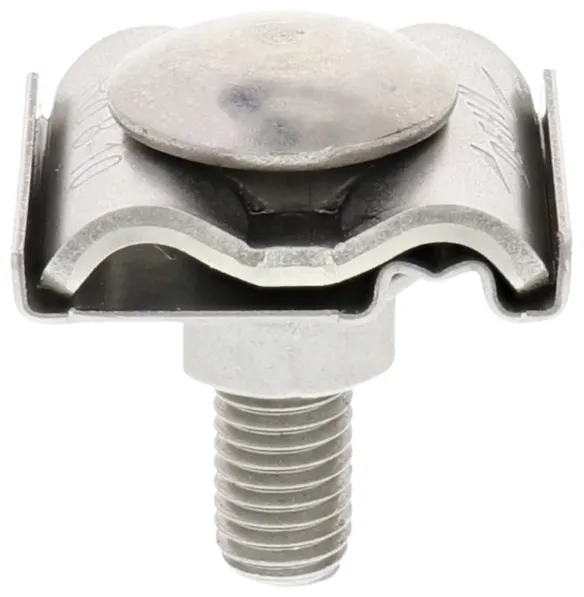

Avec vis à tête bombée et écrou self-lock à roulement dentelé

1 Product

Part No. 540263 KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A

GTIN 4013364449244, Customs tariff No. (EU): 85359000, Gross weight: 80.76 g, PU: 10.00 pièce(s)

Images

Additional information

Borne de terre UNI avec boulon à tête marteau, StSt
Borne de terre pour intégrer les montages systèmes,
e.g. des systèmes PV, dans les liaison EP fonctionnelles/
mise à la terre et liaison EP de foudre fonctionnielles
Avec vis M10 et écrou self-lock avec roulements dentelé.
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2

produit : DEHN
Type: KP AQ4 50 DUL 8.10 VKL11 FRSM10 V2A
Référence: 540263
ou équivalent

Certificates



Technical data

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2
Vis eM10 x 35 mm
Matériau - vis / écrou INOX

Product 540263 was added to Notepad.

Go to Notepad

Product 540263 was added to the cart.

Go to Web-Shop

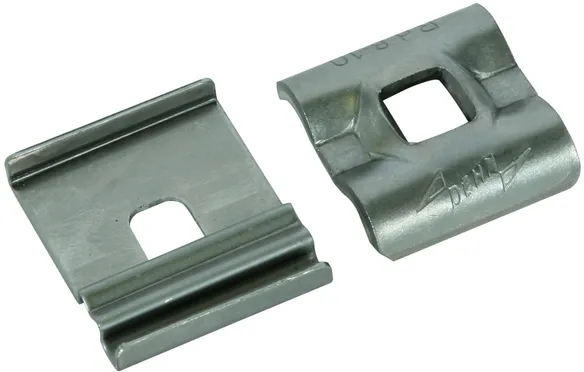

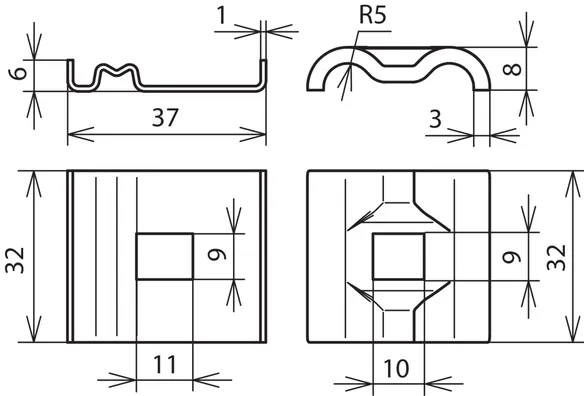

Plaquette et attache double séparées avec trou carré pour vis M8

1 Product

Part No. 540251 KP AQ4 50 DUL 8.10 VKL9 V2A

GTIN 4013364138674, Customs tariff No. (EU): 85359000, Gross weight: 37.88 g, PU: 100.00 pièce(s)

Images

Additional information

Borne de terre UNI avec boulon à tête marteau, StSt
Borne de terre pour intégrer les montages systèmes,
e.g. des systèmes PV, dans les liaison EP fonctionnelles/
mise à la terre et liaison EP de foudre fonctionnielles
Sans vis M8 et écrou.
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2

produit : DEHN
Type: KP AQ4 50 DUL 8.10 VKL9 V2A
Référence: 540251
ou équivalent



Technical data

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2

Product 540251 was added to Notepad.

Go to Notepad

Product 540251 was added to the cart.

Go to Web-Shop

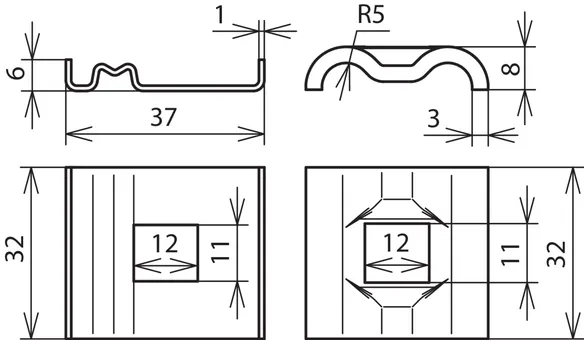

Plaquette et attache double séparées avec trou carré pour vis M10

1 Product

Part No. 540261 KP AQ4 50 DUL 8.10 VKL11 V2A

GTIN 4013364138681, Customs tariff No. (EU): 85359000, Gross weight: 36.52 g, PU: 100.00 pièce(s)

Images

Additional information

Borne de terre UNI avec boulon à tête marteau, StSt
Borne de terre pour intégrer les montages systèmes,
e.g. des systèmes PV, dans les liaison EP fonctionnelles/
mise à la terre et liaison EP de foudre fonctionnielles
Avec vis M10 et écrou self-lock avec roulements dentelé.
Matériau - borne: INOX
Plage de serrage rd: 8-10 mm
Raccordement (rigide / multi-brins): 4-50 mm2

produit : DEHN
Type: KP AQ4 50 DUL 8.10 VKL11 V2A
Référence: 540261
ou équivalent



Technical data

Matériau - borne INOX
Plage de serrage rd 8-10 mm
Raccordement (rigide / multi-brins) 4-50 mm2

Product 540261 was added to Notepad.

Go to Notepad

Product 540261 was added to the cart.

Go to Web-Shop
