EXFS 100 / EXFS 100 KU

Pour le raccordement/la mise à la terre indirecte d’éléments d’installation isolés en exploitation normale lors d’un impact de foudre
Version conforme à l’équilibrage de potentiel pour la protection contre la foudre selon la norme NF EN 62305 pour les zones à risque d’explosion

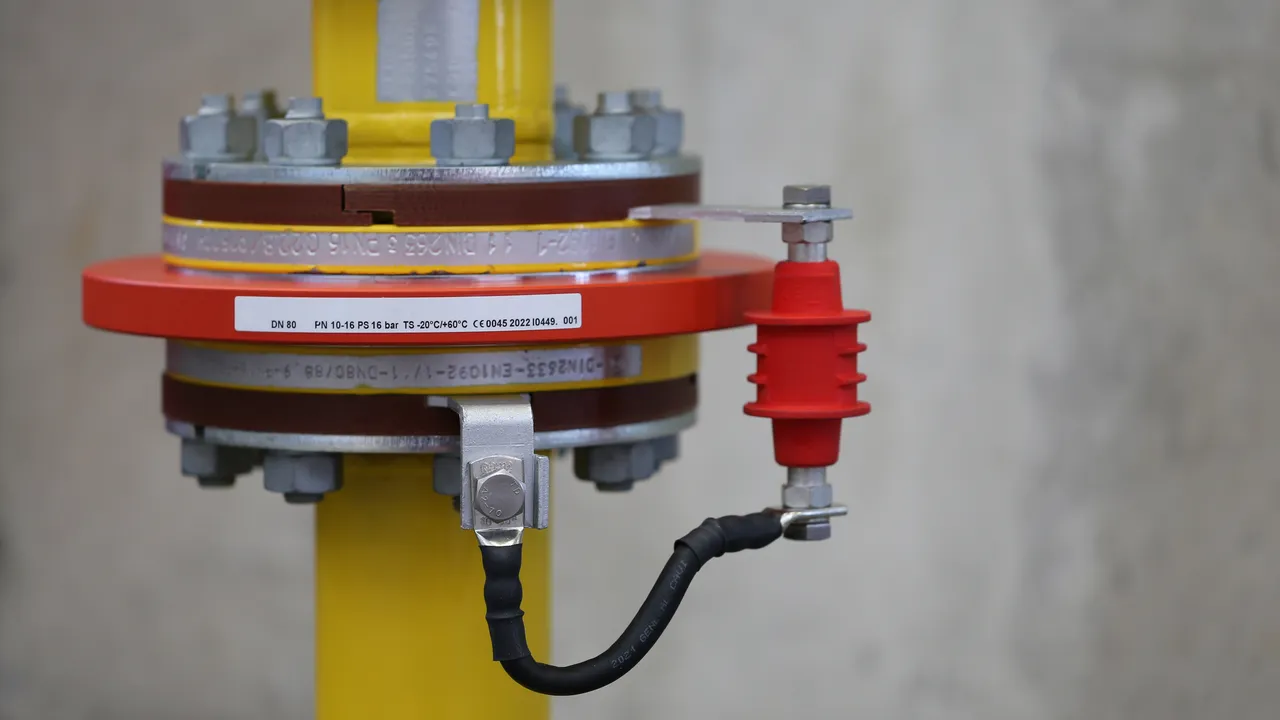

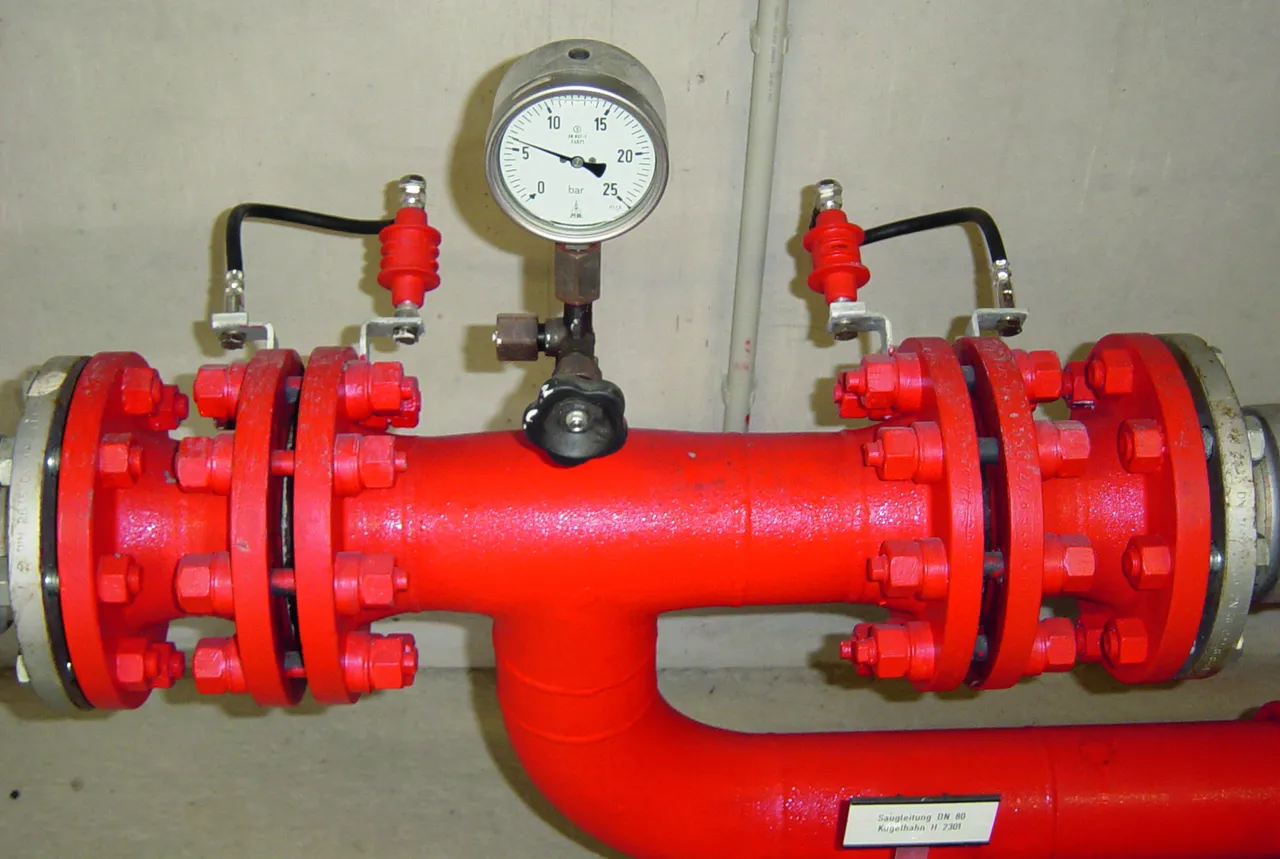

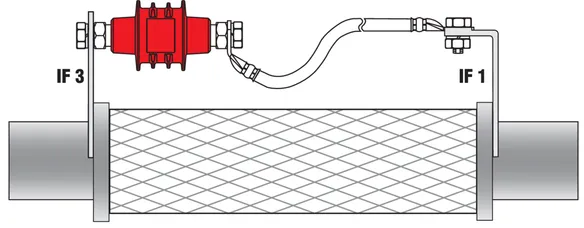

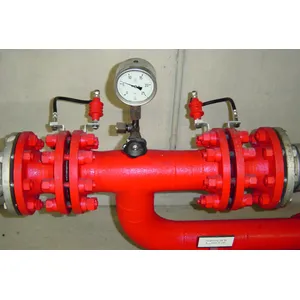

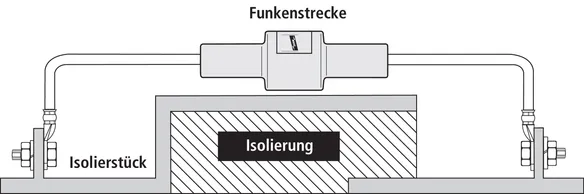

Pour le pontage de pièces d’isolement, par exemple : pipelines protégés cathodiquement contre la corrosion
Pour une application fiable dans des zones à risque d’explosion 1 (gaz) ou 21 (poussières)
Tension d’amorçage particulièrement basse
Tenue particulièrement élevée au courant alternatif
Certifié ATEX directive 2014/34/EU, CEIEx, UL et Inmetro

Details

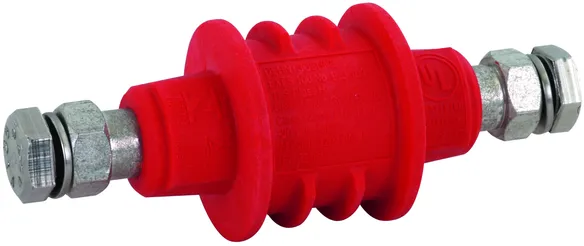

EXFS 100

Eclateur d'isolement pour zones à risque d’explosion avec enveloppe en matière plastique et raccordement fileté M10.

1 Product

Part No. 923100 EXFS 100

GTIN 4013364108325, Customs tariff No. (EU): 85369010, Gross weight: 308.80 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

EXFS 100 éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 100kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 1,25 kV
Tension d'amorçage à 50 Hz : <= 0,5 kV
Tension nominal à 50 Hz : <= 250 V
IP67

produit : DEHN
Type: EXFS 100
Référence: 923100
ou équivalent

Certificates

Technical data

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	100 kA
Classe de tenue au courant de foudre	H
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 1,25 kV
Indice de protection	IP 67
Certifications	UL, Inmetro

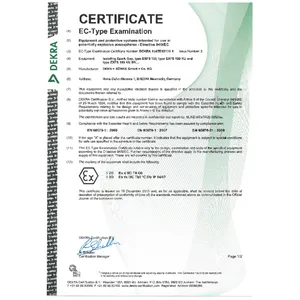

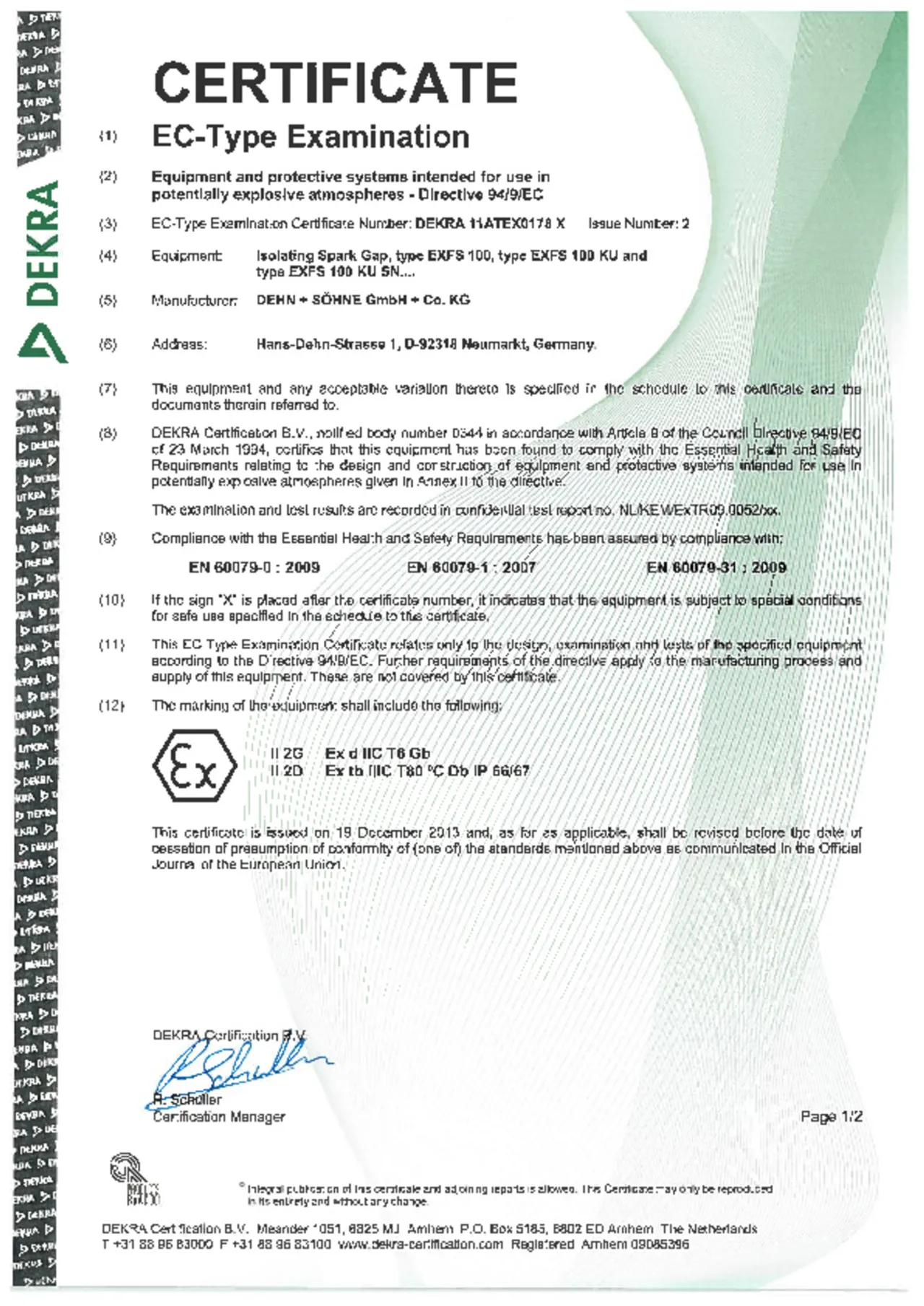

Certifications ATEX	DEKRA 11ATEX0178 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz	II 2 G Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières	II 2 D Ex tb IIIC T80 °C Db IP 66/67

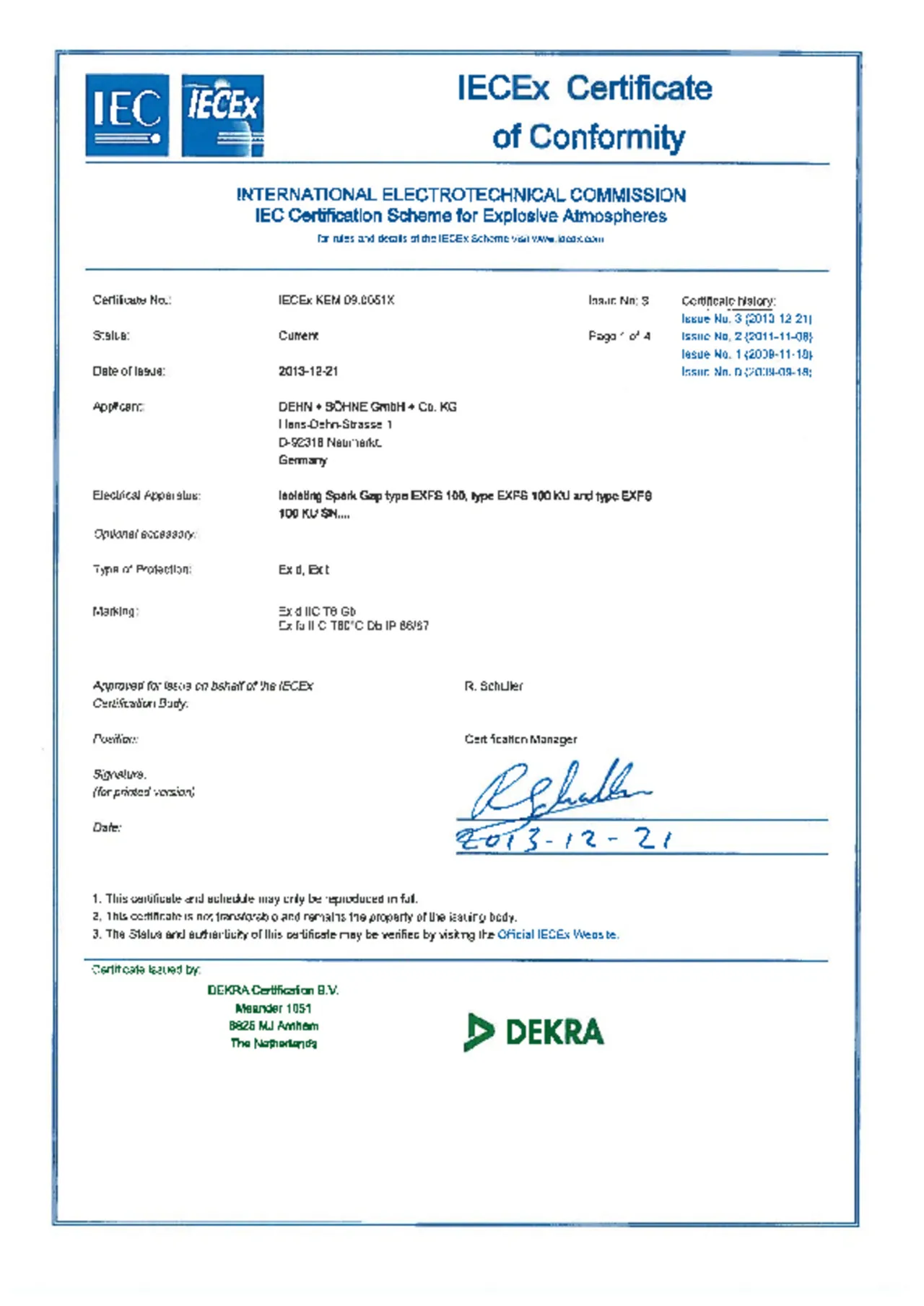

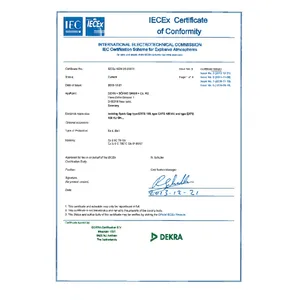

Certifications CEIEx	CEIEx KEM 09.0051X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz	Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières	Ex tb IIIC T80° C Db IP 66/67
Certifications Inmetro	TÜV 17.0698 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz	Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières	Ex tb IIIC T80 °C Db IP 66/67

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	100 kA
Classe de tenue au courant de foudre	H
Tension alternative permanente assignée (50/60 Hz) (U_wAC )	250 V
Mesure de tension continue (U_wDC )	354 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 1,25 kV
Température d'utilisation (T_U )	-20 °C ... +60 °C
Indice de protection	IP 67
Certifications	UL, Inmetro
Certifications ATEX	DEKRA 11ATEX0178 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz	II 2 G Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières	II 2 D Ex tb IIIC T80 °C Db IP 66/67
Certifications CEIEx	CEIEx KEM 09.0051X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz	Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières	Ex tb IIIC T80° C Db IP 66/67
Certifications Inmetro	TÜV 17.0698 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz	Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières	Ex tb IIIC T80 °C Db IP 66/67

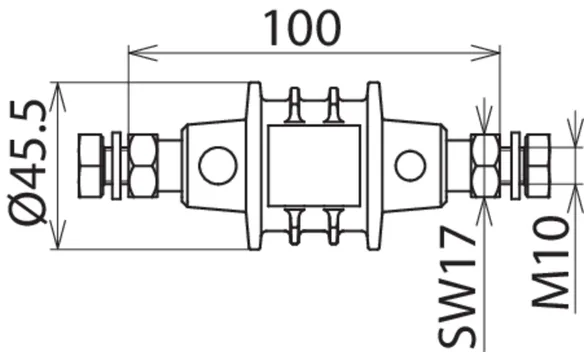

Longueur du boîtier	100 mm
Diamètre du boîtier	45,5 mm
Matériau de l'enveloppe	Enveloppe en matière plastique
Raccordement enveloppe	Douille filetée M10, 2x M10x25 mm, 2x rondelle-ressort
Caractéristiques techniques supplémentaires :	--------------------
– Tension alternative permanente assignée (50/60 Hz) (I_max )	500 A/0,2 s
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50/60 Hz) (U_aw )	≤ 0,5 kV

Product 923100 was added to Notepad.

Go to Notepad

Product 923100 was added to the cart.

Go to Web-Shop

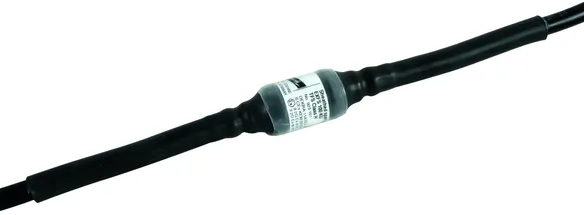

EXFS 100 KU

Éclateur de ligne Ex avec câbles de raccordement pour le montage en aérien ou en souterrain ; entouré d'une couche étanche ; peut être raccourci pour réaliser de longueurs des câbles courtes.

1 Product

Part No. 923101 EXFS 100 KU

GTIN 4013364108332, Customs tariff No. (EU): 85369095, Gross weight: 2.14 kg, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

EXFS 100 KU éclateur isolé, conforme aux normes NF EN 62561-3
Pour le raccordement équipotentiel conforme à la norme foudre NF EN 62305-3,
pour une utilisation dans les zones ATEX 1 ou 21
Certifié IECEx/ATEX (2014/34EU)
Certification Ex :
IEC / EN 60079 : Gas II 2G EX d IIC T6
IEC / EN 61241: Dust II 2D Ex tD A21 IP67 T 80°C
Courant de foudre (10/350) : 100kA
Courant de décharge (8/20) : 100kA
Tension d'amorçage impulsionnelle : <= 1,25 kV
Tension d'amorçage à 50 Hz : <= 0,5 kV
Tension nominal à 50 Hz : <= 250 V
IP67

produit : DEHN
Type: EXFS 100 KU
Référence: 923101
ou équivalent

Certificates

Technical data

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	100 kA
Classe de tenue au courant de foudre	H
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 1,25 kV
Indice de protection	IP 67
Certifications	Inmetro
Certifications ATEX	DEKRA 11ATEX0178 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz	II 2 G Ex d IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières	II 2 D Ex tb IIIC T80 °C Db IP 66/67
Certifications CEIEx	CEIEx KEM 09.0051X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz	Ex d IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières	Ex tb IIIC T80°C Db IP 66/67
Certifications Inmetro	TÜV 17.0698 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz	Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières	Ex tb IIIC T80 °C Db IP 66/67
Longueur de câble	2x env. 2000 mm

Eclateur d'isolements selon NF EN 62561-3/... CEI 62561-3	oui
Courant de choc foudre (10/350 µs) (I_imp )	100 kA
Classe de tenue au courant de foudre	H
Tension alternative permanente assignée (50/60 Hz) (U_wAC )	250 V
Tension assignée de choc d'amorçage (U_{r imp} )	≤ 1,25 kV
Température d'utilisation (T_U )	-40 °C ... +60 °C
Température de montage	-5 °C ... +50 °C
Indice de protection	IP 67
Certifications	Inmetro
Certifications ATEX	DEKRA 11ATEX0178 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz	II 2 G Ex d IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières	II 2 D Ex tb IIIC T80 °C Db IP 66/67
Certifications CEIEx	CEIEx KEM 09.0051X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz	Ex d IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières	Ex tb IIIC T80°C Db IP 66/67
Certifications Inmetro	TÜV 17.0698 X
Sigle Ex selon EN 60079-0 et EN 60079-1 : gaz	Ex db IIC T6 Gb
Sigle Ex selon EN 60079-0 et EN 60079-31 : poussières	Ex tb IIIC T80 °C Db IP 66/67

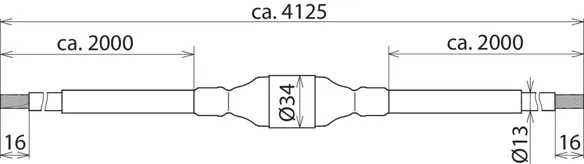

Longueur du boîtier	123 mm
Diamètre du boîtier	34 mm
Matériau de l'enveloppe	en matière plastique; étanchéité à l'eau, enrobage réalisé par injection
Raccordement enveloppe	NYY-J-1x25 mm²
Longueur de câble	2x env. 2000 mm
Caractéristiques techniques supplémentaires :	--------------------
– Tension alternative permanente assignée (50/60 Hz) (I_max )	500 A/0,2 s
– Courant nominal de décharge (8/20 µs) (I_n )	100 kA
– Tension alternative d'amorçage (50/60 Hz) (U_aw )	≤ 0,5 kV
