Part No. 942330 DG MP TNC ACI 275 FM

GTIN 4013364495319, Customs tariff No. (EU): 85363030, Gross weight: 348.11 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre DEHNguard MP TNC ACI 275 FM
Parafoudre tripolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-S, largeur 3 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNC ACI 275 FM
Référence: 942330
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – Résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension sous 5 kA (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Caractéristique de la surtension temporaire (U_T)	335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – Résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 942330 was added to Notepad.

Go to Notepad

Product 942330 was added to the cart.

Go to Web-Shop

Part No. 942440 DG MP TNS ACI 275 FM

GTIN 4013364477148, Customs tariff No. (EU): 85363030, Gross weight: 377.08 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre DEHNguard MP TNS ACI 275 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN-S, largeur 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TNS ACI 275 FM
Référence: 942440
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – Résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Caractéristique de la surtension temporaire (U_T)	335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – Résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 942440 was added to Notepad.

Go to Notepad

Product 942440 was added to the cart.

Go to Web-Shop

Part No. 942341 DG MP TT ACI 275 FM

GTIN 4013364477186, Customs tariff No. (EU): 85363030, Gross weight: 377.71 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre DEHNguard MP TT ACI 275 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN-S, largeur 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT ACI 275 FM
Référence: 942341
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 942341 was added to Notepad.

Go to Notepad

Product 942341 was added to the cart.

Go to Web-Shop

Part No. 942342 DG MP TT ACI 385 FM

GTIN 4013364484870, Customs tariff No. (EU): 85363030, Gross weight: 439.00 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre DEHNguard MP TT ACI 385 FM
Parafoudre quadripolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN-S, largeur 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT ACI 385 FM
Référence: 942342
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 942342 was added to Notepad.

Go to Notepad

Product 942342 was added to the cart.

Go to Web-Shop

Part No. 942220 DG MP TN ACI 275 FM

GTIN 4013364495425, Customs tariff No. (EU): 85363030, Gross weight: 234.63 g, PU: 1.00 pièce(s)

Images

Additional information

Parafoudre DEHNguard MP TN ACI 275 FM
Parafoudre bipolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TN, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TN ACI 275 FM
Référence: 942220
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – Résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-PE]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Caractéristique de la surtension temporaire (U_T)	335 V / 5 sec. – Résistance
Caractéristique de la surtension temporaire (U_T)	440 V / 120 min. – Résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 942220 was added to Notepad.

Go to Notepad

Product 942220 was added to the cart.

Go to Web-Shop

Part No. 942121 DG MP TT 2P ACI 275 FM

GTIN 4013364495364, Customs tariff No. (EU): 85363030, Gross weight: 250.04 g, PU: 1.00 pièce(s)

Images

Additional information

Parafoudre DEHNguard MP TT 2P ACI 275 FM
Parafoudre bipolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 275 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 2P ACI 275 FM
Référence: 942121
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	20 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 942121 was added to Notepad.

Go to Notepad

Product 942121 was added to the cart.

Go to Web-Shop

Part No. 942122 DG MP TT 2P ACI 385 FM

GTIN 4013364495371, Customs tariff No. (EU): 85363030, Gross weight: 250.24 g, PU: 1.00 pièce(s)

Images

Additional information

Parafoudre DEHNguard MP TT 2P ACI 385 FM
Parafoudre bipolaire, modulaire, enfichable
avec
interrupteur ACI/éclateur intégré
et borne de raccordement double push-in pour
le câblage de dérivation et le câblage en série
adapté aux systèmes TT et TN, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Indication de défaut
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Résistance aux courts-circuits : 25 kAeff
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line

produit : DEHN
Type: DG MP TT 2P ACI 385 FM
Référence: 942122
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA, VDE

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant nominal avec câblage en V (I_L )	40 A
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Protection maximale contre les surintensités côté réseau avec câblage en V	40 A gG
Protection maximale contre les surintensités côté réseau avec câblage de dérivation (double connexion 2 x 10 mm²)	aucune
Surtension temporaire [L-N], caractéristique (U_T)	335 V / 5 sec. – Résistance
Surtension temporaire [L-N], caractéristique (U_T)	440 V / 120 min – Résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²brins rigides
Section de raccordement (min.)	6 mm²brins souples
Section de raccordement (max.)	10 mm²brins rigides/souples
Section de raccordement (min.) avec manchon de bout	1,5 mm²
Section de raccordement (max.) avec manchon de bout	6 mm²
Section de raccordement (max.) avec manchon de bout, sans col	10 mm²
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA, VDE
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 942122 was added to Notepad.

Go to Notepad

Product 942122 was added to the cart.

Go to Web-Shop

Part No. 952330 DG M TNC ACI 275 FM

GTIN 4013364376649, Customs tariff No. (EU): 85363030, Gross weight: 360.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

DEHNguard M TNC ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TN-C 230/400 V (3 pôles),
largeur 3 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TNC ACI 275 FM
Référence: 952330
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension sous 5 kA (U_P )	≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	3 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 952330 was added to Notepad.

Go to Notepad

Product 952330 was added to the cart.

Go to Web-Shop

Part No. 952440 DG M TNS ACI 275 FM

GTIN 4013364376625, Customs tariff No. (EU): 85363030, Gross weight: 450.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

DEHNguard M TNS ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TN-S 230/400 V (4 pôles),
largeur 4 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TNS ACI 275 FM
Référence: 952440
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 952440 was added to Notepad.

Go to Notepad

Product 952440 was added to the cart.

Go to Web-Shop

Part No. 952341 DG M TT ACI 275 FM

GTIN 4013364376632, Customs tariff No. (EU): 85363030, Gross weight: 455.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

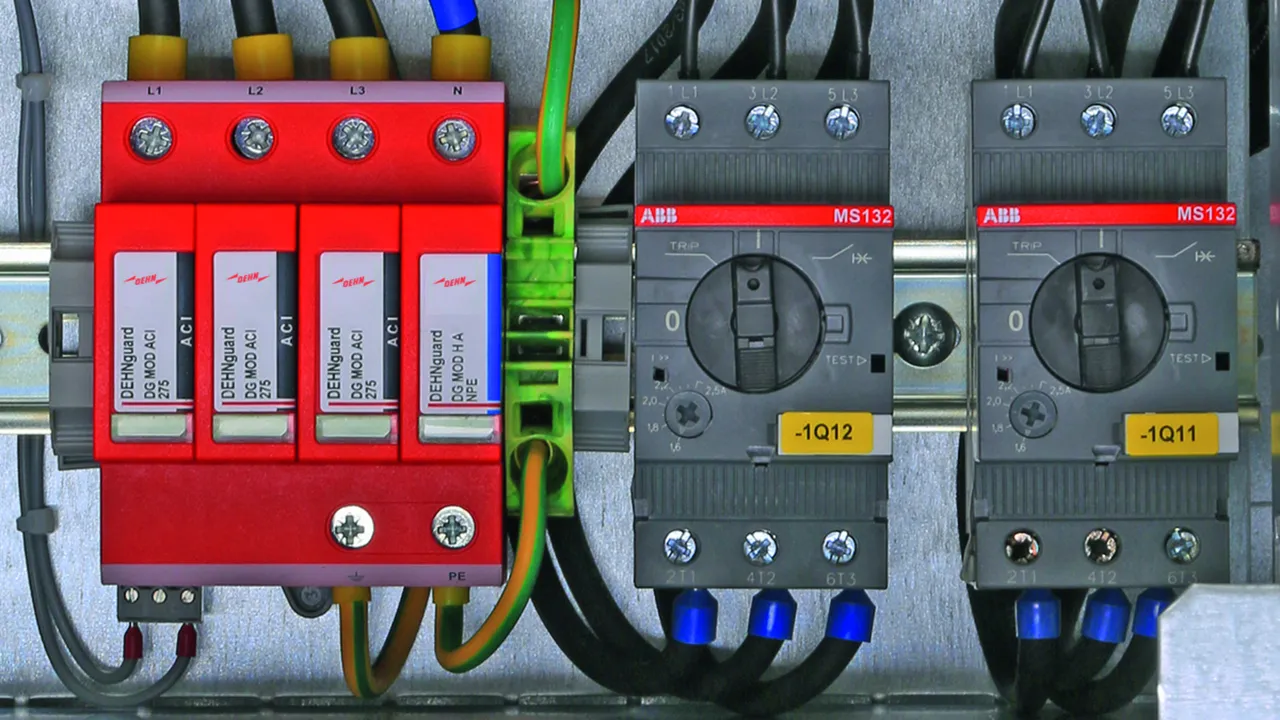

DEHNguard M TT ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TT-TNS 230/400 V (4 pôles),
largeur 4 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TT ACI 275 FM
Référence: 952341
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 952341 was added to Notepad.

Go to Notepad

Product 952341 was added to the cart.

Go to Web-Shop

Part No. 952342 DG M TT ACI 385 FM

GTIN 4013364387850, Customs tariff No. (EU): 85363030, Gross weight: 520.00 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre avec technologie ACI DEHNguard M TT ACI 385 FM
Parafoudre quadripolaire, modulaire, enfichable
avec interrupteur ACI / éclateur
adapté aux systèmes TT et TN-S 230/400 V, largeur 4 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Aucun fusible externe supplémentaire nécessaire
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line
Affichage de défaut mécanique pour parafoudre

produit : DEHN
Type: DG M TT ACI 385 FM
Référence: 952342
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230/400 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	4 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
– Courant de court-circuit présumé max.	50 kA_eff

Product 952342 was added to Notepad.

Go to Notepad

Product 952342 was added to the cart.

Go to Web-Shop

Part No. 952220 DG M TN ACI 275 FM

GTIN 4013364376656, Customs tariff No. (EU): 85363030, Gross weight: 245.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

DEHNguard M TN 2P ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TN 230/400 V (2 pôles),
largeur 2 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TN ACI 275 FM
Référence: 952220
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension d'utilisation permanente max AC [L-PE] (U_C )	275 V (50 / 60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 952220 was added to Notepad.

Go to Notepad

Product 952220 was added to the cart.

Go to Web-Shop

Part No. 952121 DG M TT 2P ACI 275 FM

GTIN 4013364376663, Customs tariff No. (EU): 85363030, Gross weight: 255.00 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

DEHNguard M TT 2P ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
pour schéma de liaison à la terre TT 230/400 V (2 pôles),
largeur 2 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG M TT 2P ACI 275 FM
Référence: 952121
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	275 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 952121 was added to Notepad.

Go to Notepad

Product 952121 was added to the cart.

Go to Web-Shop

Part No. 952122 DG M TT 2P ACI 385 FM

GTIN 4013364387867, Customs tariff No. (EU): 85363030, Gross weight: 298.00 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

Parafoudre avec technologie ACI DEHNguard M TT 2P ACI 385 FM
Parafoudre bipolaire, modulaire, enfichable
avec interrupteur ACI / éclateur
adapté aux systèmes TT et TN-S, largeur 2 modules standard
avec contact de télésignalisation
Parafoudre type 2 selon EN 61643-11
Tension continue maximale : 385 V AC
Niveau de protection : <= 1,5 kV
Courant nominal de décharge : 20 kA
Aucun fusible externe supplémentaire nécessaire
Coordination énergétique selon DIN EN 62305-4
Parafoudre de la gamme Red/Line
Affichage de défaut mécanique pour parafoudre

produit : DEHN
Type: DG M TT 2P ACI 385 FM
Référence: 952122
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent max AC [L-N] (U_C )	385 V (50/60 Hz)
Tension max. de régime permanent AC [N-PE] (U_C )	255 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) [L-N] (I_n )	20 kA
Courant nominal de décharge (8/20 µs) [N-PE] (I_n )	80 kA
Courant max. de décharge (8/20 µs) [L-NE] (I_max )	40 kA
Courant max. de décharge (8/20 µs) [N-PE] (I_max )	120 kA
Niveau de protection [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Niveau de protection [L-N]/[N-PE] à 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacité d'extinction du courant de suite [N-PE] (I_fi )	100 A_eff
Temps de réponse [L-N] (t_A )	≤ 100 ns
Temps de réponse [N-PE] (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Surtension temporaire [L-N], caractéristique (U_T)	440 V/120 min – résistance
Surtension temporaire [N-PE], caractéristique (U_T)	1200 V/200 ms – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	2 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
– Courant de court-circuit présumé max.	50 kA_eff

Product 952122 was added to Notepad.

Go to Notepad

Product 952122 was added to the cart.

Go to Web-Shop

Part No. 952100 DG S ACI 275 FM

GTIN 4013364376526, Customs tariff No. (EU): 85363030, Gross weight: 142.10 g, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

CAD files

DEHNguard S ACI 275 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
largeur 1 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG S ACI 275 FM
Référence: 952100
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	275 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension sous 5 kA (U_P )	≤ 1.5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples

Product 952100 was added to Notepad.

Go to Notepad

Product 952100 was added to the cart.

Go to Web-Shop

Part No. 952113 DG S ACI 385 FM

GTIN 4013364387874, Customs tariff No. (EU): 85363030, Gross weight: 158.00 g, PU: 1.00 pièce(s)

Images

Additional information

CAD files

DEHNguard S ACI 385 FM
Parafoudre modulaire débrochable de type 2 conforme à la norme NF EN 61643-11
Intégrant la technologie ACI : protection intégrée et sélectif avec la protection amont ≥ 40 A
Aucun fusible ou disjoncteur externe supplémentaire requis
largeur 1 modules DIN
Avec contact de télésignalisation
Tension max. d'utilisation : 275V c.a.
Niveau de protection Up : ≤ 1,5kV
Courant nominal de décharge (In): 20kA
Tenue au courant de court-circuit : Isccr = 25kA max
Résistance aux TOV donnée à 440 V (AC)
Coordination énergétique avec les parafoudres de la famille Red / Line selon NF EN 62305-4

produit : DEHN
Type: DG S ACI 385 FM
Référence: 952113
ou équivalent

Certificates

ACI-Technology

A further development of CI technology, ACI technology consists of a switch/spark gap combination connected in series with a heavyduty varistor. This ensures the simple design and safe operation of the surge protective device. Other features are safe dimensioning, TOV withstand, a connection cross-section of only 6 mm² Cu and zero leakage current. Surge arresters with ACI technology offer maximum safety and system availability.

Technical data

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Protection externe supplémentaire nécessaire	non
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Certifications	KEMA

SPD selon NF EN 61643-11/... CEI 61643-11	Type 2/Classe II
Coordination énergétique avec les équipements terminaux (≤ 10 m)	Type 2 + Type 3
Tension nominale AC (U_N )	230 V (50/60 Hz)
Tension max. de régime permanent AC (U_C )	385 V (50/60 Hz)
Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Courant max. de décharge (8/20 µs) (I_max )	40 kA
Niveau de protection en tension (U_P )	≤ 1,5 kV
Niveau de protection en tension sous 5 kA (U_P )	≤ 1.5 kV
Temps de réponse (t_A )	≤ 100 ns
Protection externe supplémentaire nécessaire	non
Résistance au court-circuit (I_SCCR )	25 kA_eff
Caractéristique de la surtension temporaire (U_T)	440 V/120 min – résistance
Courant de fuite	absence de courant de fuite
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indication de fonctionnement/de défaut	vert/rouge
Nombre de ports	1
Section de raccordement (min.)	1,5 mm²rigide/brins souples
Section de raccordement (max.)	35 mm² multi-brins/25 mm²brins souples
Montage sur	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Thermoplastique, couleur rouge, UL 94 V-0
Prévu pour le montage	à l'intérieur
Indice de protection	IP 20
Encombrement	1 modules, DIN 43880
Certifications	KEMA
Contacts de télésignalisation/Type de contact	Inverseur
Capacité de commutation AC	250 V/0,5 A
Capacité de commutation DC	250 V/0,1 A ; 125 V/0,2 A ; 75 V/0,5 A
Section de raccordement pour bornes de télésignalisation	max. 1,5 mm² rigide/brins souples
Caractéristiques techniques supplémentaires :	---------------------------------
– Courant de court-circuit présumé max.	50 kA_eff

Product 952113 was added to Notepad.

Go to Notepad

Product 952113 was added to the cart.

Go to Web-Shop

DEHNguard ACI

DEHNguard MP TNC ACI 275 FM

Part No. 942330 DG MP TNC ACI 275 FM

You are not authorized to download 942XXX_DG_MP_TNC_ACI_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_TNC_ACI_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_TNC_ACI_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_TNC_ACI_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_TNC_ACI_XXX_FM_m_D.dxf

ACI-Technology

Product 942330 was added to Notepad.

Product 942330 was added to the cart.

DEHNguard MP TNS ACI ... FM

Part No. 942440 DG MP TNS ACI 275 FM

You are not authorized to download 942440.stp

You are not authorized to download 942440.igs

You are not authorized to download 942440.jt

You are not authorized to download 942440.dwg

You are not authorized to download 942341_942440m.dxf

ACI-Technology

Product 942440 was added to Notepad.

Product 942440 was added to the cart.

DEHNguard MP TT ACI ... FM

Part No. 942341 DG MP TT ACI 275 FM

You are not authorized to download 942440.stp

You are not authorized to download 942440.igs

You are not authorized to download 942440.jt

You are not authorized to download 942440.dwg

You are not authorized to download 942341_942440m.dxf

ACI-Technology

Product 942341 was added to Notepad.

Product 942341 was added to the cart.

Part No. 942342 DG MP TT ACI 385 FM

You are not authorized to download 942440.stp

You are not authorized to download 942440.igs

You are not authorized to download 942440.jt

You are not authorized to download 942440.dwg

You are not authorized to download 942341_942440m.dxf

ACI-Technology

Product 942342 was added to Notepad.

Product 942342 was added to the cart.

DEHNguard MP TN ACI 275 FM

Part No. 942220 DG MP TN ACI 275 FM

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf

ACI-Technology

Product 942220 was added to Notepad.

Product 942220 was added to the cart.

DEHNguard MP TT 2P ACI ... FM

Part No. 942121 DG MP TT 2P ACI 275 FM

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf

ACI-Technology

Product 942121 was added to Notepad.

Product 942121 was added to the cart.

Part No. 942122 DG MP TT 2P ACI 385 FM

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM_m_D.dxf

ACI-Technology

Product 942122 was added to Notepad.

Product 942122 was added to the cart.

DEHNguard M TNC ACI 275 FM

Part No. 952330 DG M TNC ACI 275 FM

You are not authorized to download 952330.stp

You are not authorized to download 952330.igs

You are not authorized to download 952330.jt

You are not authorized to download 952330.dwg

You are not authorized to download 952330m_E.dxf

You are not authorized to download DEHN.952330.wspak

You are not authorized to download DEHN.952330.edz

ACI-Technology

Product 952330 was added to Notepad.
