Überspannungsschäden vermeiden,
PV-Anlagen schützen
PV-Anlagen schützen
Generatoranschlusskästen für Photovoltaikanlagen
Die anschlussfertige Systemlösung DEHNcube PV schützt Wechselrichter und PV-Module vor Überspannungen. Der Generatoranschlusskasten ist für 1 MPP-, 2 MPP und 3 MPP-Anwendungen sowie für die gängigen Wechselrichtertypen verfügbar. Mit original MC4-Steckverbindung oder Schraubanschlusstechnik / Kabeleinführung.
Alle Vorteile
auf einen Blick
Flexible Anschlusstechnik
Ob Push-in-Technik oder original MC4-Steckverbindung - wählen Sie die Produktvariante, die am besten zu Ihren Installationsanforderungen passt.
Einfache und schnelle Installation
Eine werksseitige Vormontage aller wichtiger Komponenten erspart Ihnen wertvolle Zeit.
Schnelle Wandmontage
Die in der Gehäuserückwand gut zugänglichen Montagelöcher erleichtern die Installation.
Geschützte PV-Anlage
Der integrierte Ableiter schützt Wechselrichter und PV-Module vor Überspannungen.
Produktvarianten
Für Gebäude mit äußerem Blitzschutz
Trennungsabstand nicht eingehalten
Überspannungsschutz DC
Typ 1 Kombi-Ableiter DEHNcombo
900975

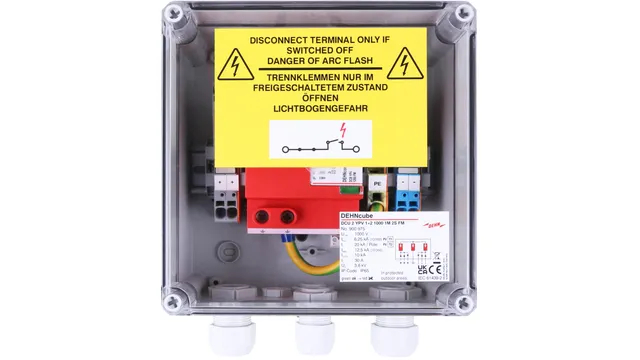

DEHNcube 2 YPV 1+2 1000 1M 2S FM
Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von einem MPP-Eingang und je zwei Strings. Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.
900976

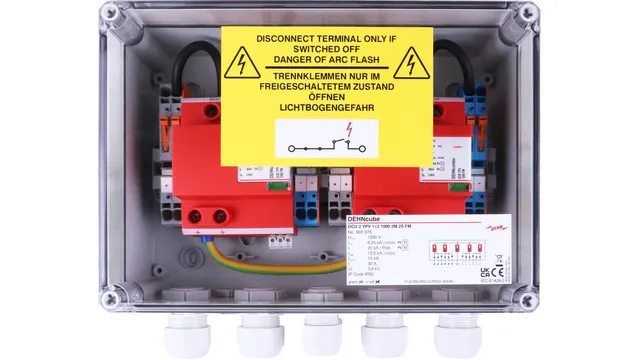

DEHNcube 2 YPV 1+2 1000 2M 2S FM
Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von zwei MPP-Eingängen und je zwei Strings. Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.
900985
DEHNcube 2 YPV 1+2 1200 1M 1S MC4
Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von einem MPP-Eingang und je einem String.
900986
DEHNcube 2 YPV 1+2 1200 2M 1S MC4
Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von zwei MPP-Eingängen und je einem String.
900978

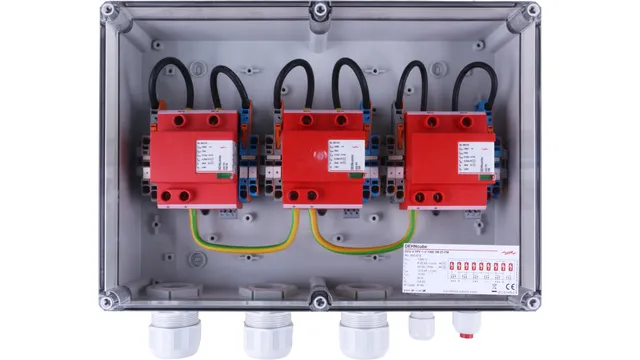

DEHNcube 2 YPV 1+2 1000 3M 2S FM
Generatoranschlusskasten für PV-Systeme bis zu 1000 V DC mit Trennklemmen zum Schutz von drei MPP-Eingängen und je zwei Strings. Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

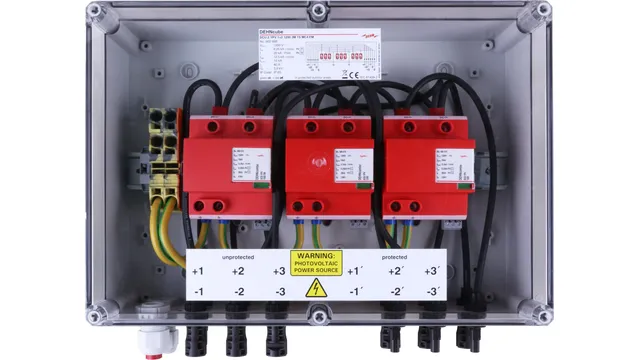

900987

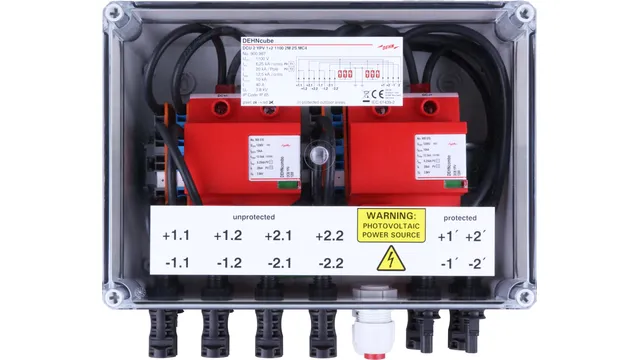

DEHNcube 2 YPV 1+2 1200 2M 2S MC4
Generatoranschlusskasten für PV-Systeme bis zu 1200 V DC zum Schutz von zwei MPP-Eingängen und je zwei Strings.
Für Gebäude ohne äußeren Blitzschutz |
Für Gebäude mit äußerem Blitzschutz und Trennungsabstand eingehalten
Überspannungsschutz DC
Typ 2 Ableiter DEHNguard YPV
900911
DEHNcube 2 YPV 1100 1M 1S MC4 FM
Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und je einem String.

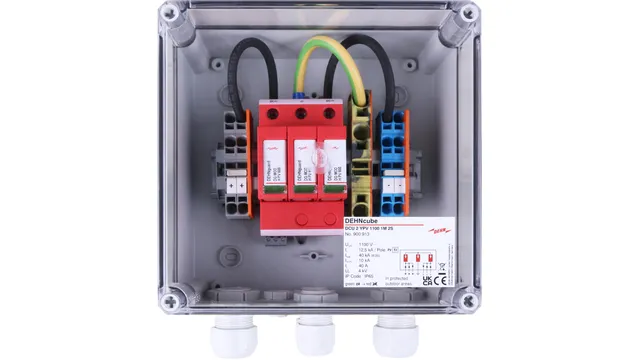

900913
DEHNcube 2 YPV 1100 1M 2S
Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von einem MPP-Eingang und zwei Strings. Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.
900921
DEHNcube 2 YPV 1100 2M 1S
Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String. Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.
900923

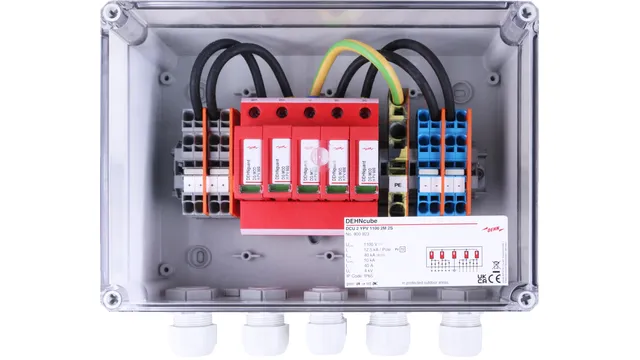

DEHNcube 2 YPV 1100 2M 2S
Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je zwei Strings. Mit Überspannungsschutz und Push-in Klemmen für den Ein- und Ausgang.

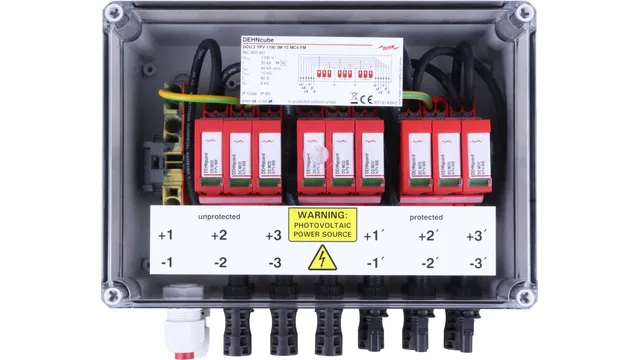

900924
DEHNcube 2 YPV 1100 2M 1S MC4
Generatoranschlusskasten für PV-Systeme bis zu 1100 V DC zum Schutz von zwei MPP-Eingängen und je einem String.
Übersichtliche Auswahl – schnell zum richtigen Produkt
Wählen Sie – passend zu Ihren individuellen Anforderungen – aus unserem übersichtlichen Produktportfolio.
Für Gebäude mit oder ohne äußeren Blitzschutz, mit Schraubanschluss / Kabeleinführung oder original MC4-Steckverbindung.
DEHN bietet Ihnen die passend Lösung.
Normative Vorgaben beachten
Bitte beachten Sie die Vorgaben der NIN 2020 Teil 7.12.4. Sie beschreibt Schutzmaßnahmen für den äußeren und inneren Blitzschutz bei der Anwendung von PV-Stromversorgungssystemen. Wodurch u.a. auch Überspannungsschutz zum besonderen Schutz des Wechselrichters auf der DC-Seite erforderlich ist.
Diese Anforderungen gelten übrigens nicht nur für Gebäude mit einem äußeren Blitzschutzsystem. Die NIN 2020 Teil 7.12 verweist bei der Errichtung von PV-Anlagen hinsichtlich des Überspannungsschutzes ebenfalls auf das Beiblatt 5.
Zudem bietet auch die IEC 61643-32 Informationen zu Auswahl und Einsatz von Überspannungsschutzeinrichtungen in PV-Stromversorgungssystemen. Sowohl diese Norm als auch die NIN 2020 Teil 7.12.4 beschreiben 3 verschiedene Anwendungsfälle für PV-Anlagen auf Gebäuden, die Grundlage für Planung und Auswahl der Schutzmaßnahmen sind:
Gebäude mit PV-Anlage, ohne äußeren Blitzschutz
Gebäude mit PV-Anlage, mit äußerem Blitzschutz und ausreichendem Trennungsabstand
Gebäude mit PV-Anlage, mit äußerem Blitzschutz ohne ausreichendem Trennungsabstand
Schutzkonzept
Überspannungsschutz für Photovoltaik im Wohnbau
In vielen Einfamilienhäusern wird Strom nicht mehr nur genutzt, sondern auch direkt selbst erzeugt. Der über die PV-Anlage erzeugte Strom deckt einen Teil des Energiebedarfs, z.B. für den Betrieb der Wärmepumpe, das Laden des Elektroautos oder die intelligente Haustechnik. Sichern Sie das Gesamtsystem vor Störungen durch Blitz- und Überspannungseinwirkung und vermeiden Sie damit den Ausfall der sensiblen, elektronischen Technik.
Mehr erfahrenDownloads
| Flyer | DEHNcube 2 YPV | Überspannungsschäden vermeiden, PV-Anlagen schützen | .pdf 1.5 MB |
| Auswahlhilfe | DEHNcube 2 YPV | Alle Produktvarianten in der Übersicht | .pdf 0.8 MB |
| Auswahlhilfe | Schutzkonzept für PV-Anlagen | Für Gebäude ohne äußeren Blitzschutz: Überspannungsschutz, Potentialausgleich und Erdung | .pdf 2.6 MB |
| Auswahlhilfe | Schutzkonzept für PV-Anlagen | Für Gebäude mit äußerem Blitzschutz: Potentialausgleich, Blitz- und Überspannungsschutz | .pdf 1.4 MB |
