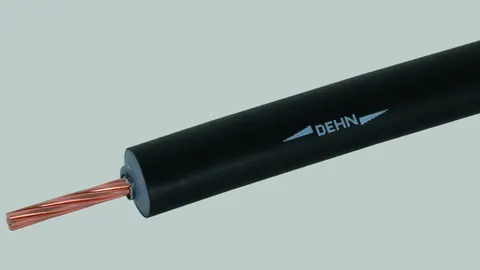

Cable HVI

Derivador aislado resistente a la alta tensión para mantener la distancia de separación de partes con conductividad eléctrica. Empleable hasta una distancia de separación equivalente de s ≤ 75 cm (en aire) or s ≤ 150 cm (material de construcción sólido)

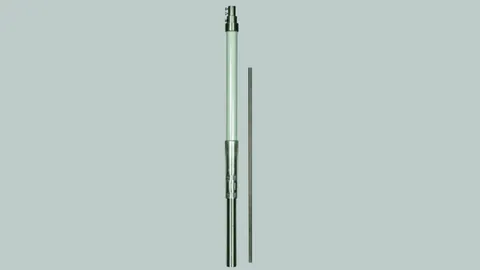

Tubo de soporte con cable HVI

Tendido interior del cable HVI en el tubo de soporte con poca superficie expuesta al viento.

Para su utilización hasta una distancia de separación s ≤ 75 cm (en aire) o s ≤ 150 cm (en material de construcción sólido).

Indicar la longitud del conductor en el pedido (en múltiplos de 0,5 m).

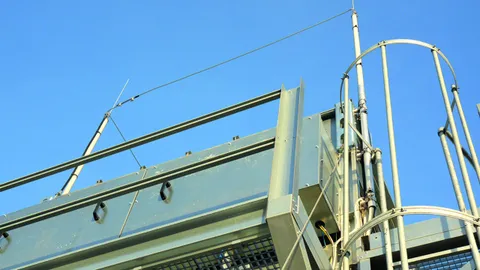

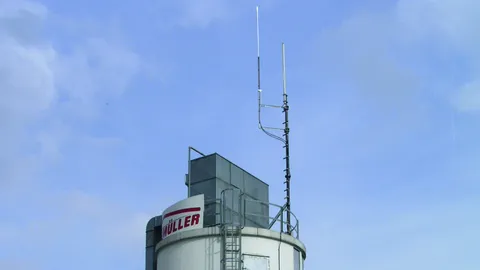

Mástil captador con el cable HVI

Para una longitud máxima libre del elemento captador total de 8,5 m.
Debe hacerse la fijación con tres soportes variables (Art Nº 105 345).
Longitud de transporte 6000 mm

Cable HVI / Cable HVI long

Electrodo de dispersión aislado resistente a la alta tensión para asegurar la distancia de separación de las partes con conductividad eléctrica según EN 62305-3 (VDE 0185-305-3).

Para su utilización hasta una distancia de separación s ≤ 75 cm (en aire) o s ≤ 150 cm (en material de construcción sólido).

Tubos autosoportados para el cable HVI long

Elementos de conexión para el cable HVI long

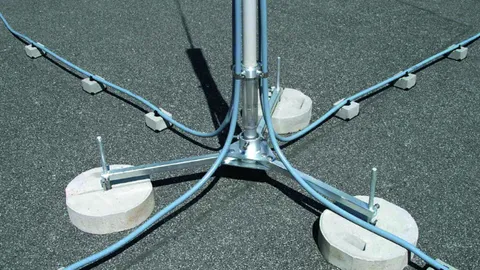

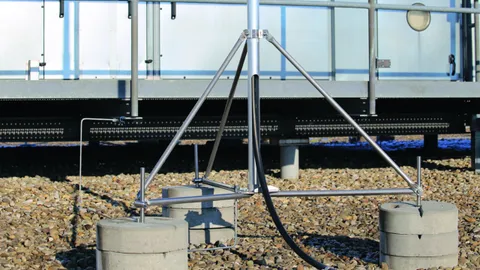

Trípode para tubos de soporte sin salida lateral

Trípodes para alojamiento de tubos autosoportados HVI para cable HVI tendido en el interior/exterior del tubo autosoportado, con caballete de sujeción doble para la conexión de 2 Rd 8-10 mm. Ajuste en la pendiente de tejado hasta máx. 10° con fijación variable en el soporte de la base.

En cada accesorio disponible por separado se encuentran los zócalos de hormigón apilables, la placa protectora y el conjunto de soportes de la base para el alojamiento de más zócalos de hormigón.

Trípodes para tubos de soporte con salida lateral

Trípodes para alojamiento de tubos autosoportados HVI para cable HVI tendido en el interior/exterior del tubo autosoportado, con caballete de sujeción doble para la conexión de 2 Rd 8-10 mm. Ajuste en la pendiente de tejado hasta máx. 10° con fijación variable en el soporte de la base.

En cada accesorio disponible por separado se encuentran los zócalos de hormigón apilables, la placa protectora y el conjunto de soportes de la base para el alojamiento de más zócalos de hormigón.

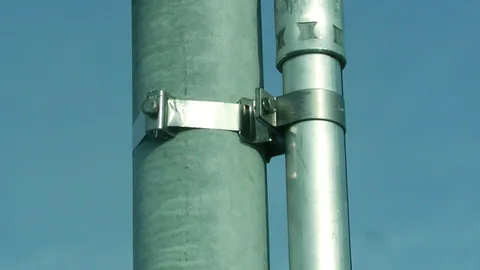

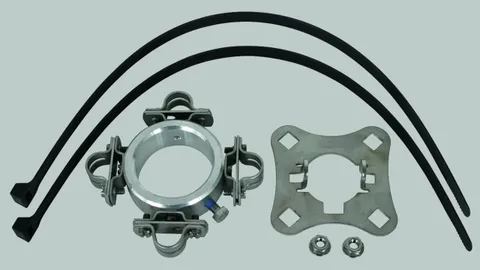

Elementos de fijación para tubos de soporte

Distanciadores para antenas Omni

Accesorios para los cables HVI y HVI long

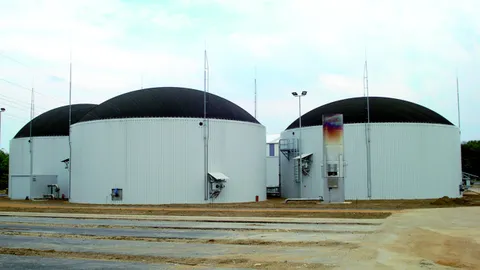

Soporte de conductores para el cable HVI en zonas Ex

El producto cable HVI es apropiado para su utilización en zonas con peligro de explosión de la zona Ex 1 (gases, vapores, mezclas) y de la zona Ex 21 (polvos). Las condiciones de instalación particulares aseguran que se evite una chispa eléctrica en las piezas metálicas cercanas durante el paso de la corriente de rayo a través del cable HVI.
Para le tendido del cable HVI en zonas Ex deben respetarse las normativas en las instrucciones de montaje.

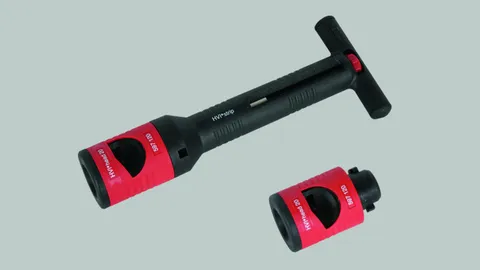

Pelacables para cables HVI light / HVI light plus / HVI

La herramienta se utiliza para pelar el revestimiento semiconductor y simultáneamente el aislamiento PE de los cables HVI light y HVI (diámetro exterior de 20 mm).
  • La herramienta consta de un mango y varios cabezales de corte intercambiables.
  • La longitud de pelado de los cables HVI light, HVI light plus o HVI se puede regular gradualmente (puntos de ajuste) de 0,2 mm por medio de la rueda de ajuste situada en el mango. La longitud ajustada se puede leer en la escala del mismo.
ManejoPosicionar la herramienta con el cabezal de corte en el extremo cortado del cable.El proceso de corte / pelado con la herramienta se efectúa por medio de un giro en sentido horario y una ligera presión sobre el cable.El cabezal de corte intercambiable se fija al mango sin herramientas mediante un acoplamiento a bayoneta.

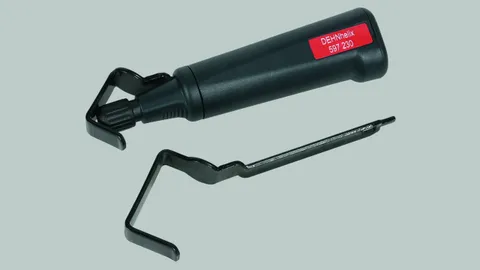

Pelacables para cables HVI light / HVI light plus / HVI

La herramienta se utiliza para pelar el revestimiento suplementario gris del cable HVI light y cable HVI. DEHNhelix está compuesto por un mango y un estribo intercambiable (según el diámetro del cable).

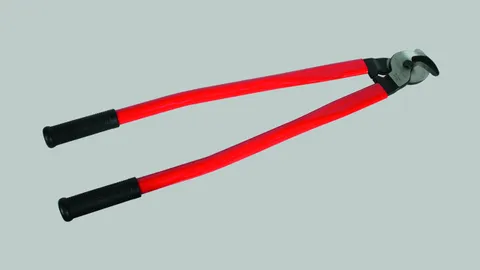

Tijeras de cable para los cables HVI

Tijeras de cable para cortar el cable HVI light, HVI (diámetro exterior 20/23 mm) y HVI power (diámetro exterior 27 mm) así como el cable CUI.
Mediante la construcción especial de las tijeras de cable pueden cortarse correctamente también los cables flexibles para simplificar la colocación de los elementos de conexión.
