Äußerer Blitzschutz für PV-Anlagen im Gewerbe
Durch große Flächen und komplexe Gebäudestrukturen ist ein äußeres Blitzschutzsystem bei Industrie- und Gewerbebauten besonders wichtig. Der äußere Blitzschutz sichert Gebäude und schützt PV-Module vor den Folgen eines direkten Blitzeinschlags. Die notwendigen Maßnahmen zur Umsetzung sind in der SN EN 62305-3 und SN 414022 geregelt.
PV-Aufdachanlagen sind aufgrund der exponierten Lage besonders gefährdet. Beugen Sie deshalb vor und verhindern Sie Schäden mit Schutzmaßnahmen von DEHN.
Bitte beachten Sie: Die SN EN 62305-3 und SN 414022 beschreibt Schutzmaßnahmen für PV-Stromversorgungssysteme. Sie unterscheidet hierbei für Gebäude mit äußerem Blitzschutz folgende Anwendungsfälle:
Trennungsabstand eingehalten
Trennungsabstand nicht eingehalten
/www.dehn-international.com/store/f/57100593/HDVORSCHAU/819600.jpg)
819600

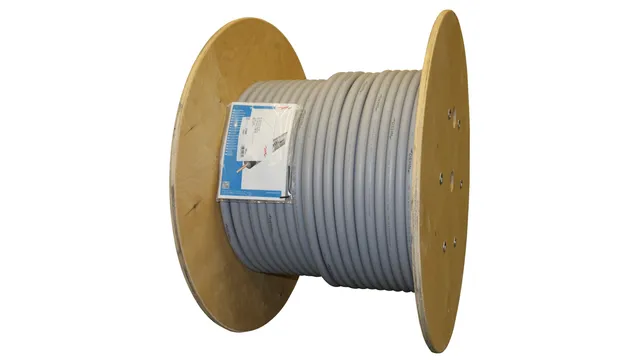

HVI light plus Leitung (Trommelware 100 m)
HVI light plus Leitung (hochspannungsfeste, isolierte Ableitung) zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3.
/www.dehn-international.com/store/f/57100602/HDVORSCHAU/819609.jpg)
819609

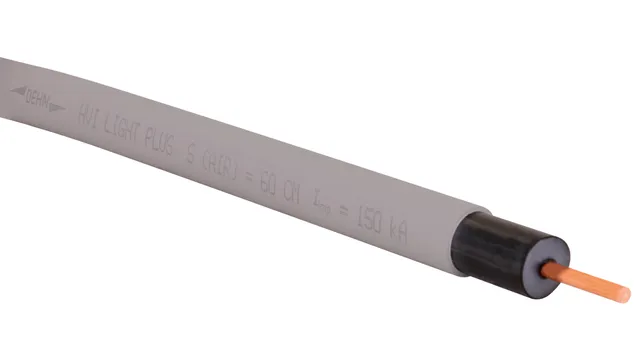

HVI light plus Leitung (abgelängt)
HVI light plus Leitung abgelängt für die Konfektionierung vor Ort. Die Leitung wird als Bund geliefert.
/www.dehn-international.com/store/f/57448768/HDVORSCHAU/819645.jpg)
819645

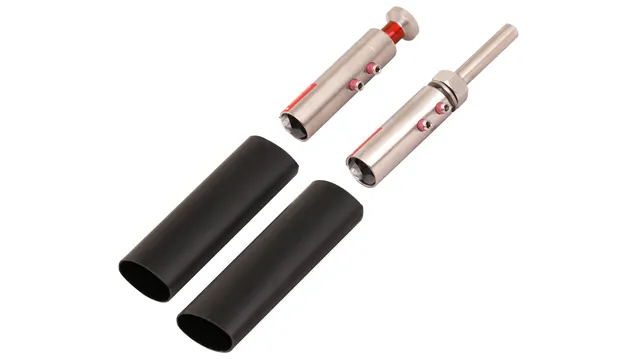

Anschlussset für HVI light plus
Anschlusselemente zum Abschließen der HVI light plus Leitung an beiden Enden.
/www.dehn-international.com/store/f/57448757/HDVORSCHAU/819640.jpg)
819640

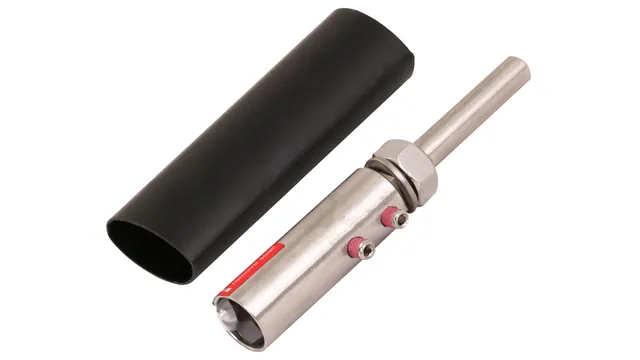

Anschlusselement für HVI light plus
Connection element for connecting the HVI light plus Conductor to other parts of the external lightning protection system or earth-termination system. Including a heat-shrinkable sleeve.
/www.dehn-international.com/store/f/57100385/HDVORSCHAU/819674.jpg)
819674

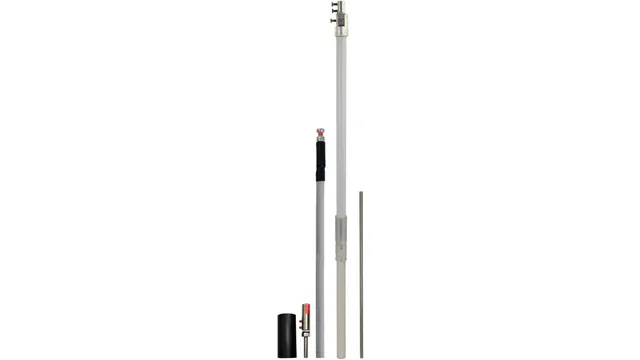

HVI light plus Leitung im Stützrohr mit Fangspitze | SET
Fangeinrichtung zum Einhalten des Trennungsabstandes. Bestandteile: Stützrohr (GFK/Al) D = 40 mm, l = 2.400 mm, Fangspitze (NIRO) l = 500 mm, HVI light plus vorkonfektioniert für Rohrinnenverlegung.
/www.dehn-international.com/store/f/57965740/HDVORSCHAU/107390.jpg)
107390

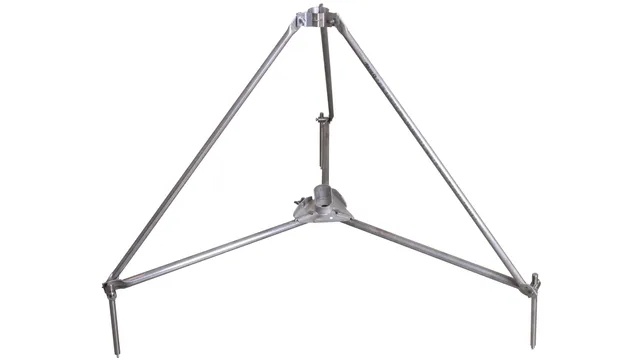

Dreibeinstativ klappbar
Dreibeinstativ (Ausführung klappbar) für Stützrohre D50 mm mit seitlichem Auslass. Mit Doppelüberleger für den Anschluss 2x Rd 8-10 mm.
/www.dehn-international.com/store/f/57483408/HDVORSCHAU/107399_1.jpg)
107399

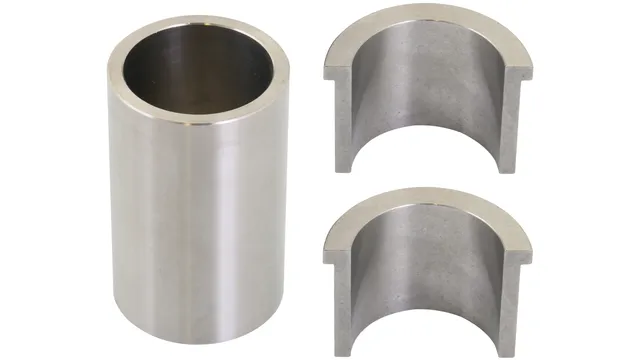

Adapterset für Drei- und Vierbeistative
Adapter set for tripods and four-legged stands for reducing the diameter from 50 mm to 40 mm.
/www.dehn-international.com/store/f/57100815/HDVORSCHAU/275460_1.jpg)
275460

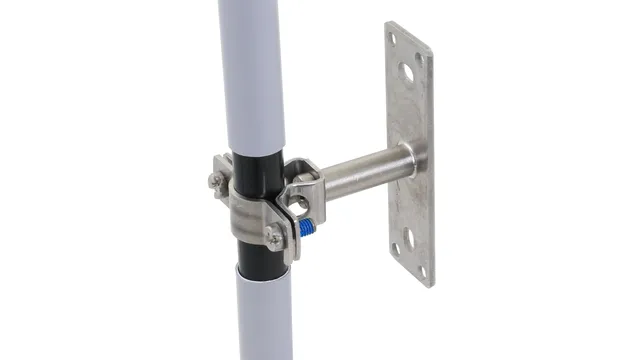

HVI light plus Ex W55 holder
Leitungshalter für die Verlegung der HVI light plus Leitung in explosionsgefährdeten Bereichen der EX-Zone 1 sowie Ex-Zone 21.
/www.dehn-international.com/store/f/58121694/HDVORSCHAU/253229.jpg)
253229

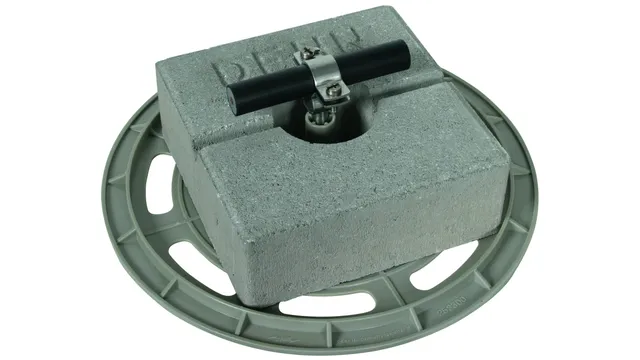

Dachleitungshalter mit Grundplatte und Betonstein | SET
Roof conductor holder with two-screw clamp made of StSt for routing the HVI conductor on flat roofs. Version with concrete block and plastic base plate, for conductors of 20-23 mm (fixed conductor routing).
/www.dehn-international.com/store/f/57448828/HDVORSCHAU/819642.jpg)
819642

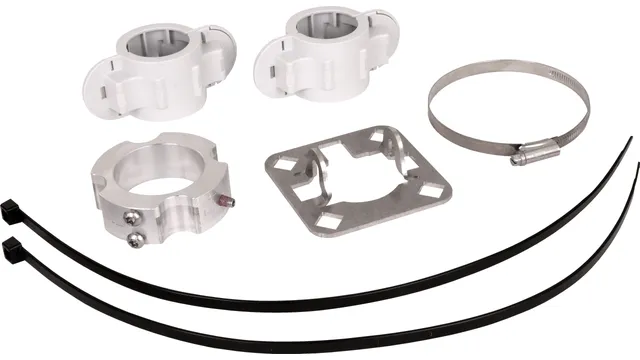

Befestigungsset Fangmast D40
Zur Montage der HVI light plus Leitung an Stützrohren mit D40 mm; bestehend aus Anschlussplatte (vierfach) und Befestigungsring mit Schelle für den Endverschluss.
/www.dehn-international.com/store/f/57448837/HDVORSCHAU/819296.jpg)
819296

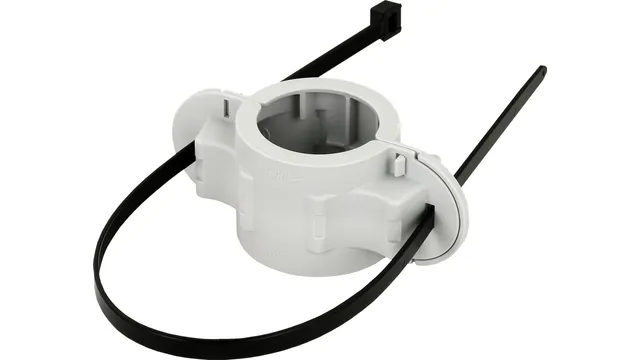

Befestigungsset für HVI light plus, D 40 mm
Fixing kit for installing the HVI light plus Conductor on HVI light plus supporting tubes, consisting of two half shells and one cable tie for fixing up to four HVI light plus Conductors in the GRP area of the supporting tube.
/www.dehn-international.com/store/f/57448857/HDVORSCHAU/819297.jpg)
819297

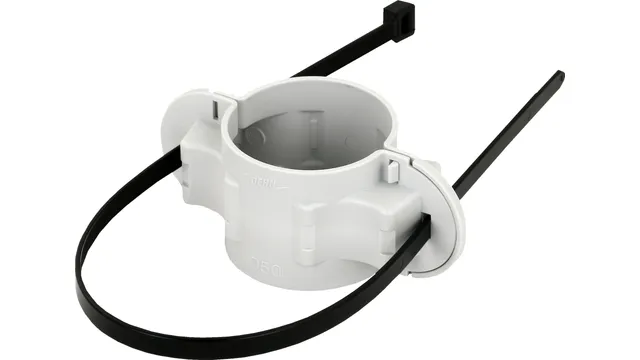

Befestigungsset für HVI und HVI light plus, D 50 mm
Fixing kit for installing the HVI light plus Conductor on HVI light plus supporting tubes, consisting of two half shells and one cable tie for fixing up to four HVI light plus Conductors in the GRP area of the supporting tube.
/www.dehn-international.com/store/f/57109018/HDVORSCHAU/540250.jpg)
540250

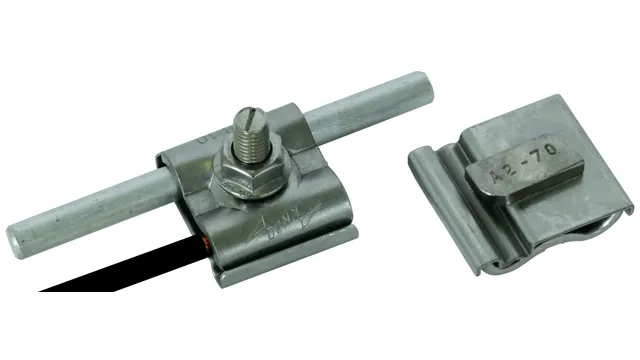

UNI-Erdungsklemme NIRO
Zum Einbinden der PV-Montagegestelle über die Führungsschienen in den Funktionspotentialausgleich / die Funktionserdung und den Blitzschutz-Potentialausgleich.
/www.dehn-international.com/store/f/57568752/HDVORSCHAU/472207.jpg)
472207

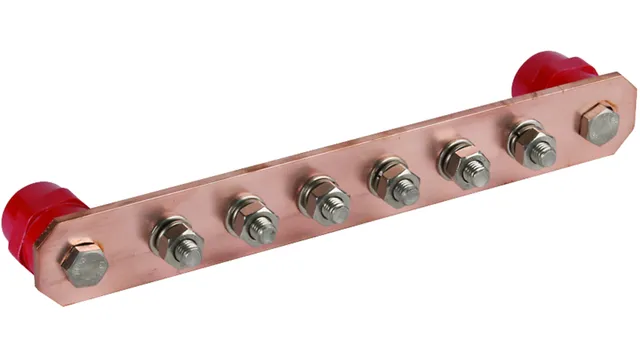

Potentialausgleichsschiene Industrie
Potentialausgleichsschiene Industrie nach DIN EN 62561-1, für den Schutz und Funktionspotentialausgleich nach DIN VDE 0100-410/540 und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).
/www.dehn-international.com/store/f/57448780/HDVORSCHAU/819646.jpg)
819646

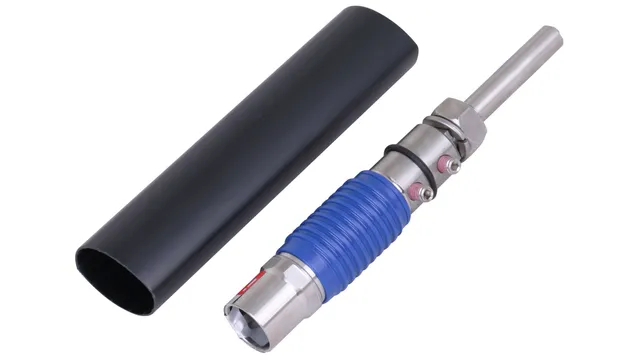

Isoliertes Anschlusselement erdseitig
Insulating connection element for sealing the HVI light plus Conductor on the earth side, including heat-shrinkable sleeve. For the dielectric withstand test of the HVI light plus.
/www.dehn-international.com/store/f/57448789/HDVORSCHAU/819647.jpg)
819647

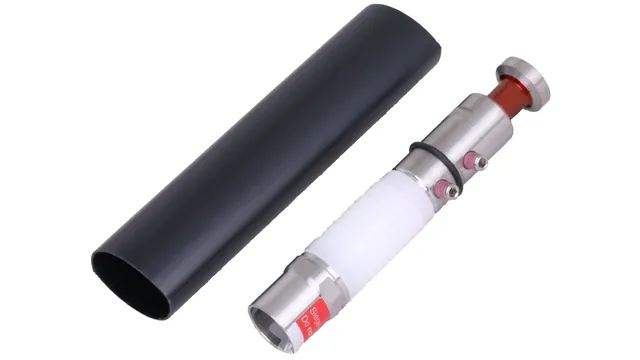

Isoliertes Anschlusselement Rohrinnenverlegung (RIV)
An insulating connection element for sealing the HVI light plus Conductor when installed inside the tube, including heat-shrinkable sleeve. For the dielectric withstand test of the HVI light plus.
/www.dehn-international.com/store/f/57448798/HDVORSCHAU/819648.jpg)
819648

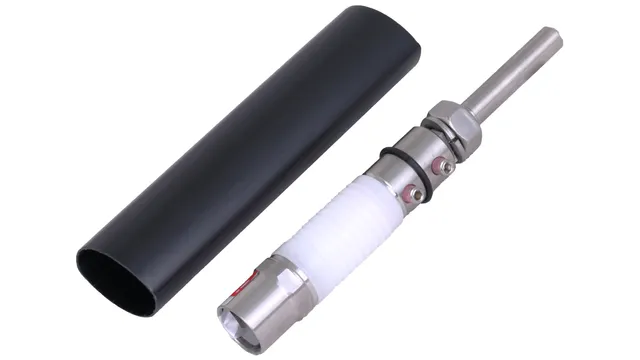

Isoliertes Anschlusselement Rohraußenverlegung (RAV)
Insulating connection element for sealing the HVI light plus Conductor when installed outside the tube, including heat-shrinkable sleeve. For the dielectric withstand test of the HVI light plus.
/www.dehn-international.com/store/f/57448818/HDVORSCHAU/819649.jpg)
819649

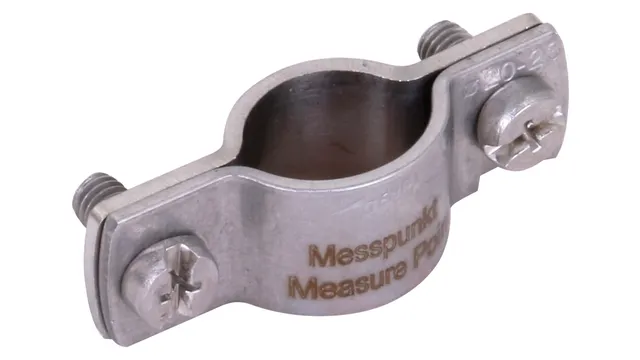

Messpunkt-Klemme
Measuring point terminal for permanent installation for connecting measuring equipment for the dielectric withstand test of HVI light plus Conductors and HVI Conductors.
/www.dehn-international.com/store/f/57386287/HDVORSCHAU/597817.jpg)
597817

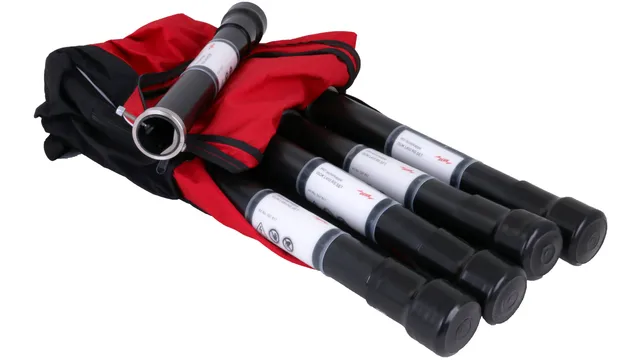

Isolierkappe HVI Set
Insulating caps for the dielectric withstand test on high-voltage-resistant, insulated down conductors. Kit: 5 pieces in a suitable rucksack.
/www.dehn-international.com/store/f/57386279/HDVORSCHAU/597125.jpg)
/www.dehn-international.com/store/f/57098115/HDVORSCHAU/101110.jpg)
101110

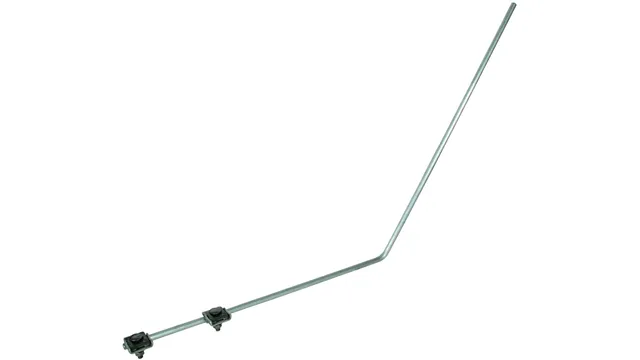

Fangspitze gewinkelt inkl. zwei Falzklemmen
Zur Befestigung an PV-Montagegestellen für den Schutz vor direktem Blitzeinschlag.
/www.dehn-international.com/store/f/58154462/HDVORSCHAU/840008_teil.jpg)
840018

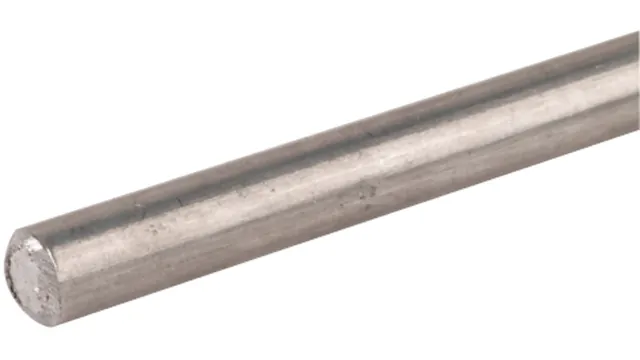

Runddraht DEHNalu
Nach DIN EN 62561-2 (VDE 0185-561-2), für den Einsatz bei Blitzschutzanlagen.
/www.dehn-international.com/store/f/57489942/HDVORSCHAU/105710.jpg)
105710

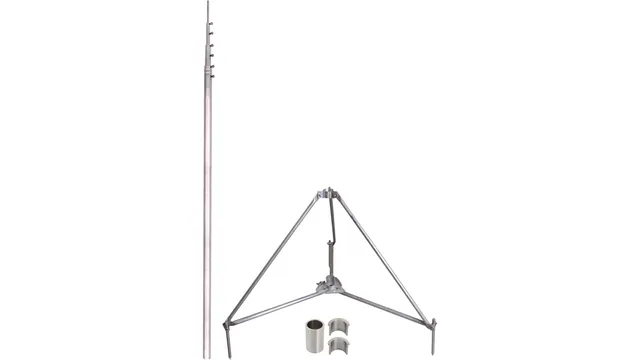

Teleskopierbare Fangstange mit Dreibeinstativ | SET
Teleskopierbare Fangstange freistehend mit klappbarem NIRO Dreibeinstativ zum Schutz von größeren Dachaufbauten.
/www.dehn-international.com/store/f/57097529/HDVORSCHAU/102340.jpg)
102340

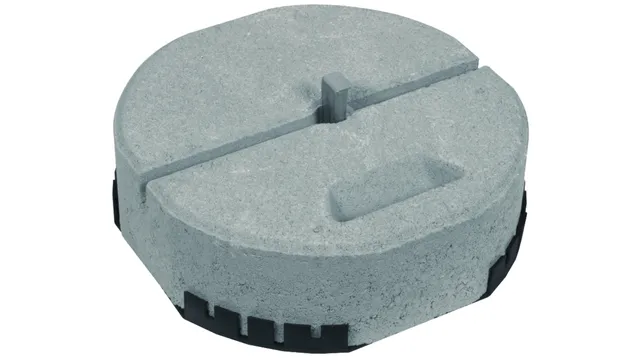

Betonsockel mit Unterlegplatte
Betonsockel für Fangstangen zum Schutz von kleineren Dachaufbauten auf Flachdächern.
/www.dehn-international.com/store/f/57106240/HDVORSCHAU/390050.jpg)
390050

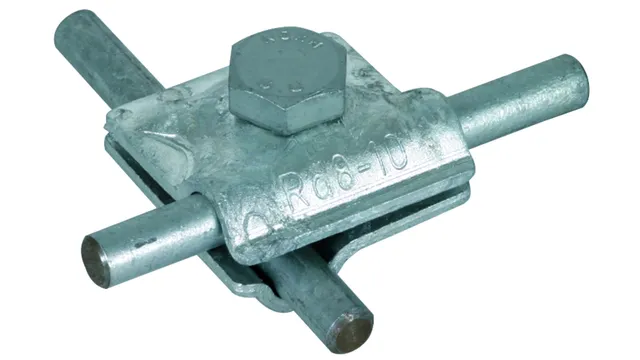

MV-Klemme
Mehrzweck-Verbindungs-Klemme nach DIN EN 62561-1 zur universellen Verwendung als Kreuz-, T- und Parallelklemme von Rundleitern.
/www.dehn-international.com/store/f/58106256/HDVORSCHAU/365010.jpg)
365010

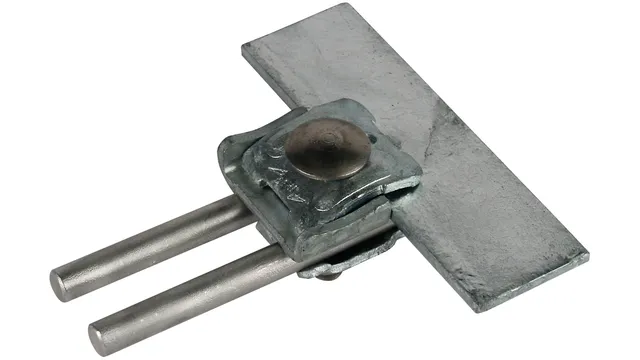

Falzklemme
Seam clamp according to EN 62561-1, for connecting round conductors with seams. With double clamp, longitudinal or cross conductor routing.
/www.dehn-international.com/store/f/57308880/HDVORSCHAU/274160.jpg)
274160
Wandleitungshalter DEHNhold
Leitungshalter DEHNhold mit geschlitztem Überleger zum Befestigen von Rundleitern.
/www.dehn-international.com/store/f/57105298/HDVORSCHAU/104905_unten.jpg)
104905

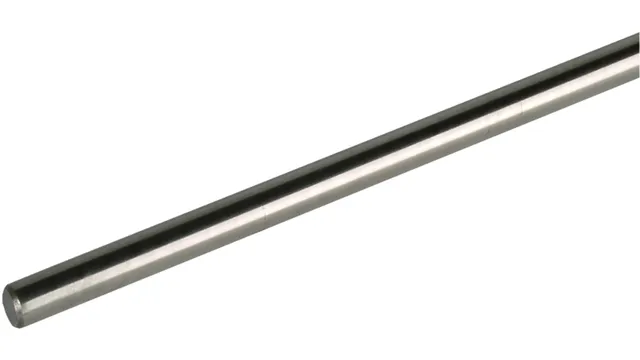

Erdeinführungsstange
Earth entry rod according to EN 62561-2, for connecting down conductors to the earth-termination system, chamfered on both ends.
/www.dehn-international.com/store/f/57096010/HDVORSCHAU/459119.jpg)
459119

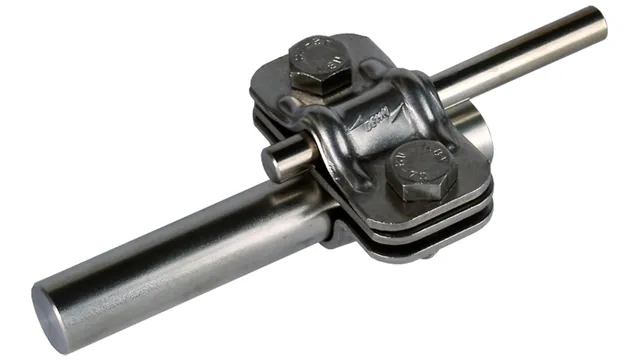

UNI-Trennklemme
UNI disconnecting clamp according to EN 62561-1, for connecting down conductors with earth entries, with intermediate plate for earth entry rods Rd 16 mm.
/www.dehn-international.com/store/f/58141088/HDVORSCHAU/319219.jpg)
319219

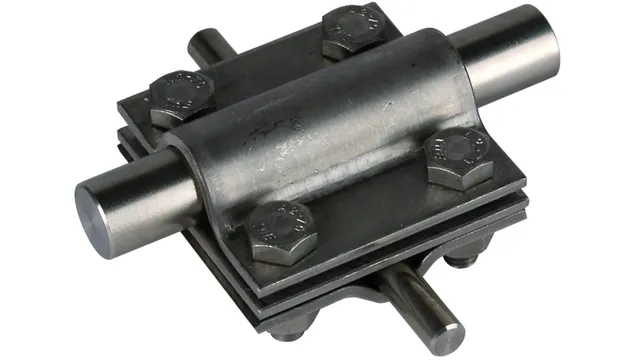

Anschlussklemme
Cross unit according to EN 62561-1, for aboveground and underground connection of round and flat conductors to air-termination / earth entry rods. Type with intermediate plate and M8 screws.
/www.dehn-international.com/store/f/57300279/HDVORSCHAU/253050.jpg)
253050

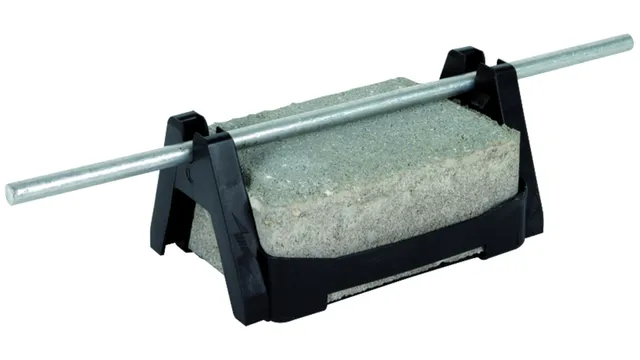

Dachleitungshalter für Flachdächer
Zur Befestigung von Rundleitern auf Flachdächern; mit 2-facher Leitungshalterung Typ FB2.
540250
UNI-Erdungsklemme NIRO
Zum Einbinden der PV-Montagegestelle über die Führungsschienen in den Funktionspotentialausgleich / die Funktionserdung und den Blitzschutz-Potentialausgleich.
/www.dehn-international.com/store/f/57108987/HDVORSCHAU/365250_064295.jpg)
365250
UNI-Falzklemme NIRO / Al
Zum Einbinden der PV-Montagegestelle am Falzblech in den Funktionspotentialausgleich / die Funktionserdung und den Blitzschutz-Potentialausgleich.
Blitzschutz für die PV-Anlage: Trennungsabstand eingehalten
Die PV-Module müssen im Schutzbereich der getrennten Fangeinrichtung angeordnet sein – unter Einhaltung des Trennungsabstandes „s“. Prinzipiell sollte ein Blitzschutzsystem bevorzugt werden, das unter Berücksichtigung der erforderlichen Trennungsabstände keine direkte Verbindung zum PV-Stromversorgungssystem aufweist.
Hierfür empfiehlt sich der Einsatz der überprüfbaren HVI Leitung von DEHN. Mit der hochspannungsfesten isolierten Ableitung HVI light plus ergibt sich die Möglichkeit einen äquivalenten Trennungsabstand von z. B. s ≤ 60 cm (Luft) einzuhalten und trotzdem die Dachfläche optimal nutzen zu können.
Blitzschutz für die PV-Anlage: Trennungsabstand nicht eingehalten
Kann der nach SN EN 62305-3 und SN 414022 errechnete Trennungsabstand (s) nicht eingehalten werden, z.B. auf einem Metalldach, muss der Blitzschutz-Potentialausgleich durchgeführt werden.
HVI Blitzschutz von DEHN
Bei konventionellen äußeren Blitzschutzanlagen gestaltet sich die Einhaltung der vorgeschriebenen Trennungsabstände oft schwierig. Herausforderungen sind Platz- und Architekturvorgaben. Die Lösung dafür bietet ein HVI Blitzschutzsystem. Der spezieller Aufbau der HVI Leitung ermöglicht die Einhaltung äquivalenter Trennungsabstände von je nach HVI Variante 45 cm bis 90 cm (Luft) zu geerdeten metallenen Gebäudeinstallationen. Alle Installationsvarianten sind gemäß DIN IEC/TS 62561-8 geprüft.
Zum HVI BlitzschutzDownloads
