Erdung und Potentialausgleich fürs Einfamilienhaus

Eine funktionsfähige Erdungsanlage ist die Grundlage für den sicheren Betrieb der elektrischen Systeme im Einfamilienhaus. Sie leitet den Blitzstrom in die Erde, wo er keinen Schaden anrichten kann. Das ist für Neubauten und Bestandsgebäude gleichermaßen wichtig. Die Erdung sorgt somit auch dafür, dass die Bewohner vor gefährlich hohen Spannungen geschützt sind.

Schenken Sie der Planung und Ausführung der Erdungsanlage genügend Aufmerksamkeit, denn Versäumnisse oder Fehler in der Errichtungsphase können Eigentümer nachträglich nicht mehr, oder nur mit sehr hohem Aufwand, korrigieren lassen.

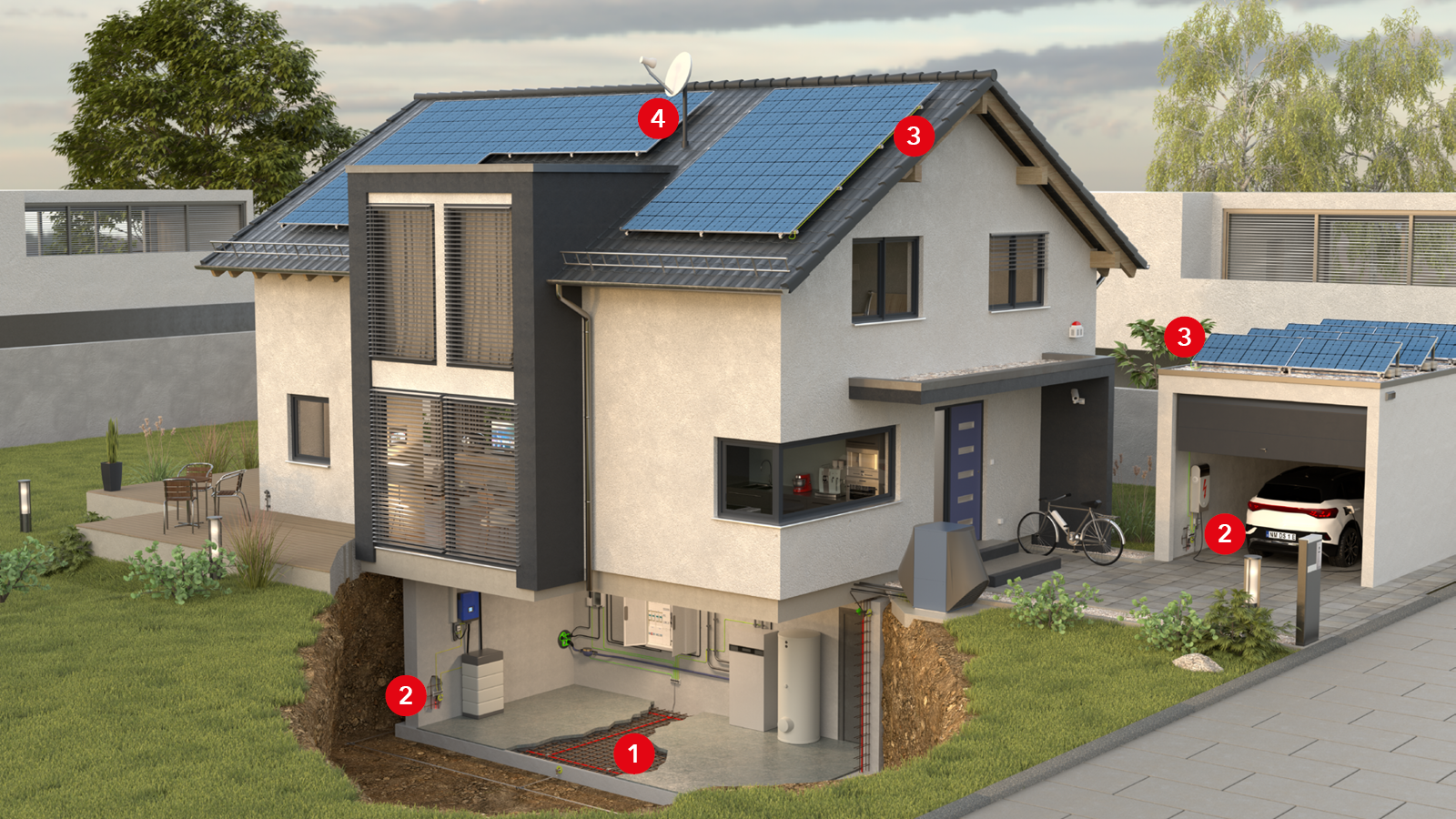

Der richtige Weg zur normgerechten Erdung für Einfamilienhäuser.

Wenn durch den Kelleraushub bereits ein Graben um das Gebäude existiert, kann ein Ringerder ohne Mehraufwand erdfühlig verlegt werden

Eine Erdungsanlage kann mit Ringerder ohne kombinierten Potentialausgleich erfolgen, sofern die normativen Bedingungen für den Verzicht auf die kombinierte Potentialausgleichsanlage erfüllt sind (s. Formblatt zur Planung einer Erdungsanlage für Einfamilienhäuser). Der Ringerder wird als geschlossener Ring um die bauliche Anlage verlegt. Dabei ist eine Maschenweite von max. 20 m x 20 m einzuhalten.

DEHN empfiehlt für ein Standardwohngebäude die Errichtung einer Erdungsanlage mit niederimpedanter Anschlussmöglichkeit (L-Anordnung zusätzlich im Beton), um für zukünftige Veränderungen der Elektroinstallation vorbereitet zu sein. Sofern ein äußeres Blitzschutzsystem errichtet wird, ist eine kombinierte Potentialausgleichsanlage (zusätzlicher, geschlossener Ring im Beton) zwingend vorgeschrieben.



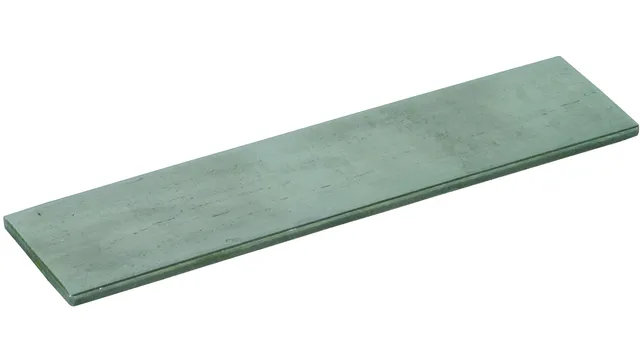

860335

Bandstahl, NIRO V4A

Edelstahlband nach SN EN 62561-2 für den Einsatz bei Blitzschutzanlagen und beim Ringpotentialausgleich.

Add Details

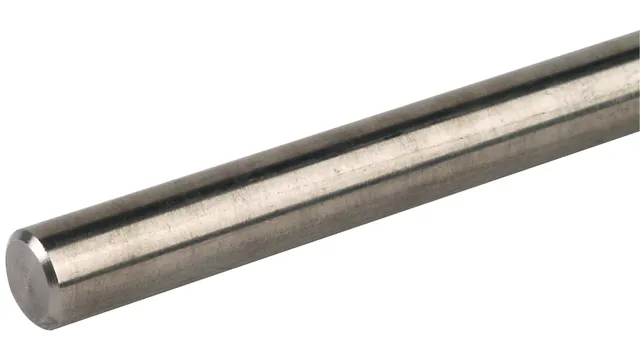

860010

Rundstahl, NIRO V4A

Edelstahldraht nach SN EN 62561-2 für den Einsatz bei Blitzschutzanlagen, Erdungsanlagen und Potentialausgleich.

Add Details

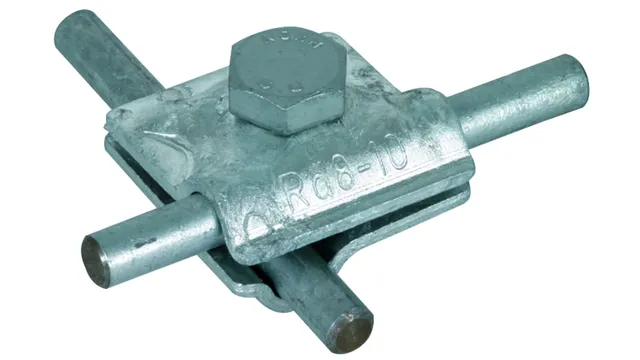

391079

MV-Klemme mit Arretiernase

Mehrzweck-Verbindungsklemme mit Verdrehschutz nach SN EN 62561-1 zur universellen Verwendung als Kreuz-, T- und Parallelklemme von Rundleitern.

Add Details

860115

Anschlussfahne V4A für äußeren Blitzschutz

Runddraht Rd 10 mm (V4A) nach SN EN 62561-2, als Anschlussfahne, aus korrosionsfestem Edelstahl NIRO (V4A), für den Anschluss der Ableitungen an die Erdungsanlage.

Add Details

557125

Korrosionsschutzbinde mit Perforation

Korrosionsschutzbinde zur Umhüllung von ober- und unterirdischen Verbindungen im Erdreich.

Add Details

563200

Potentialausgleichsschiene

Potentialausgleichsschiene K12 nach SN EN 62561-1, für den Schutz- und Funktionspotentialausgleich nach NIN 2020 (Haupterdungsschiene) und den Blitzschutz-Potentialausgleich nach SN EN 62305-3.

Add Details

478011

Erdungsfestpunkt

Erdungsfestpunkt NIRO (V4A) nach SN EN 62561-1, als korrosionsfreien Anschluss der Ableitung z. B. an die Bewehrung von Gebäuden oder an die Erdungsanlage, für den Schutzpotentialausgleich und / oder den Funktionspotentialausgleich zum Einbau in die Schalung.

Add Details

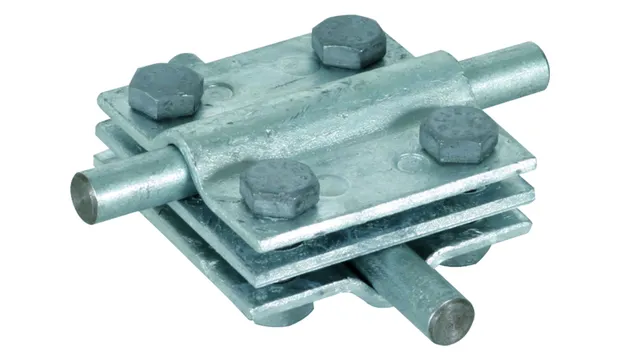

478530

Druckwasserdichte Wanddurchführung für weiße Wanne

Zur druckwasserdichten Durchführung der Erd- / Potentialausgleichsleiter durch Betonwände. Inklusive Anschlussstück mit Vierkantloch für den Anschluss mit Klemmbock bei Rundleitern oder Kreuzstück bei Flachbändern.

Add Details

540250

UNI-Erdungsklemme für PV-Schienengestell

UNI-Erdungsklemme nach SN EN 62561-1 zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.

Add Details

365250

UNI-Falzklemme

UNI-Falzklemme nach SN EN 62561-1 zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.

Add Details

540263

UNI-Erdungsklemme für sonstige Anlagenteile

UNI-Erdungsklemme zum Einbinden von Anlagenteilen in den Funktionspotentialausgleich, Blitzschutz-Potentialausgleich oder in die Funktionserdung.

Add Details

540100

Antennen-Bandrohrschelle

Antennen-Bandrohrschelle nach SN EN 62561-1 zum Einbinden von Rohren in den Funktions- und Blitzschutz-Potentialausgleich.

Add Details

540121

Anschlussklemme für Tiefenerder

Anschlussklemme 16 mm² nach SN EN 62561-1 zum Kreuz- und Parallelanschluss von Rundleitern oder Seilen an Tiefenerdern.

Add Details

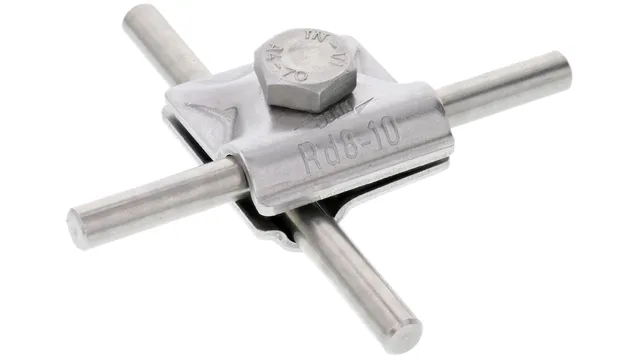

390079

MV-Klemme

Mehrzweckverbindungs-Klemme nach SN EN 62561-1, zur universellen Verwendung als Kreuz-, T- und Parallelklemme von Rundleitern. Ausführung zweiteilig mit Sechskantschraube und Gewinde im Unterteil.

Add Details

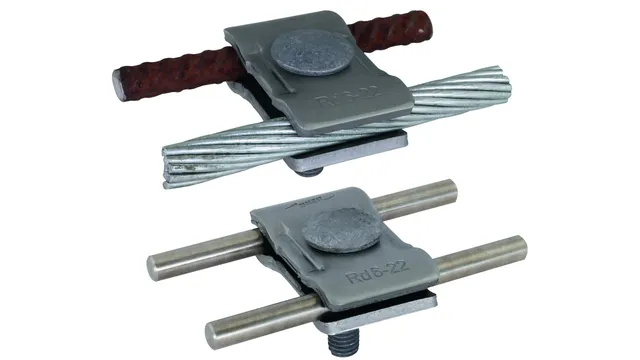

305007

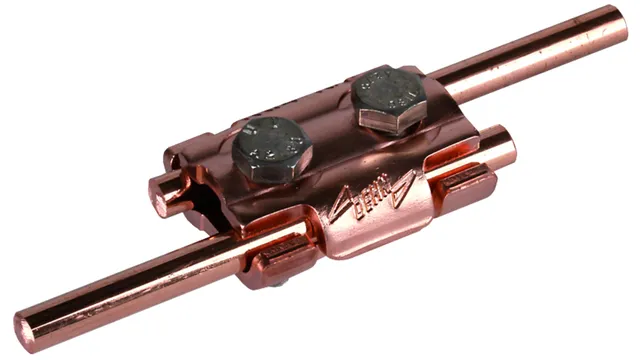

Parallelverbinder

Parallelverbinder nach SN EN 62561-1, zum Verbinden von zwei Leitern in Parallelanordnung. Ausführung für unterschiedliche Durchmesser mit zwei Schrauben.

Add Details

478129

Anschlussklemme

Anschlussklemmen mit Gewindebolzen zum Anschließen von Rund und Flachleitern an Erdungsfestpunkten mit Gewinde M10 / 12.

Add Details

274160

Conductor holder StSt f. Rd 8-10mm with cover plate and fixing material

Conductor holder DEHNhold with a slotted saddle clamp, for fixing round conductors. For use with different materials, e.g. Al, StSt, St/tZn and Cu, fixed conductor routing, with female thread, pre-assembled with screw, plastic base and plug.

Add Details



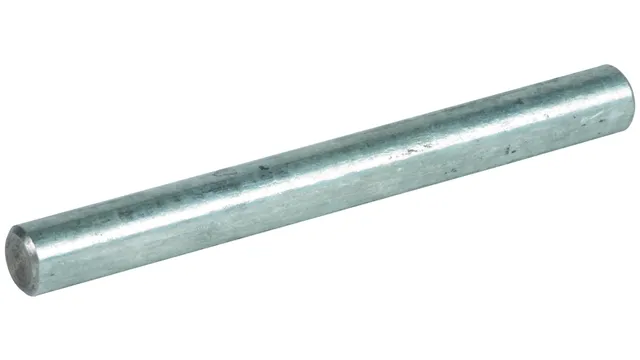

800010

Runddraht

Stahldraht nach SN EN 62561-2 mit Zinküberzug ≥ 50 µm Mittelwert (rd. 350 g/m2), für den Einsatz bei Blitzschutz- und Erdungsanlagen.

Add Details

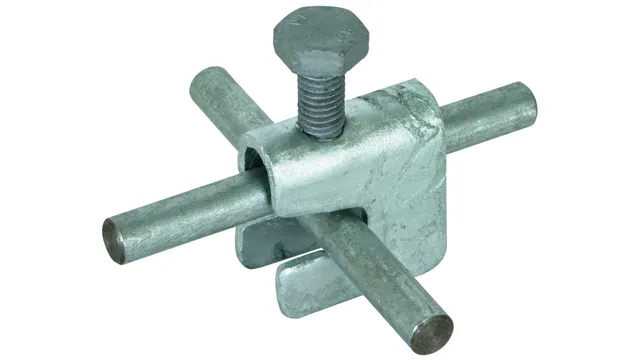

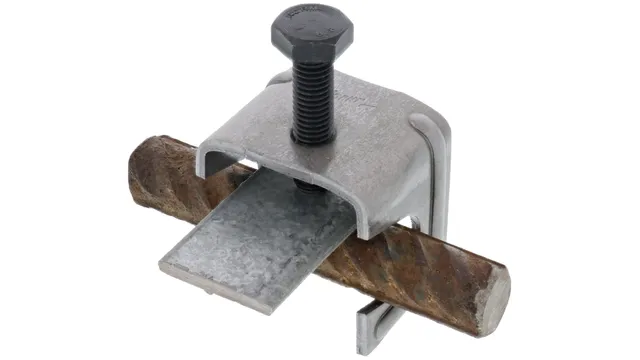

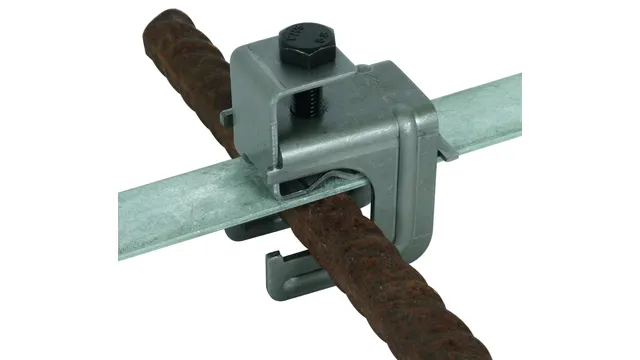

308025
