DEHNcon-H

Adó- és vevőrendszerek (parabolikus, földi antennák) vagy teljes épületek vagy épületelemek szigetelt felfogó rendszeréhez.

DEHNcon-H

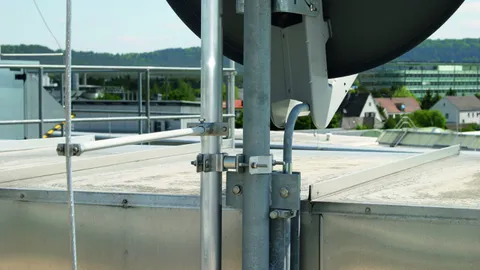

– Rendszer az adó-/vevőberendezések (parabola-, földi antennák) vagy teljes épületek vagy épületrészek elszigetelt fogóberendezései számára.
– Vizuálisan illeszkedő kivitel a HVI light vezeték belső fektetése által a támasztócsőben, támasztócsövek csökkentett mérete (Al-cső 40 x 5 mm / GFK-cső 30 x 3 mm) a teljes felépítés csekélyebb súlyával, meglévő antenna-állványcsövekre szereléshez is.
– A speciális belső végelzáró flexibilis NIRO-szalaggal van a potenciálkiegyenlítésre csatlakozáshoz a támasztócső alsó végén kivezetve.

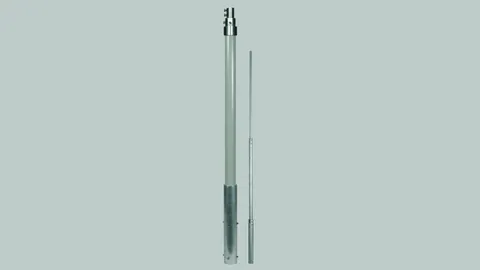

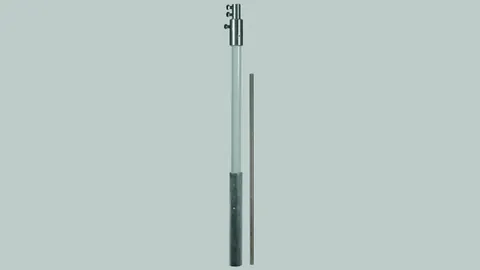

DEHNcon-H támasztócsövek HVI light vezeték számára

Támasztócsövek HVI light vezetékhez helyszíni konfekcionáláshoz, felfogócsúcs NIRO, Ø10 mm.

Csatlakozóelemek DEHNcon-H számára, HVI light vezeték

Tartozék DEHNcon-H számára

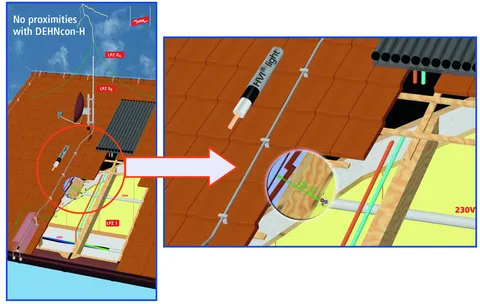

Felfogórúd a HVI light vezeték tető alatti szerelése számára

Rátétszereléshez a tetőszaru-tartóra.HVI light vezeték vizuálisan illesztett belső fektetés a támasztócsőben. A HVI light vezeték a tetőszaru-tartó rögzített csövén át van vezetve és az ellen- / tetőlécezés területén fektetve.Előnyei:
  • Tetőalatti szerelés – vizuális nem felismerhető
  • Rátétszerelés csak egy látható csővel
  • Nincs mechanikus igénybevétel pl. hóterheléssel.

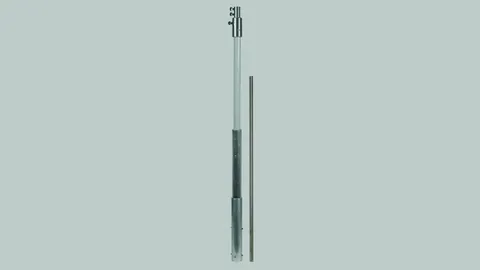

DEHNcon-H támasztócső HVI light vezeték számára, tető alatti szerelés

Támasztócső HVI light vezetékhez helyszíni konfekcionáláshoz, felfogócsúcs NIRO, Ø10 mm.

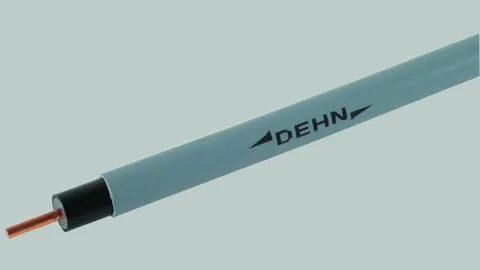

HVI light vezeték

Rendszer az elválasztási távolság betartásához pl. lapostetőkön. A HVI light vezeték nagyfeszültségálló szigetelésével elkerülhető az ellenőrzés nélküli átütés pl. a tetőfedésen keresztül az alatta lévő fémes vagy elektromos elemekre.

Alkalmazható s ≤ 45 cm (levegőben) vagy s ≤ 90 cm (szilárd építőanyag) ekvivalens elválasztási távolságig.

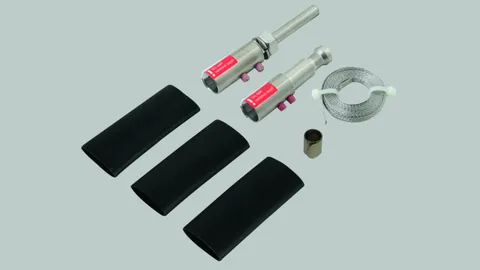

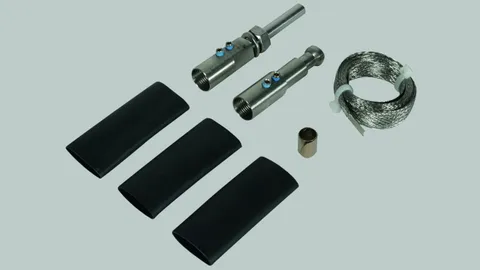

Csatlakozóelem DEHNcon-H számára, HVI light vezeték

Csatlakoztató készlet a HVI light vezeték lezárásához mindkét végén, a vezeték illesztőterületének létrehozásához a támasztócsőben (fejrész) és csatlakozóelem a külső villámvédelem vagy a földelőrendszer további elemeire csatlakozáshoz (potenciálkiegyenlítő csatlakozóvezetékkel, kontakt görgős rugóval és három zsugortömlővel együtt).

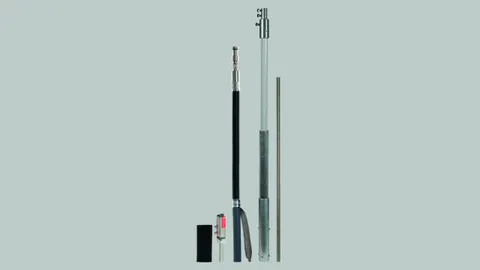

Felfogórúd a HVI vezeték tető alatti szerelése számára

Rátétszereléshez a tetőszaru-tartóra.HVI light vezeték vizuálisan illesztett belső fektetése tartócsőben. A HVI vezeték a tetőszaru-tartó rögzített csövén át van vezetve és az ellen- / tetőlécezés területén fektetve.Előnyei:
  • Tetőalatti szerelés – vizuálisan nem felismerhető
  • Rátétszerelés csak egy látható csővel
  • Nincs mechanikus igénybevétel pl. hóterheléssel

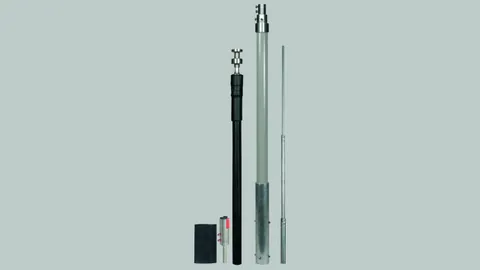

Támasztócső HVI vezeték számára, tető alatti szerelés

Támasztócső HVI vezetékhez helyszíni konfekcionáláshoz, felfogócsúcs Al, Ø22 / 16 / 10 mm.

Felhasználás tetőszaru- (cikkszám 105 240) vagy fémtetőtartóval (cikkszám 105 241).

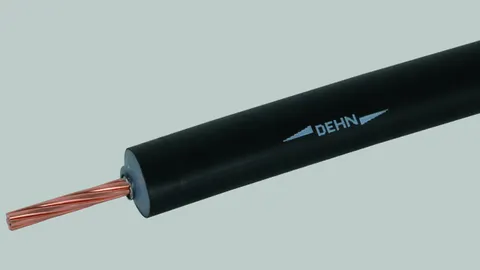

HVI vezeték / HVI long vezeték

Nagyfeszültség-álló szigetelt levezetés az elválasztási távolság betartásához elektromosan vezető elemekhez a DIN EN 62305-3 (VDE 0185-305-3) szerint.

Alkalmazható s ≤ 75 cm (levegőben) vagy s ≤ 150 cm (szilárd építőanyag) ekvivalens elválasztási távolságig.

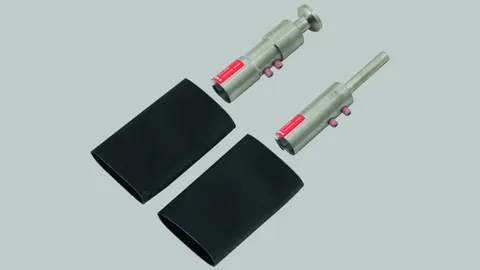

Csatlakozóelem DEHNcon-H számára, HVI vezeték

Csatlakozóelemek a HVI light plus vezeték lezárásához mindkét végén, a vezeték végelzárójának létrehozásához a támasztócsőben (fejrész) és csatlakozóelem a külső villámvédelem vagy a földelőrendszer további elemei számára (két zsugortömlővel együtt).

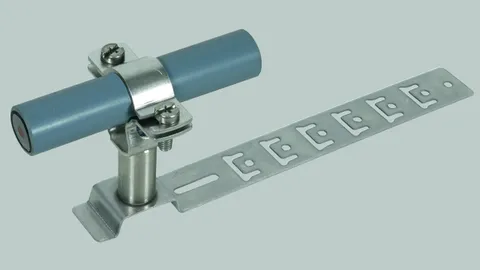

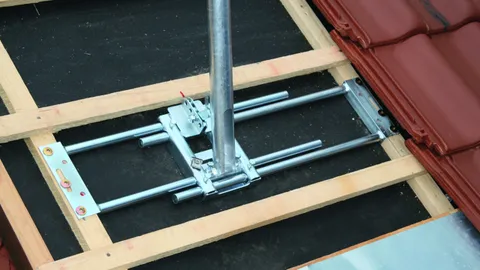

Tetőszaru-tartó

Oldalsó rögzítésre
  • HVI light plus vezeték támasztócsőben fektetve (Ø40 mm)
  • HVI vezeték támasztócsőben fektetve (Ø50 mm),
  • valamint a támasztócsövek feltétrögzítésére és a HVI vezeték vagy HVI light plus vezeték tető alatti szereléséhez.
Megjegyzés: A szerelési helyzetet a helyszínen egyeztetni kell az épület létesítőjével. További információk a max. széllökés sebességekről a dehn.hu oldalon találhatók.

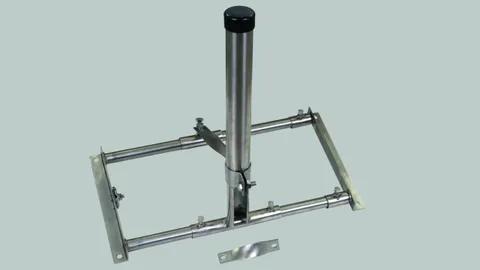

Fémtetőtartó

Fémtetőtartó NIRO HVI felfogókhoz vagy felfogórudakhoz:

Tartó alkalmas felfogók függőleges szerelésére fémtetőkön 53° max. tetőhajlatig.

D40 / D50 felfogórudak rögzítéséhez, valamint HVI light plus vezetékek és HVI támasztócsövek rátétszereléséhez belső vezetékfektetéssel.

Megjegyzés: A szerelési helyzetet a helyszínen egyeztetni kell az épület fővállalkozójával. További információk a max. széllökés sebességekről a dehn.de oldalon találhatók.

Vezetőtartó nyeregtetőre és fém tetőre történő rögzítéshez
