DEHNguard modular YPV ... FM

Verdrahtungsfertige Kompletteinheit für Photovoltaik-Anlagen, bestehend aus Basisteil und gesteckten Schutzmodulen
Fehlerresistente Y-Schaltung mit drei Hochleistungs-Varistoren vermeidet Schädigung des Überspannungsschutzes bei Isolationsfehler im Generatorstromkreis
Geprüft nach EN 61643-31
Hohe Überwachungs-Sicherheit durch Abtrennvorrichtung “Thermo-Dynamik-Control”
Defektanzeige durch rote Markierung im Sichtfenster
Einsetzbar gemäß IEC 60364-7-712 “Errichten von Photovoltaik-Versorgungssystemen”

DEHNguard MP YPV ... FM

Mehrpoliger, modularer Überspannungs-Ableiter für PV-Anlagen mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

2 Products

Part No. 942565 DG MP YPV 1200 FM

GTIN 4013364495685, Customs tariff No. (EU): 85354000, Gross weight: 355.99 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MP YPV 1200 FM
Mehrpoliger, modularer, steckbarer Photovoltaik-Ableiter
mit Doppel-Push-In-Anschlussklemme für
Stich- und Durchgangsverdrahtung geeignet
bis 1170 V DC, Breite 3TE
Defektanzeige
Mit Fernmeldekontakt
Typ 2 nach EN 61643-31
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1170 V dc
Gesamtableitstoßstrom: 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DG MP YPV 1200 FM
Art.-Nr.: 942565
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1170 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Zulassungen	-
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1170 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Nennlaststrom DC (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²eindrähtig
Anschlussquerschnitt (min.)	6 mm²feindrähtig
Anschlussquerschnitt (max.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (min.) mit Aderendhülse	1,5 mm²
Anschlussquerschnitt (max.) mit Aderendhülse	6 mm²
Anschlussquerschnitt (max.) mit Aderendhülse ohne Kragen	10 mm²
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	-
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Product 942565 was added to Notepad.

Go to Notepad

Product 942565 was added to the cart.

Go to Web-Shop

Part No. 942567 DG MP YPV 1500 FM

GTIN 4013364495678, Customs tariff No. (EU): 85354000, Gross weight: 387.05 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard MP YPV 1500 FM
Mehrpoliger, modularer, steckbarer Photovoltaik-Ableiter
mit Doppel-Push-In-Anschlussklemme für
Stich- und Durchgangsverdrahtung geeignet
bis 1500 V DC, Breite 3TE
Defektanzeige
Mit Fernmeldekontakt
Typ 2 nach EN 61643-31
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1500 V dc
Gesamtableitstoßstrom: 40 kA
Schutzpegel: <= 5 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DG MP YPV 1500 FM
Art.-Nr.: 942567
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 5 kV
Zulassungen	-
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 5 kV
Nennlaststrom DC (I_L )	40 A
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²eindrähtig
Anschlussquerschnitt (min.)	6 mm²feindrähtig
Anschlussquerschnitt (max.)	10 mm²ein- / feindrähtig
Anschlussquerschnitt (min.) mit Aderendhülse	1,5 mm²
Anschlussquerschnitt (max.) mit Aderendhülse	6 mm²
Anschlussquerschnitt (max.) mit Aderendhülse ohne Kragen	10 mm²
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	-
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig

Product 942567 was added to Notepad.

Go to Notepad

Product 942567 was added to the cart.

Go to Web-Shop

DEHNguard M YPV ... FM

Mehrpoliger, modularer Überspannungs-Ableiter für PV-Anlagen mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

2 Products

Part No. 952565 DG M YPV 1200 FM

GTIN 4013364327719, Customs tariff No. (EU): 85354000, Gross weight: 382.00 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard M YPV 1200 FM
Mehrpoliger, modularer, steckbarer Photovoltaik-Ableiter
bis 1170 V DC, Breite 3TE
Defektanzeige
Typ 2 nach EN 61643-31
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1170 V dc
Gesamtableitstoßstrom: 40 kA
Schutzpegel: <= 4 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DG M YPV 1200 FM
Art.-Nr.: 952565
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1170 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Zulassungen	UL, KEMA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1170 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	20 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 4 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, KEMA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 952565 was added to Notepad.

Go to Notepad

Product 952565 was added to the cart.

Go to Web-Shop

Part No. 952567 DG M YPV 1500 FM

GTIN 4013364327726, Customs tariff No. (EU): 85354000, Gross weight: 411.20 g, PU: 1.00 Stk.

Images

Additional information

CAD files

Überspannungs-Ableiter DEHNguard M YPV 1500 FM
Mehrpoliger, modularer, steckbarer Photovoltaik-Ableiter
bis 1500 V DC, Breite 3TE
Defektanzeige
Mit Fernmeldekontakt
Typ 2 nach EN 61643-31
Einsetzbar gemäß IEC 60364-7-712
Maximale PV-Spannung: <= 1500 V dc
Gesamtableitstoßstrom: 40 kA
Schutzpegel: <= 5 kV
Kurzschlussfestigkeit Iscpv: 10 kA

Fabrikat: DEHN
Typ: DG M YPV 1500 FM
Art.-Nr.: 952567
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 5 kV
Zulassungen	UL, KEMA
FM-Kontakte / Kontaktform	Wechsler

SPD nach EN 61643-31 / ... IEC 61643-31	Typ 2 / Class II
Max. PV-Spannung (U_CPV )	1500 V
Kurzschlussfestigkeit (I_SCPV )	10 kA
Gesamtableitstoßstrom (8/20 µs) (I_total )	40 kA
Nennableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_n )	15 kA
Max. Ableitstoßstrom (8/20 µs) [(DC+/DC-) --> PE] (I_max )	40 kA
Schutzpegel (U_P )	≤ 5 kV
Ansprechzeit (t_A )	≤ 25 ns
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	1,5 mm²ein- / feindrähtig
Anschlussquerschnitt (max.)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	3 TE, DIN 43880
Zulassungen	UL, KEMA
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm²ein- / feindrähtig
Erweiterte technische Daten:	---------------------------------
– Einsatz in DC Batteriespeichersystemen bis I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Vorsicherung für DC Batteriespeichersystemen bis I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Product 952567 was added to Notepad.

Go to Notepad

Product 952567 was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Part No. 942565 DG MP YPV 1200 FM

Product 942565 was added to Notepad.

Product 942565 was added to the cart.

Part No. 942567 DG MP YPV 1500 FM

Product 942567 was added to Notepad.

Product 942567 was added to the cart.

DEHNguard M YPV ... FM

Part No. 952565 DG M YPV 1200 FM

Product 952565 was added to Notepad.

Product 952565 was added to the cart.

Part No. 952567 DG M YPV 1500 FM

Product 952567 was added to Notepad.

Product 952567 was added to the cart.

DEHNguard modular YPV ... FM

DEHNguard MP YPV ... FM

Part No. 942565 DG MP YPV 1200 FM

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Product 942565 was added to Notepad.

Product 942565 was added to the cart.

Part No. 942567 DG MP YPV 1500 FM

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_YPV_XXX_FM_m_D.dxf

Product 942567 was added to Notepad.

Product 942567 was added to the cart.

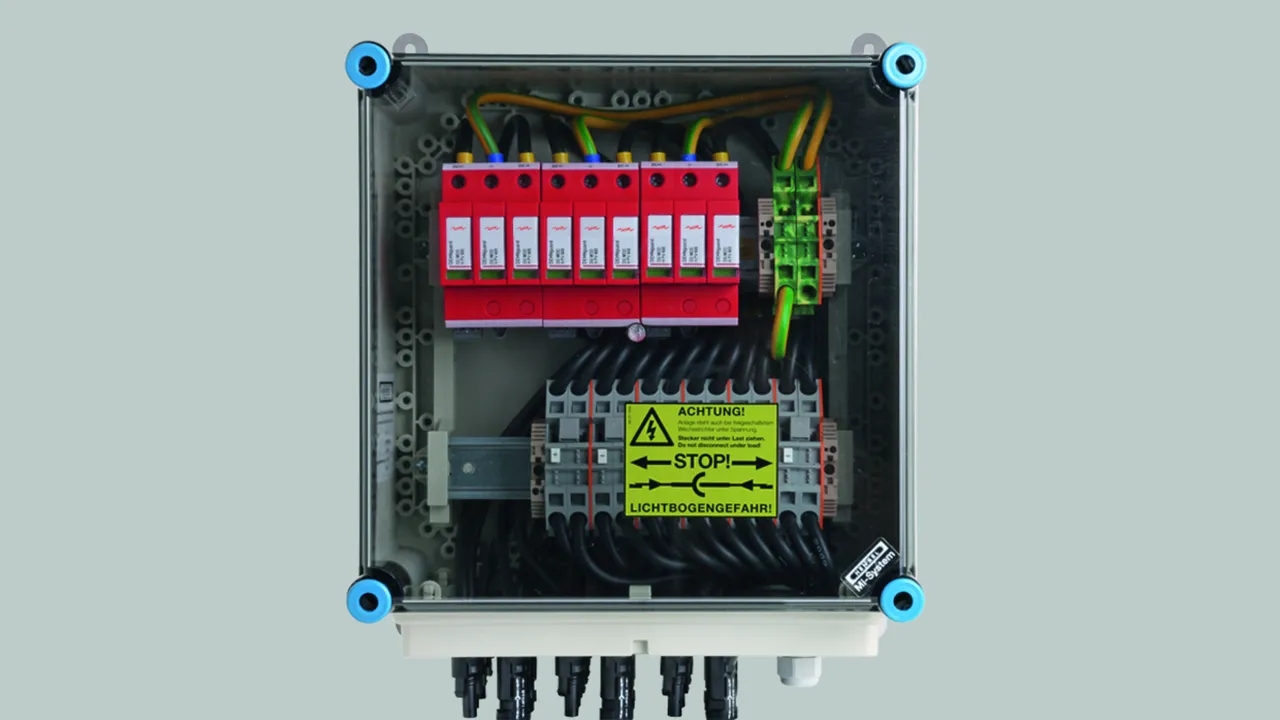

DEHNguard M YPV ... FM

Part No. 952565 DG M YPV 1200 FM

You are not authorized to download 952305.stp

You are not authorized to download 952305.igs

You are not authorized to download 952305.jt

You are not authorized to download 952305.dwg

You are not authorized to download 952305m_E.dxf

You are not authorized to download DEHN.952565.wspak

You are not authorized to download DEHN.952565.edz

Product 952565 was added to Notepad.

Product 952565 was added to the cart.

Part No. 952567 DG M YPV 1500 FM

You are not authorized to download 952305.stp

You are not authorized to download 952305.igs

You are not authorized to download 952305.jt

You are not authorized to download 952305.dwg

You are not authorized to download 952305m_E.dxf

You are not authorized to download DEHN.952567.wspak

You are not authorized to download DEHN.952567.edz

Product 952567 was added to Notepad.

Product 952567 was added to the cart.
