Part No. 990301 DTR 1.2 10 3

GTIN 4013364103085, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 db.

Images

Open PDF

Additional information

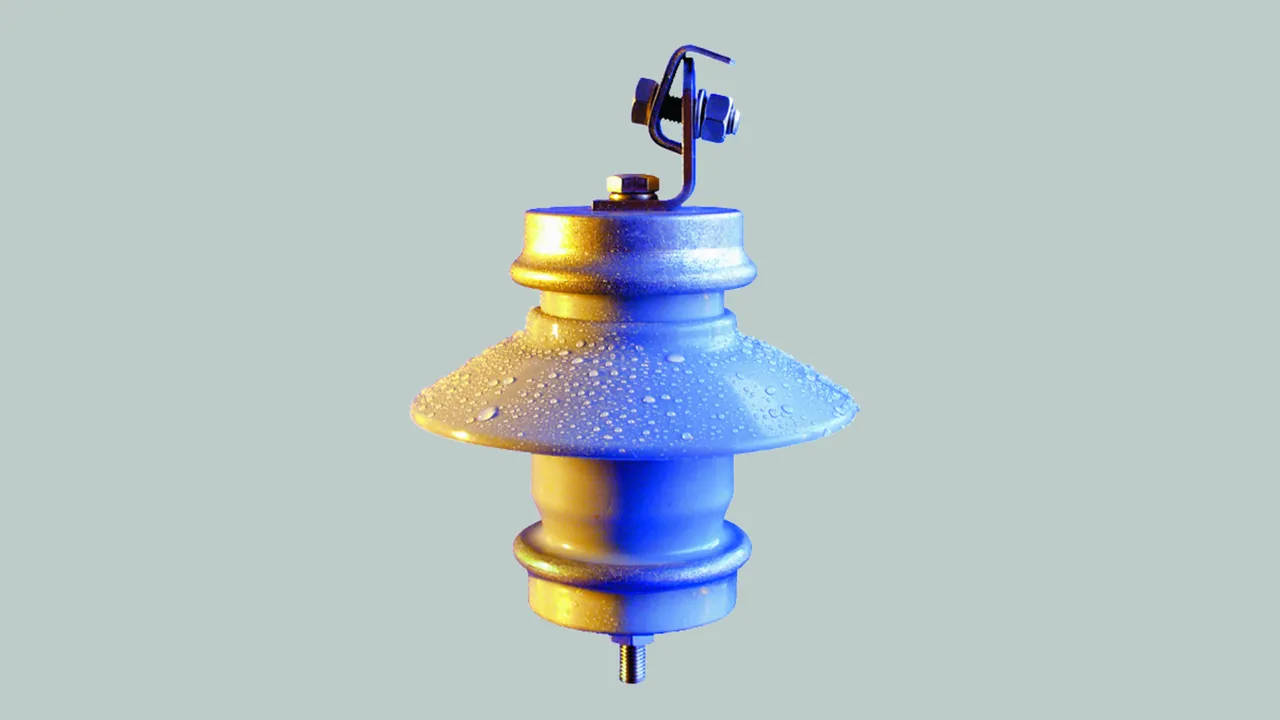

Túlfeszültség-korlátozó DTR 1.2 10 3
Túlfeszültség-korlátozó
egyenfeszültségű hálózatok és egyenirányító állomások atmoszférikus és
kapcsoló-túlfeszültségekkel
szembeni védelmére
az IEC 99-4 / EN 60099-4 szerint
Nagy hőmérsékletű térhálósításos, hidrofób szilikonház
Epoxigyanta kötésű üvegszálas szövet
Nagy hajlítószilárdság
Törésbiztos viselkedés túlterhelés esetén
Névleges feszültség: Ur = 1,2 kV
Tartós feszültség: Uc = 1 kV
Névleges levezetési lökőáram: In = 10 kA (8/20)
Vezetékkisülési osztály: 3
Környezeti hőmérséklet: (-55...+55) °C
Kúszóáramút: 230 mm
HTV-szilikonház: h = 173 mm; RAL 7040

Gyártó: DEHN
Típus: DTR 1.2 10 3
Cikksz.: 990301
vagy egyenértékű.

Technical data

Névleges feszültség DC (U_r )	1,2 kV
Folyamatos feszültség DC (U_C )	1,0 kV
Magasság (H)	173 mm
Kúszóáramút (+/- 5%)	230 mm

Névleges levezetési lökőáram (8/20 µs) (I_n )	10 kA
Felső impulzusáram (4/10 µs):	100 kA
Négyszögletes impulzusáram	1000 A / 2000 µs
Vezetékkisülési osztály	4 (10 kJ/kV_Ur)
Névleges feszültség DC (U_r )	1,2 kV
Folyamatos feszültség DC (U_C )	1,0 kV
Maradékfeszültség 10 kA-nál (1/2 µs) (û_res )	2,9 kV
Maradékfeszültség 5 kA-nál (8/20 µs) (û_res )	2,5 kV
Maradékfeszültség 10 kA-nál (8/20 µs) (û_res )	2,6 kV
Maradékfeszültség 20 kA-nál (8/20 µs) (û_res )	2,9 kV
Maradékfeszültség 250 A-nál (30/70 µs) (û_res )	2,1 kV
Maradékfeszültség 500 A-nál (30/70 µs) (û_res )	2,2 kV
Maradékfeszültség 1000 A-nál (30/70 µs) (û_res )	2,3 kV
Külső szigetelés / névleges álló váltakozó feszültség (megszórva) (U_PFWL )	≥ 40 kV
Külső szigetelés / névleges álló kapcsolófeszültség (megszórva) (U_SIWL )	≥ 50 kV
Magasság (H)	173 mm
Súly (M)	3 kg
Kúszóáramút (+/- 5%)	230 mm
Mechanikus ütésállóság a DIN IEC 68 2-29 rész szerint	15 g
Rezgésállóság a DIN IEC 68 2-6 rész szerint	3 g (10-500 Hz)
Környezeti hőmérséklet (T_A )	-40 °C ... +55 °C
Burkolat anyaga	Szilikon
Szín	szürke, RAL 7040
Szerelvények	Öntvény Al-ötvözet
Összeköttetések	Kapcsok és csavarok NIRO-ból

Product 990301 was added to Notepad.

Go to Notepad

Product 990301 was added to the cart.

Go to Web-Shop

Part No. 990302 DTR 2.4 10 3

GTIN 4013364103092, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Túlfeszültség-korlátozó DTR 2.4 10 3
Túlfeszültség-korlátozó
egyenfeszültségű hálózatok és egyenirányító állomások atmoszférikus és
kapcsoló-túlfeszültségekkel
szembeni védelmére
az IEC 99-4 / EN 60099-4 szerint
Nagy hőmérsékletű térhálósításos, hidrofób szilikonház
Epoxigyanta kötésű üvegszálas szövet
Nagy hajlítószilárdság
Törésbiztos viselkedés túlterhelés esetén
Névleges feszültség: Ur = 2,4 kV
Tartós feszültség: Uc = 2,0 kV
Névleges levezetési lökőáram: In = 10 kA (8/20)
Vezetékkisülési osztály: 3
Környezeti hőmérséklet: (-55...+55) °C
Kúszóáramút: 237 mm
HTV-szilikonburkolat: h = 180 mm; RAL 7040

Gyártó: DEHN
Típus: DTR 2.4 10 3
Cikksz.: 990302
vagy egyenértékű.

Technical data

Névleges feszültség DC (U_r )	2,4 kV
Folyamatos feszültség DC (U_C )	2,0 kV
Magasság (H)	180 mm
Kúszóáramút (+/- 5%)	237 mm

Névleges levezetési lökőáram (8/20 µs) (I_n )	10 kA
Felső impulzusáram (4/10 µs):	100 kA
Négyszögletes impulzusáram	1000 A / 2000 µs
Vezetékkisülési osztály	4 (10 kJ/kV_Ur)
Névleges feszültség DC (U_r )	2,4 kV
Folyamatos feszültség DC (U_C )	2,0 kV
Maradékfeszültség 10 kA-nál (1/2 µs) (û_res )	5,5 kV
Maradékfeszültség 5 kA-nál (8/20 µs) (û_res )	4,8 kV
Maradékfeszültség 10 kA-nál (8/20 µs) (û_res )	5,0 kV
Maradékfeszültség 20 kA-nál (8/20 µs) (û_res )	5,5 kV
Maradékfeszültség 250 A-nál (30/70 µs) (û_res )	4,0 kV
Maradékfeszültség 500 A-nál (30/70 µs) (û_res )	4,1 kV
Maradékfeszültség 1000 A-nál (30/70 µs) (û_res )	4,2 kV
Külső szigetelés / névleges álló váltakozó feszültség (megszórva) (U_PFWL )	≥ 40 kV
Külső szigetelés / névleges álló kapcsolófeszültség (megszórva) (U_SIWL )	≥ 50 kV
Magasság (H)	180 mm
Súly (M)	3 kg
Kúszóáramút (+/- 5%)	237 mm
Mechanikus ütésállóság a DIN IEC 68 2-29 rész szerint	15 g
Rezgésállóság a DIN IEC 68 2-6 rész szerint	3 g (10-500 Hz)
Környezeti hőmérséklet (T_A )	-40 °C ... +55 °C
Burkolat anyaga	Szilikon
Szín	szürke, RAL 7040
Szerelvények	Öntvény Al-ötvözet
Összeköttetések	Kapcsok és csavarok NIRO-ból

Product 990302 was added to Notepad.

Go to Notepad

Product 990302 was added to the cart.

Go to Web-Shop

Part No. 990303 DTR 3.6 10 3

GTIN 4013364103108, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Túlfeszültség-korlátozó DTR 3.6 10 3
Túlfeszültség-korlátozó
egyenfeszültségű hálózatok és egyenirányító állomások atmoszférikus és
kapcsoló-túlfeszültségekkel
szembeni védelmére
az IEC 99-4 / EN 60099-4 szerint
Nagy hőmérsékletű térhálósításos, hidrofób szilikonház
Epoxigyanta kötésű üvegszálas szövet
Nagy hajlítószilárdság
Törésbiztos viselkedés túlterhelés esetén
Névleges feszültség: Ur = 3,6 kV
Tartós feszültség: Uc = 3,0 kV
Névleges levezetési lökőáram: In = 10 kA (8/20)
Vezetékkisülési osztály: 3
Környezeti hőmérséklet: (-55...+55) °C
Kúszóáramút: 244 mm
HTV-szilikonburkolat: h = 187 mm; RAL 7040
Mechanikus ütésállóság: 15 g a DIN IEC 68
2-29 rész szerint
Rezgésállóság: 3 g (10-500 Hz)
a DIN IEC 68 2-6 rész szerint

Gyártó: DEHN
Típus: DTR 3.6 10 3
Cikksz.: 990303
vagy egyenértékű.

Technical data

Névleges feszültség DC (U_r )	3,6 kV
Folyamatos feszültség DC (U_C )	3,0 kV
Magasság (H)	187 mm
Kúszóáramút (+/- 5%)	244 mm

Névleges levezetési lökőáram (8/20 µs) (I_n )	10 kA
Felső impulzusáram (4/10 µs):	100 kA
Négyszögletes impulzusáram	1000 A / 2000 µs
Vezetékkisülési osztály	4 (10 kJ/kV_Ur)
Névleges feszültség DC (U_r )	3,6 kV
Folyamatos feszültség DC (U_C )	3,0 kV
Maradékfeszültség 10 kA-nál (1/2 µs) (û_res )	8,3 kV
Maradékfeszültség 5 kA-nál (8/20 µs) (û_res )	7,3 kV
Maradékfeszültség 10 kA-nál (8/20 µs) (û_res )	7,6 kV
Maradékfeszültség 20 kA-nál (8/20 µs) (û_res )	8,3 kV
Maradékfeszültség 250 A-nál (30/70 µs) (û_res )	6,1 kV
Maradékfeszültség 500 A-nál (30/70 µs) (û_res )	6,2 kV
Maradékfeszültség 1000 A-nál (30/70 µs) (û_res )	6,4 kV
Külső szigetelés / névleges álló váltakozó feszültség (megszórva) (U_PFWL )	≥ 40 kV
Külső szigetelés / névleges álló kapcsolófeszültség (megszórva) (U_SIWL )	≥ 50 kV
Magasság (H)	187 mm
Súly (M)	3 kg
Kúszóáramút (+/- 5%)	244 mm
Mechanikus ütésállóság a DIN IEC 68 2-29 rész szerint	15 g
Rezgésállóság a DIN IEC 68 2-6 rész szerint	3 g (10-500 Hz)
Környezeti hőmérséklet (T_A )	-40 °C ... +55 °C
Burkolat anyaga	Silicon
Szín	szürke, RAL 7040
Szerelvények	Öntvény Al-ötvözet
Összeköttetések	Kapcsok és csavarok CrNi-acélból

Product 990303 was added to Notepad.

Go to Notepad

Product 990303 was added to the cart.

Go to Web-Shop

Part No. 990304 DTR 4.8 10 3

GTIN 4013364103115, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Túlfeszültség-korlátozó DTR 4.8 10 3
Túlfeszültség-korlátozó
egyenfeszültségű hálózatok és egyenirányító állomások atmoszférikus és
kapcsoló-túlfeszültségekkel
szembeni védelmére
az IEC 99-4 / EN 60099-4 szerint
Nagy hőmérsékletű térhálósításos, hidrofób szilikonház
Epoxigyanta kötésű üvegszálas szövet
Nagy hajlítószilárdság
Törésbiztos viselkedés túlterhelés esetén
Névleges feszültség: Ur = 4,8 kV
Tartós feszültség: Uc = 4,0 kV
Névleges levezetési lökőáram: In = 10 kA (8/20)
Vezetékkisülési osztály: 3
Környezeti hőmérséklet: (-55...+55) °C
Kúszóáramút: 250 mm
HTV-szilikonburkolat: h = 193 mm; RAL 7040

Gyártó: DEHN
Típus: DTR 4.8 10 3
Cikksz.: 990304
vagy egyenértékű.

Technical data

Névleges feszültség DC (U_r )	4,8 kV
Folyamatos feszültség DC (U_C )	4,0 kV
Magasság (H)	193 mm
Kúszóáramút (+/- 5%)	250 mm

Névleges levezetési lökőáram (8/20 µs) (I_n )	10 kA
Felső impulzusáram (4/10 µs):	100 kA
Négyszögletes impulzusáram	1000 A / 2000 µs
Vezetékkisülési osztály	4 (10 kJ/kV_Ur)
Névleges feszültség DC (U_r )	4,8 kV
Folyamatos feszültség DC (U_C )	4,0 kV
Maradékfeszültség 10 kA-nál (1/2 µs) (û_res )	10,9 kV
Maradékfeszültség 5 kA-nál (8/20 µs) (û_res )	9,5 kV
Maradékfeszültség 10 kA-nál (8/20 µs) (û_res )	10,0 kV
Maradékfeszültség 20 kA-nál (8/20 µs) (û_res )	10,9 kV
Maradékfeszültség 250 A-nál (30/70 µs) (û_res )	7,9 kV
Maradékfeszültség 500 A-nál (30/70 µs) (û_res )	8,1 kV
Maradékfeszültség 1000 A-nál (30/70 µs) (û_res )	8,3 kV
Külső szigetelés / névleges álló váltakozó feszültség (megszórva) (U_PFWL )	≥ 40 kV
Külső szigetelés / névleges álló kapcsolófeszültség (megszórva) (U_SIWL )	≥ 50 kV
Magasság (H)	193 mm
Súly (M)	3 kg
Kúszóáramút (+/- 5%)	250 mm
Mechanikus ütésállóság a DIN IEC 68 2-29 rész szerint	15 g
Rezgésállóság a DIN IEC 68 2-6 rész szerint	3 g (10-500 Hz)
Környezeti hőmérséklet (T_A )	-40 °C ... +55 °C
Burkolat anyaga	Szilikon
Szín	szürke, RAL 7040
Szerelvények	Öntvény Al-ötvözet
Összeköttetések	Kapcsok és csavarok NIRO-ból

Product 990304 was added to Notepad.

Go to Notepad

Product 990304 was added to the cart.

Go to Web-Shop
