Part No. 942300 DG MP TNC 275

GTIN 4013364495272, Customs tariff No. (EU): 85363030, Gross weight: 316.66 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP TNC 275
3 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
230/400 V- TN-C rendszerek számára, 3 modul széles
távjelző érintkezővel
Levezető 2. típus + 3. típus EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 20 kA
Névleges zárlati szilárdság: 50 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP TNC 275
Cikksz.: 942300
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Tanúsítványok	KEMA, VDE

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA, VDE

Product 942300 was added to Notepad.

Go to Notepad

Product 942300 was added to the cart.

Go to Web-Shop

Part No. 942318 DG MP TNC 150 FM

GTIN 4013364495265, Customs tariff No. (EU): 85363030, Gross weight: 324.71 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP TNC 150 FM
3 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
alkalmas TN-C rendszerekhez, szélesség 3 modul
távjelző érintkezővel
Levezető 2. típus + 3. típus EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 150 V AC
Védelmi feszültségszint: <= 0,7 kV
Névleges levezetési lökőáram: 15 kA
Névleges zárlati szilárdság: 50 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP TNC 150 FM
Cikksz.: 942318
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	150 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 0,7 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	120 / 208 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	150 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint (U_P )	≤ 0,7 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 0,55 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	175 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	230 V / 120 min. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat

Product 942318 was added to Notepad.

Go to Notepad

Product 942318 was added to the cart.

Go to Web-Shop

Part No. 942305 DG MP TNC 275 FM

GTIN 4013364495289, Customs tariff No. (EU): 85363030, Gross weight: 323.13 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP TNC 275 FM
3 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
230/400 V- TN-C rendszerek számára, 3 modul széles
távjelző érintkezővel
Levezető 2. típus + 3. típus EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 20 kA
Névleges zárlati szilárdság: 50 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP TNC 275 FM
Cikksz.: 942305
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat

Product 942305 was added to Notepad.

Go to Notepad

Product 942305 was added to the cart.

Go to Web-Shop

Part No. 942319 DG MP TNC 385 FM

GTIN 4013364495296, Customs tariff No. (EU): 85363030, Gross weight: 324.71 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP TNC 385 FM
3 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
alkalmas TN-C rendszerekhez, szélesség 3 modul
távjelző érintkezővel
Levezető 2. típus + 3. típus EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 385 V AC
Védelmi feszültségszint: <= 1,75 kV
Névleges levezetési lökőáram: 20 kA
Névleges zárlati szilárdság: 25 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP TNC 385 FM
Cikksz.: 942319
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	385 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 1,75 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	385 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint (U_P )	≤ 1,75 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1,35 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 min. Szilárdság
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat

Product 942319 was added to Notepad.

Go to Notepad

Product 942319 was added to the cart.

Go to Web-Shop

Part No. 942308 DG MP TNC 440 FM

GTIN 4013364495258, Customs tariff No. (EU): 85363030, Gross weight: 355.78 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP TNC 440 FM
3 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
400/690 V- TN-C rendszerek számára, 3 modul széles
távjelző érintkezővel
2. típusú + 3. típusú levezető az MSZ EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 440 V AC
Védelmi feszültségszint: <= 2 kV
Névleges levezetési lökőáram: 20 kA
Névleges zárlati szilárdság: 25 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP TNC 440 FM
Cikksz.: 942308
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 2 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	400 / 690 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint (U_P )	≤ 2 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1,7 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	580 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	765 V / 120 min. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat

Product 942308 was added to Notepad.

Go to Notepad

Product 942308 was added to the cart.

Go to Web-Shop

Part No. 942400 DG MP TNS 275

GTIN 4013364484115, Customs tariff No. (EU): 85363030, Gross weight: 407.53 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültségvédelmi készülék DEHNguard MP TNS 275
4-pólusú, moduláris, dugaszolható
Túlfeszültségvédelmi készülék
dupla Push-In csatakozókapoccsal párhuzamos
és V-bekötéshez alkalmas
TN-S rendszerekhez, szélesség 4TE
2. +3. típus az MSZ EN 61643-11 szerint
állapotjelzéssel
Legnagyobb tartós üzemi feszültség: 275 V ac
Feszültség-védelmi szint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Rövidzárlatállóság: 50 kAeff
Energetikai koordináció az MSZ EN 62305-4 szerint
a Red/Line-család készülékeivel

Gyártó: DEHN
Típus: DG MP TNS 275
Cikksz.: 942400
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2. típus + 3. típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-PE]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm² tömör
Csatlakozási keresztmetszet (min.)	6 mm² finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm² tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1.5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE

Product 942400 was added to Notepad.

Go to Notepad

Product 942400 was added to the cart.

Go to Web-Shop

Part No. 942408 DG MP TNS 150 FM

GTIN 4013364484863, Customs tariff No. (EU): 85363030, Gross weight: 385.91 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültségvédelmi készülék DEHNguard MP TNS 150 FM
4-pólusú, moduláris, dugaszolható
Túlfeszültségvédelmi készülék
dupla Push-In csatakozókapoccsal párhuzamos
és V-bekötéshez alkalmas
TN-S rendszerekhez, szélesség 4TE
2. +3. típus az MSZ EN 61643-11 szerint
állapotjelzéssel
Legnagyobb tartós üzemi feszültség: 150 V ac
Feszültség-védelmi szint: <= 0,7 kV
Névleges levezetési áram: 15 kA
Rövidzárlatállóság: 50 kAeff
Energetikai koordináció az MSZ EN 62305-4 szerint
a Red/Line-család készülékeivel

Gyártó: DEHN
Típus: DG MP TNS 150 FM
Cikksz.: 942408
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II. + III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	150 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II. + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	120 / 208 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	150 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Védelmi feszültségszint [L-PE]/[N-PE] 5 kA esetén (U_P )	≤ 0,55 / ≤ 0,55 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	175 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	230 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm2 tömör
Csatlakozási keresztmetszet (min.)	6 mm² finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm² tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat

Product 942408 was added to Notepad.

Go to Notepad

Product 942408 was added to the cart.

Go to Web-Shop

Part No. 942405 DG MP TNS 275 FM

GTIN 4013364477124, Customs tariff No. (EU): 85363030, Gross weight: 350.91 g, PU: 1.00 db.

Images

Additional information

CAD files

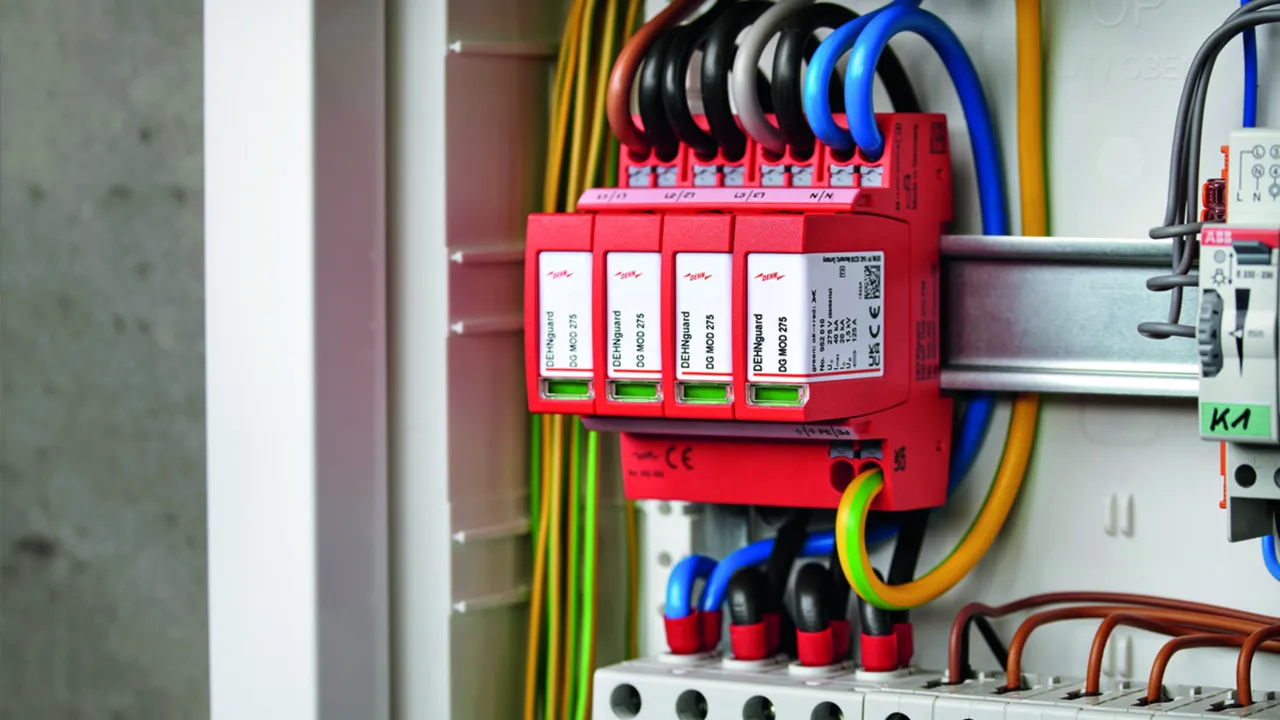

Túlfeszültségvédelmi készülék DEHNguard MP TNS 275 FM
4-pólusú, moduláris, dugaszolható
Túlfeszültségvédelmi készülék
dupla Push-In csatakozókapoccsal párhuzamos
és V-bekötéshez alkalmas
TN-S rendszerekhez, szélesség 4TE
távjelző érintkezővel
2. +3. típus az MSZ EN 61643-11 szerint
állapotjelzéssel
Legnagyobb tartós üzemi feszültség: 275 V ac
Feszültség-védelmi szint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Rövidzárlatállóság: 50 kAeff
Energetikai koordináció az MSZ EN 62305-4 szerint
a Red/Line-család készülékeivel

Gyártó: DEHN
Típus: DG MP TNS 275 FM
Cikksz.: 942405
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-PE]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm2 tömör
Csatlakozási keresztmetszet (min.)	6 mm² finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm² tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat

Product 942405 was added to Notepad.

Go to Notepad

Product 942405 was added to the cart.

Go to Web-Shop

Part No. 942409 DG MP TNS 385 FM

GTIN 4013364484832, Customs tariff No. (EU): 85363030, Gross weight: 441.67 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültségvédelmi készülék DEHNguard MP TNS 385 FM
4-pólusú, moduláris, dugaszolható
Túlfeszültség-védelmi készülék
dupla Push-In csatakozókapoccsal párhuzamos
és V-bekötéshez alkalmas
TN-S rendszerekhez, szélesség 4TE
távjelző érintkezővel
2. +3. típus az MSZ EN 61643-11 szerint
állapotjelzéssel
Legnagyobb tartós üzemi feszültség: 385 V ac
Feszültség-védelmi szint: <= 1,75 kV
Névleges levezetési áram: 20 kA
Rövidzárlatállóság: 25 kAeff
Energetikai koordináció az MSZ EN 62305-4 szerint
a Red/Line-család készülékeivel

Gyártó: DEHN
Típus: DG MP TNS 385 FM
Cikksz.: 942409
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	385 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	385 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,75 kV
Védelmi feszültségszint [L-PE]/[N-PE] 5 kA esetén (U_P )	≤ 1,35 / ≤ 1,35 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm2 tömör
Csatlakozási keresztmetszet (min.)	6 mm² finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm² tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat

Product 942409 was added to Notepad.

Go to Notepad

Product 942409 was added to the cart.

Go to Web-Shop

Part No. 942310 DG MP TT 275

GTIN 4013364484108, Customs tariff No. (EU): 85363030, Gross weight: 343.84 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard MP TT 275 túlfeszültség-korlátozó
Négypólusú, moduláris, dugaszolható túlfeszültség-korlátozó
dupla Push-in csatlakozókapcsokkal a párhuzamos és
V-bekötéshez
TT- és TN-S rendszerekhez, beépítési méretek: 4 modul
2.+3. típusú SPD az MSZ EN 61643-11 szabvány szerint
állapotjelzéssel
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád készülékeivel

Gyártó: DEHN
Típus: DG MP TT 275
Cikksz.: 942310
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Összetett hullámú generátor üresjárási feszültsége [N-PE] (Uoc)	6 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör
Csatlakozási keresztmetszet (min.)	6 mm² finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm² tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,5 kV

Product 942310 was added to Notepad.

Go to Notepad

Product 942310 was added to the cart.

Go to Web-Shop

Part No. 942328 DG MP TT 150 FM

GTIN 4013364484856, Customs tariff No. (EU): 85363030, Gross weight: 388.86 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard MP TT 150 FM túlfeszültség-korlátozó
Négypólusú, moduláris, dugaszolható túlfeszültség-korlátozó
dupla Push-in csatlakozókapcsokkal a párhuzamos és
V-bekötéshez
TT- és TN-S rendszerekhez, beépítési méretek: 4 modul
távjelző érintkezővel
2.+3. típusú SPD az MSZ EN 61643-11 szabvány szerint
állapotjelzéssel
Legnagyobb folyamatos üzemi feszültség: 150 V AC
Védelmi feszültségszint: <= 0,7 kV
Névleges levezetési áram: 15 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád készülékeivel

Gyártó: DEHN
Típus: DG MP TT 150 FM
Cikksz.: 942328
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	150 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	15 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	120 / 208 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	150 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	15 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Összetett hullámú generátor üresjárási feszültsége [N-PE] (Uoc)	6 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 0,7 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 0,55 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	175 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	230 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm² tömör
Csatlakozási keresztmetszet (min.)	6 mm² finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm² tömör / finomsodra
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,5 kV

Product 942328 was added to Notepad.

Go to Notepad

Product 942328 was added to the cart.

Go to Web-Shop

Part No. 942315 DG MP TT 275 FM

GTIN 4013364477162, Customs tariff No. (EU): 85363030, Gross weight: 346.63 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard MP TT 275 FM túlfeszültség-korlátozó
Négypólusú, moduláris, dugaszolható túlfeszültség-korlátozó
dupla Push-in csatlakozókapcsokkal a párhuzamos és
V-bekötéshez
TT- és TN-S rendszerekhez, beépítési méretek: 4 modul
távjelző érintkezővel
2.+3. típusú SPD az MSZ EN 61643-11 szabvány szerint
állapotjelzéssel
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád készülékeivel

Gyártó: DEHN
Típus: DG MP TT 275 FM
Cikksz.: 942315
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Összetett hullámú generátor üresjárási feszültsége [N-PE] (Uoc)	6 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm² tömör
Csatlakozási keresztmetszet (min.)	6 mm² finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm² tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,5 kV

Product 942315 was added to Notepad.

Go to Notepad

Product 942315 was added to the cart.

Go to Web-Shop

Part No. 942325 DG MP TT 320 FM

GTIN 4013364484849, Customs tariff No. (EU): 85363030, Gross weight: 418.85 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard MP TT 320 FM túlfeszültség-korlátozó
Négypólusú, moduláris, dugaszolható túlfeszültség-korlátozó
dupla Push-in csatlakozókapcsokkal a párhuzamos és
V-bekötéshez
TT- és TN-S rendszerekhez, beépítési méretek: 4 modul
távjelző érintkezővel
2.+3. típusú SPD az MSZ EN 61643-11 szabvány szerint
állapotjelzéssel
Legnagyobb folyamatos üzemi feszültség: 320 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád készülékeivel

Gyártó: DEHN
Típus: DG MP TT 320 FM
Cikksz.: 942325
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2+3..típus / II.+III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	320 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2+3..típus / II.+III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	320 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Összetett hullámú generátor üresjárási feszültsége [N-PE] (Uoc)	6 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1,2 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm² finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm² tömör / finomsodra
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,5 kV

Product 942325 was added to Notepad.

Go to Notepad

Product 942325 was added to the cart.

Go to Web-Shop

Part No. 942317 DG MP TT 385 FM

GTIN 4013364484825, Customs tariff No. (EU): 85363030, Gross weight: 430.48 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard MP TT 385 FM túlfeszültség-korlátozó
Négypólusú, moduláris, dugaszolható túlfeszültség-korlátozó
dupla Push-in csatlakozókapcsokkal a párhuzamos és
V-bekötéshez
TT- és TN-S rendszerekhez, beépítési méretek: 4 modul
távjelző érintkezővel
2.+3. típusú SPD az MSZ EN 61643-11 szabvány szerint
állapotjelzéssel
Legnagyobb folyamatos üzemi feszültség: 385 V AC
Védelmi feszültségszint: <= 1,75 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 25 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád készülékeivel

Gyártó: DEHN
Típus: DG MP TT 385 FM
Cikksz.: 942317
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	385 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.+3. típus / II.+III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	385 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Összetett hullámú generátor üresjárási feszültsége [N-PE] (Uoc)	6 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1,35 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – ellenáll
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm² tömör
Csatlakozási keresztmetszet (min.)	6 mm² finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm² tömör / finomsodra
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,5 kV

Product 942317 was added to Notepad.

Go to Notepad

Product 942317 was added to the cart.

Go to Web-Shop

Part No. 942200 DG MP TN 275

GTIN 4013364495395, Customs tariff No. (EU): 85363030, Gross weight: 228.88 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP TN 275
2 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
egyfázisú 230 V TN rendszerekhez, szélesség 2 modul
Levezető 2. típus + 3. típus EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 20 kA
Névleges zárlati szilárdság: 50 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP TN 275
Cikksz.: 942200
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-PE]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA, VDE

Product 942200 was added to Notepad.

Go to Notepad

Product 942200 was added to the cart.

Go to Web-Shop

Part No. 942207 DG MP TN 150 FM

GTIN 4013364495418, Customs tariff No. (EU): 85363030, Gross weight: 231.67 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP TN 150 FM
2 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
egyfázisú TN rendszerekhez, szélesség 2 modul
távjelző érintkezővel
Levezető 2. típus + 3. típus EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 150 V AC
Védelmi feszültségszint: <= 0,7 kV
Névleges levezetési lökőáram: 15 kA
Névleges zárlati szilárdság: 50 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP TN 150 FM
Cikksz.: 942207
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	150 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltó

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	120 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	150 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 0,7 / ≤ 0,7 kV
Védelmi feszültségszint [L-PE]/[N-PE] 5 kA esetén (U_P )	≤ 0,55 / ≤ 0,55 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	175 V / 5 sec. – szilárdság
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	230 V / 120 min. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat

Product 942207 was added to Notepad.

Go to Notepad

Product 942207 was added to the cart.

Go to Web-Shop

Part No. 942205 DG MP TN 275 FM

GTIN 4013364495401, Customs tariff No. (EU): 85363030, Gross weight: 231.32 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP TN 275 FM
2 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
egyfázisú 230 V TN rendszerekhez, szélesség 2 modul
távjelző érintkezővel
Levezető 2. típus + 3. típus EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 20 kA
Névleges zárlati szilárdság: 50 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP TN 275 FM
Cikksz.: 942205
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltó

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-PE]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltó
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat

Product 942205 was added to Notepad.

Go to Notepad

Product 942205 was added to the cart.

Go to Web-Shop

Part No. 942110 DG MP TT 2P 275

GTIN 4013364495326, Customs tariff No. (EU): 85363030, Gross weight: 220.36 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP TT 2P 275
2 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
egyfázisú 230 V TT rendszerekhez, szélesség 2 modul
Levezető 2. típus + 3. típus EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 20 kA
Névleges zárlati szilárdság: 50 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP TT 2P 275
Cikksz.: 942110
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Összetett hullámú generátor üresjárási feszültsége [N-PE] (Uoc)	6 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,5 kV

Product 942110 was added to Notepad.

Go to Notepad

Product 942110 was added to the cart.

Go to Web-Shop

Part No. 942115 DG MP TT 2P 275 FM

GTIN 4013364495333, Customs tariff No. (EU): 85363030, Gross weight: 226.75 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP TT 2P 275 FM
2 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
egyfázisú 230 V TT rendszerekhez, szélesség 2 modul
távjelző érintkezővel
Levezető 2. típus + 3. típus EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 20 kA
Névleges zárlati szilárdság: 50 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP TT 2P 275 FM
Cikksz.: 942115
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Összetett hullámú generátor üresjárási feszültsége [N-PE] (Uoc)	6 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,5 kV

Product 942115 was added to Notepad.

Go to Notepad

Product 942115 was added to the cart.

Go to Web-Shop

Part No. 942135 DG MP TT 2P 320 FM

GTIN 4013364495340, Customs tariff No. (EU): 85363030, Gross weight: 230.96 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP TT 2P 320 FM
2 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
egyfázisú 230 V TT rendszerekhez, szélesség 2 modul
távjelző érintkezővel
Levezető 2. típus + 3. típus EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 320 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram: 20 kA
Névleges zárlati szilárdság: 25 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP TT 2P 320 FM
Cikksz.: 942135
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	320 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	320 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Összetett hullámú generátor üresjárási feszültsége [N-PE] (Uoc)	6 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1,2 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,5 kV

Product 942135 was added to Notepad.

Go to Notepad

Product 942135 was added to the cart.

Go to Web-Shop

Part No. 942117 DG MP TT 2P 385 FM

GTIN 4013364495357, Customs tariff No. (EU): 85363090, Gross weight: 227.23 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP TT 2P 385 FM
2 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
egyfázisú TT- és TN-rendszerek számára, szélesség 2 modul
távjelző érintkezővel
Levezető 2. típus + 3. típus EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 385 V AC
Védelmi feszültségszint: <= 1,75 kV
Névleges levezetési lökőáram: 20 kA
Névleges zárlati szilárdság: 25 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP TT 2P 385 FM
Cikksz.: 942117
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	385 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	385 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Összetett hullámú generátor üresjárási feszültsége [N-PE] (Uoc)	6 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1,35 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 min. – ellenáll
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm²tömör / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,75 kV

Product 942117 was added to Notepad.

Go to Notepad

Product 942117 was added to the cart.

Go to Web-Shop

Part No. 942307 DG MP WE 600 FM

GTIN 4013364495302, Customs tariff No. (EU): 85363030, Gross weight: 384.26 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard MP WE 600 FM
3 pólusú, moduláris, dugaszolható
túlfeszültség-korlátozó
dupla push-in csatlakozókapoccsal
elágazásos és átmenő huzalozáshoz alkalmas
szélerőművek számára, alkalmazás
400/690 V TN-C rendszerekben, 3 modul széles
távjelző érintkezővel
Időszakos feszültségingadozások figyelembe vétele
megnövelt varisztor névleges feszültséggel Umov
Levezető 2. típus + 3. típus EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 600 V AC
Varisztor névleges feszültség: 750 V AC
Védelmi feszültségszint: <= 3 kV
Névleges levezetési lökőáram: 15 kA
Névleges zárlati szilárdság: 25 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG MP WE 600 FM
Cikksz.: 942307
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	600 V (50 / 60 Hz)
Varisztor névleges feszültség AC (U_mov )	750 V
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Maximális levezetési áram (8/20 µs) (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 3 kV
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2. típus + 3. típus / II. osztály + III. osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	480 / 830 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	600 V (50 / 60 Hz)
Varisztor névleges feszültség AC (U_mov )	750 V
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Maximális levezetési áram (8/20 µs) (I_max )	25 kA
Összetett hullámú generátor üresjárási feszültsége [L-N] (Uoc)	20 kV
Névleges áram V kapcsolásnál (IL)	40 A
Védelmi feszültségszint (U_P )	≤ 3 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 2,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem V-bekötésnél	40 A gG
Max. hálózatoldali túláramvédelem párh. bekötésnél (dupla bekötés 2 x 10 mm²)	100 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	900 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	915 V / 120 perc - biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1,5 mm²tömör1,5 mm²tömör
Csatlakozási keresztmetszet (min.)	6 mm²finomsodrat
Csatlakozási keresztmetszet (max.)	10 mm²tömör / finomsodrat
Csatlakozási vezetékkeresztmetszet (min.) érvéghüvellyel	1,5 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel	6 mm²
Csatlakozási vezetékkeresztmetszet (max.) érvéghüvellyel gallér nélkül	10 mm²
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA, VDE
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat

Product 942307 was added to Notepad.

Go to Notepad

Product 942307 was added to the cart.

Go to Web-Shop

Part No. 952300 DG M TNC 275

GTIN 4013364108431, Customs tariff No. (EU): 85363030, Gross weight: 355.40 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

DEHNguard M TNC 275 túlfeszültség-korlátozó
Moduláris és dugaszolható háromfázisú túlfeszültség-korlátozó
TN-C rendszerekhez, beépítési méretek: 3 modul
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M TNC 275
Cikksz.: 952300
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA, VDE, UL

VA-Tabelle
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL
Levezetőalkalmazás 16,7 Hz-es vasúti áramellátó rendszereknél
– Vizsgálati feszültség AC (U_C )	275 V
– Névleges feszültség AC (U_N )	230 / 400 V
– Névleges frekvencia AC (f_N )	16,7 Hz

Product 952300 was added to Notepad.

Go to Notepad

Product 952300 was added to the cart.

Go to Web-Shop

Part No. 952303 DG M TNC 440

GTIN 4013364120709, Customs tariff No. (EU): 85363030, Gross weight: 376.30 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard M TNC 440 túlfeszültség-korlátozó
Moduláris és dugaszolható háromfázisú túlfeszültség-korlátozó
400/690V TN-C rendszerekhez, beépítési méretek: 3 modul
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 440 V AC
Védelmi feszültségszint: <=2 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 25 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M TNC 440
Cikksz.: 952303
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 2 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA, UL

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	400 / 690 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 2 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1,7 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	580 V / 5 s. – ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	765 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA, UL

Product 952303 was added to Notepad.

Go to Notepad

Product 952303 was added to the cart.

Go to Web-Shop

Part No. 952305 DG M TNC 275 FM

GTIN 4013364108448, Customs tariff No. (EU): 85363030, Gross weight: 348.80 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

DEHNguard M TNC 275 FM túlfeszültség-korlátozó
Moduláris és dugaszolható háromfázisú túlfeszültség-korlátozó
TN-C rendszerekhez, beépítési méretek: 3 modul
távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M TNC 275 FM
Cikksz.: 952305
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA, VDE, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 1,5 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat

Product 952305 was added to Notepad.

Go to Notepad

Product 952305 was added to the cart.

Go to Web-Shop

Part No. 952308 DG M TNC 440 FM

GTIN 4013364120716, Customs tariff No. (EU): 85363030, Gross weight: 383.20 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard M TNC 440 FM túlfeszültség-korlátozó
Moduláris és dugaszolható háromfázisú túlfeszültség-korlátozó
400/690V TN-C rendszerekhez, beépítési méretek: 3 modul
távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 440 V AC
Védelmi feszültségszint: <=2 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 25 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M TNC 440 FM
Cikksz.: 952308
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 2 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	400 / 690 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	440 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint (U_P )	≤ 2 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 1,7 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	580 V / 5 s. – ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	765 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat

Product 952308 was added to Notepad.

Go to Notepad

Product 952308 was added to the cart.

Go to Web-Shop

Part No. 952400 DG M TNS 275

GTIN 4013364108455, Customs tariff No. (EU): 85363030, Gross weight: 444.00 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

DEHNguard M TNS 275 túlfeszültség-korlátozó
Moduláris és dugaszolható háromfázisú túlfeszültség-korlátozó
230/400V TN-S rendszerekhez, beépítési méretek: 4 modul
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M TNS 275
Cikksz.: 952400
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA, VDE, UL

VA-Tabelle
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-PE]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL
Levezetőalkalmazás 16,7 Hz-es vasúti áramellátó rendszereknél
– Vizsgálati feszültség AC (U_C )	275 V
– Névleges feszültség AC (U_N )	230 / 400 V
– Névleges frekvencia AC (f_N )	16,7 Hz

Product 952400 was added to Notepad.

Go to Notepad

Product 952400 was added to the cart.

Go to Web-Shop

Part No. 952405 DG M TNS 275 FM

GTIN 4013364108462, Customs tariff No. (EU): 85363030, Gross weight: 479.00 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

DEHNguard M TNS 275 FM túlfeszültség-korlátozó
Moduláris és dugaszolható háromfázisú túlfeszültség-korlátozó
230/400V TN-S rendszerekhez, beépítési méretek: 4 modul
távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M TNS 275 FM
Cikksz.: 952405
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA, VDE, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező

VA-Tabelle
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-PE]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat
Levezetőalkalmazás 16,7 Hz-es vasúti áramellátó rendszereknél
– Vizsgálati feszültség AC (U_C )	275 V
– Névleges feszültség AC (U_N )	230 / 400 V
– Névleges frekvencia AC (f_N )	16,7 Hz

Product 952405 was added to Notepad.

Go to Notepad

Product 952405 was added to the cart.

Go to Web-Shop

Part No. 952381 DG M H TT 275

GTIN 4013364318144, Customs tariff No. (EU): 85363030, Gross weight: 435.03 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard M H TT 275 túlfeszültség-korlátozó
Moduláris és dugaszolható négypólusú túlfeszültség-korlátozó
megnövelt levezetési képességgel
230/400V TT- és TN-S rendszerekhez, beépítési méretek: 4 modul
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram [L-N]: 20 kA
Névleges levezetési áram [N-PE]: 80 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M H TT 275
Cikksz.: 952381
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	80 kA
Maximális levezetési áram (8/20 µs) [L-N] (I_max )	40 kA
Maximális levezetési áram (8/20 µs) [N-PE] (I_max )	120 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	80 kA
Maximális levezetési áram (8/20 µs) [L-N] (I_max )	40 kA
Maximális levezetési áram (8/20 µs) [N-PE] (I_max )	120 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	40 kA

Product 952381 was added to Notepad.

Go to Notepad

Product 952381 was added to the cart.

Go to Web-Shop

Part No. 952385 DG M H TT 275 FM

GTIN 4013364318137, Customs tariff No. (EU): 85363030, Gross weight: 441.30 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard M H TT 275 FM túlfeszültség-korlátozó
Moduláris és dugaszolható négypólusú túlfeszültség-korlátozó
megnövelt levezetési képességgel
230/400V TT- és TN-S rendszerekhez, beépítési méretek: 4 modul
távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram [L-N]: 20 kA
Névleges levezetési áram [N-PE]: 80 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M H TT 275 FM
Cikksz.: 952385
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	80 kA
Maximális levezetési áram (8/20 µs) [L-N] (I_max )	40 kA
Maximális levezetési áram (8/20 µs) [N-PE] (I_max )	120 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	80 kA
Maximális levezetési áram (8/20 µs) [L-N] (I_max )	40 kA
Maximális levezetési áram (8/20 µs) [N-PE] (I_max )	120 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm2 tömör- / finomsodrat
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	40 kA

Product 952385 was added to Notepad.

Go to Notepad

Product 952385 was added to the cart.

Go to Web-Shop

Part No. 952310 DG M TT 275

GTIN 4013364108479, Customs tariff No. (EU): 85363030, Gross weight: 435.03 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

DEHNguard M TT 275 túlfeszültség-korlátozó
Négypólusú, moduláris, dugaszolható túlfeszültség-korlátozó
230/400V TT- és TN-S rendszerekhez, beépítési méretek: 4 modul
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,25 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M TT 275
Cikksz.: 952310
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA, VDE, UL

VA-Tabelle
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,5 kV
Levezetőalkalmazás 16,7 Hz-es vasúti áramellátó rendszereknél
– Vizsgálati feszültség AC (U_C )	275 V
– Névleges feszültség AC (U_N )	230 / 400 V
– Névleges frekvencia AC (f_N )	16,7 Hz

Product 952310 was added to Notepad.

Go to Notepad

Product 952310 was added to the cart.

Go to Web-Shop

Part No. 952315 DG M TT 275 FM

GTIN 4013364108486, Customs tariff No. (EU): 85363030, Gross weight: 441.30 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

DEHNguard M TT 275 FM túlfeszültség-korlátozó
Négypólusú, moduláris, dugaszolható túlfeszültség-korlátozó
230/400V TT- és TN-S rendszerekhez, beépítési méretek: 4 modul
távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,25 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M TT 275 FM
Cikksz.: 952315
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA, VDE, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező

VA-Tabelle
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,5 kV
Levezetőalkalmazás 16,7 Hz-es vasúti áramellátó rendszereknél
– Vizsgálati feszültség AC (U_C )	275 V
– Névleges feszültség AC (U_N )	230 / 400 V
– Névleges frekvencia AC (f_N )	16,7 Hz

Product 952315 was added to Notepad.

Go to Notepad

Product 952315 was added to the cart.

Go to Web-Shop

Part No. 952332 DG M TT 385/305 FM

GTIN 4013364469945, Customs tariff No. (EU): 85363030, Gross weight: 464.30 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard M TT 385/305 FM
4 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
TT- és TN-S rendszerekhez, szélesség: 4 modul
távjelző érintkezővel
2. típusú levezető az MSZ EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 385 V AC
Védelmi feszültségszint: <= 1,75 kV
Névleges levezetési lökőáram: 20 kA
Névleges zárlati szilárdság: 25 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG M TT 385/305 FM
Cikksz.: 952332
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	385 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 / 400 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	385 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	305 V (50 / 60 Hz)
Feszültségek UL	277 / 480 V
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,75 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1,35 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc – ellenáll
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	4 modul, DIN 43880
Tanúsítványok	UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	2,0 kV

Product 952332 was added to Notepad.

Go to Notepad

Product 952332 was added to the cart.

Go to Web-Shop

Part No. 952200 DG M TN 275

GTIN 4013364108394, Customs tariff No. (EU): 85363030, Gross weight: 244.60 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

DEHNguard M TN 275 túlfeszültség-korlátozó
Kétpólusú, moduláris, dugaszolható túlfeszültség-korlátozó
egyfázisú TN rendszerekhez, beépítési méretek: 2 modul
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M TN 275
Cikksz.: 952200
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA, VDE, UL, ATEX, IECEx

VA-Tabelle
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-PE]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Levezetőalkalmazás 16,7 Hz-es vasúti áramellátó rendszereknél
– Vizsgálati feszültség AC (U_C )	275 V
– Névleges feszültség AC (U_N )	230 V
– Névleges frekvencia AC (f_N )	16,7 Hz

Product 952200 was added to Notepad.

Go to Notepad

Product 952200 was added to the cart.

Go to Web-Shop

Part No. 952205 DG M TN 275 FM

GTIN 4013364108400, Customs tariff No. (EU): 85363030, Gross weight: 247.70 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

DEHNguard M TN 275 FM túlfeszültség-korlátozó
Kétpólusú, moduláris, dugaszolható túlfeszültség-korlátozó
egyfázisú TN rendszerekhez, beépítési méretek: 2 modul
távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M TN 275 FM
Cikksz.: 952205
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA, VDE, UL, ATEX, IECEx
Jelzőérintkező / Érintkezőtípus	váltóérintkező

VA-Tabelle
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-PE]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5 mm² tömör- / finomsodrat
Levezetőalkalmazás 16,7 Hz-es vasúti áramellátó rendszereknél
– Vizsgálati feszültség AC (U_C )	275 V
– Névleges feszültség AC (U_N )	230 V
– Névleges frekvencia AC (f_N )	16,7 Hz

Product 952205 was added to Notepad.

Go to Notepad

Product 952205 was added to the cart.

Go to Web-Shop

Part No. 952181 DG M H TT 2P 275

GTIN 4013364318175, Customs tariff No. (EU): 85363030, Gross weight: 244.10 g, PU: 1.00 db.

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard M H TT 2P 275
2 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
nagy levezető-képességgel
egyfázisú 230 V TT rendszerekhez, szélesség 2 modul
2. típusú levezető az MSZ EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési lökőáram [L-N]: 20 kA
Névleges levezetési lökőáram [N-PE]: 80 kA
Névleges zárlati szilárdság: 25 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG M H TT 2P 275
Cikksz.: 952181
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	80 kA
Maximális levezetési áram (8/20 µs) [L-N] (I_max )	40 kA
Maximális levezetési áram (8/20 µs) [N-PE] (I_max )	120 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	80 kA
Maximális levezetési áram (8/20 µs) [L-N] (I_max )	40 kA
Maximális levezetési áram (8/20 µs) [N-PE] (I_max )	120 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	40 kA

Product 952181 was added to Notepad.

Go to Notepad

Product 952181 was added to the cart.

Go to Web-Shop

Part No. 952185 DG M H TT 2P 275 FM

GTIN 4013364318151, Customs tariff No. (EU): 85363030, Gross weight: 244.10 g, PU: 1.00 db.

Images

Additional information

CAD files

DEHNguard M H TT 2P 275 FM túlfeszültség-korlátozó
Kétpólusú, moduláris, dugaszolható túlfeszültség-korlátozó
megnövelt levezetési képességgel
egyfázisú 230V TT- és TN rendszerekhez, beépítési méretek: 2 modul
távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram [L-N]: 20 kA
Névleges levezetési áram [N-PE]: 80 kA
Névleges zárlati áram: 25 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M H TT 2P 275 FM
Cikksz.: 952185
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	80 kA
Maximális levezetési áram (8/20 µs) [L-N] (I_max )	40 kA
Maximális levezetési áram (8/20 µs) [N-PE] (I_max )	120 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) [L-N] (I_n )	20 kA
Névleges levezetési áram (8/20 µs) [N-PE] (I_n )	80 kA
Maximális levezetési áram (8/20 µs) [L-N] (I_max )	40 kA
Maximális levezetési áram (8/20 µs) [N-PE] (I_max )	120 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör- / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott/ 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5mm² tömör- /finomsodrat
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	40 kA

Product 952185 was added to Notepad.

Go to Notepad

Product 952185 was added to the cart.

Go to Web-Shop

Part No. 952110 DG M TT 2P 275

GTIN 4013364108417, Customs tariff No. (EU): 85363030, Gross weight: 258.00 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

DEHNguard M TT 2P 275 túlfeszültség-korlátozó
Kétpólusú, moduláris, dugaszolható túlfeszültség-korlátozó
egyfázisú 230V TT- és TN rendszerekhez, beépítési méretek: 2 modul
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M TT 2P 275
Cikksz.: 952110
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA, VDE, UL, ATEX, IECEx

VA-Tabelle
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,5 kV
Levezetőalkalmazás 16,7 Hz-es vasúti áramellátó rendszereknél
– Vizsgálati feszültség AC (U_C )	275 V
– Névleges feszültség AC (U_N )	230 V
– Névleges frekvencia AC (f_N )	16,7 Hz

Product 952110 was added to Notepad.

Go to Notepad

Product 952110 was added to the cart.

Go to Web-Shop

Part No. 952115 DG M TT 2P 275 FM

GTIN 4013364108424, Customs tariff No. (EU): 85363030, Gross weight: 244.10 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

DEHNguard M TT 2P 275 FM túlfeszültség-korlátozó
Kétpólusú, moduláris, dugaszolható túlfeszültség-korlátozó
egyfázisú 230V TT- és TN rendszerekhez, beépítési méretek: 2 modul
távjelző érintkezővel
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 275 V AC
Védelmi feszültségszint: <= 1,5 kV
Névleges levezetési áram: 20 kA
Névleges zárlati áram: 50 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M TT 2P 275 FM
Cikksz.: 952115
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. hálózatoldali túláramvédelem	125 A gG
Tanúsítványok	KEMA, VDE, UL, ATEX, IECEx
Jelzőérintkező / Érintkezőtípus	váltóérintkező

VA-Tabelle
SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	230 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [L-N] (U_C )	275 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Névleges levezetési áram (8/20 µs) (I_n )	20 kA
Maximális levezetési áram (8/20 µs) (I_max )	40 kA
Védelmi feszültségszint [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Védelmi feszültségszint [L-N]/[N-PE] 5 kA esetén (U_P )	≤ 1 / ≤ 1,5 kV
Névleges megszakítható utánfolyó áram [N-PE] (I_fi )	100 Aeff
Megszólalási idő [L-N] (t_A )	≤ 25 ns
Megszólalási idő [N-PE] (t_A )	≤ 100 ns
Max. hálózatoldali túláramvédelem	125 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	50 kAeff
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	335 V / 5 s - ellenáll
Időszakos túlfeszültség [L-N] (TOV), (UT) – Karakterisztika	440 V / 120 perc. – biztonságos meghibásodás
Időszakos túlfeszültség [N-PE] (TOV), (UT) – Karakterisztika	1200 V / 200 ms. - ellenáll
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	2 modul, DIN 43880
Tanúsítványok	KEMA, VDE, UL, ATEX, IECEx
ATEX-jóváhagyások	TÜV 22 ATEX 8929 X: II 3 G Ex ec IIC T4 Gc
IECEx-jóváhagyások	IECEx TUR 22.0079X: Ex ec IIC T4 Gc
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1,5mm² tömör- /finomsodrat
Kiegészítő műszaki adatok:	---------------------------------
Levezetési áramimpulzus (10/350 µs) [N-PE] (I_imp )	12 kA
Védelmi feszültségszint [L-PE] (U_P )	1,5 kV
Levezetőalkalmazás 16,7 Hz-es vasúti áramellátó rendszereknél
– Vizsgálati feszültség AC (U_C )	275 V
– Névleges feszültség AC (U_N )	230 V
– Névleges frekvencia AC (f_N )	16,7 Hz

Product 952115 was added to Notepad.

Go to Notepad

Product 952115 was added to the cart.

Go to Web-Shop

Part No. 952302 DG M WE 600

GTIN 4013364113305, Customs tariff No. (EU): 85363030, Gross weight: 406.60 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

DEHNguard M WE 600 túlfeszültség-korlátozó
Moduláris és dugaszolható hárompólusú túlfeszültségkorlátozó
szélerőművekhez
400/690 V TN-C rendszerehez, Beépítési méretek: 3 modul
Rövidtávú feszültségingadozások figyelembevétele a magasabb feszültségszintű
varisztor használatával (Umov)
2.típusú SPD az MSZ EN 61643-11 szabvány szerint
Hibajelzés
Legnagyobb folyamatos üzemi feszültség: 600 V AC
Névleges varisztor feszültség: 750 V AC
Védelmi feszültségszint: <= 3 kV
Védelmi feszültségszint 5 kA-on: <= 2.5 kV
Névleges levezetési áram: 15 kA
Névleges zárlati áram: 25 kAeff
Energetikailag koordinált az MSZ EN 62305-4 szabvány szerint
a Red/Line termékcsalád levezetőivel

Gyártó: DEHN
Típus: DG M WE 600
Cikksz.: 952302
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	600 V (50 / 60 Hz)
Varisztor névleges feszültség AC (U_mov )	750 V
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Maximális levezetési áram (8/20 µs) (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 3 kV
Max. hálózatoldali túláramvédelem	100 A gG
Tanúsítványok	KEMA, UL

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	480 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	600 V (50 / 60 Hz)
Varisztor névleges feszültség AC (U_mov )	750 V
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Maximális levezetési áram (8/20 µs) (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 3 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 2,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem	100 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	900 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	915 V / 120 perc - biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA, UL

Product 952302 was added to Notepad.

Go to Notepad

Product 952302 was added to the cart.

Go to Web-Shop

Part No. 952307 DG M WE 600 FM

GTIN 4013364113312, Customs tariff No. (EU): 85363030, Gross weight: 409.50 g, PU: 1.00 db.

Predecessor

Images

Additional information

CAD files

Túlfeszültség-korlátozó DEHNguard M WE 600 FM
3 pólusú, moduláris, dugaszolható túlfeszültség-korlátozó
szélerőművek számára, alkalmazás
400/690 V TN-C rendszerekben, 3 modul széles
távjelző érintkezővel
Időszakos feszültségingadozások figyelembe vétele
megnövelt varisztor névleges feszültséggel Umov
2. típusú levezető az MSZ EN 61643-11 szerint
Hibajelzés
Legmagasabb tartós feszültség: 600 V AC
Varisztor névleges feszültség: 750 V AC
Védelmi feszültségszint: <= 3 kV
Névleges levezetési lökőáram: 15 kA
Névleges zárlati szilárdság: 25 kAeff
Energetikai koordináció az DIN EN 62305-4 szerint
Red/Line-család levezetője

Gyártó: DEHN
Típus: DG M WE 600 FM
Cikksz.: 952307
vagy egyenértékű.

Certificates

Technical data

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Legnagyobb folyamatos üzemi feszültség AC (U_C )	600 V (50 / 60 Hz)
Varisztor névleges feszültség AC (U_mov )	750 V
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Maximális levezetési áram (8/20 µs) (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 3 kV
Max. hálózatoldali túláramvédelem	100 A gG
Tanúsítványok	KEMA, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező

SPD típus/osztály az MSZ EN 61643-11 / ... IEC 61643-11 alapján	2.típus / II.osztály
Energetikailag koordinált védőhatás a végkészülékig (≤ 10 m)	2.típus + 3.típus
Névleges feszültség AC (U_N )	480 V (50 / 60 Hz)
Legnagyobb folyamatos üzemi feszültség AC (U_C )	600 V (50 / 60 Hz)
Varisztor névleges feszültség AC (U_mov )	750 V
Névleges levezetési áram (8/20 µs) (I_n )	15 kA
Maximális levezetési áram (8/20 µs) (I_max )	25 kA
Védelmi feszültségszint (U_P )	≤ 3 kV
Védelmi feszültségszint 5 kA-en (U_P )	≤ 2,5 kV
Megszólalási idő (t_A )	≤ 25 ns
Max. hálózatoldali túláramvédelem	100 A gG
Névleges zárlati áram max. hálózatoldali túláramvédelem esetén (I_SCCR )	25 kAeff
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	900 V / 5 s - ellenáll
Időszakos túlfeszültség (TOV), (UT) – Karakterisztika	915 V / 120 perc - biztonságos meghibásodás
Üzemi hőmérséklettartomány (T_U )	-40 °C ... +80 °C
Működés-/hibajelzés	zöld / piros
Portok száma	1
Csatlakozási keresztmetszet (min.)	1.5 mm² tömör / finomsodrat
Csatlakozási keresztmetszet (max.)	35 mm² sodrott / 25 mm² finomsodrat
Szerelés	35 mm-es kalapsínre MSZ EN 60715 szerint
Tokozat anyaga	hőre lágyuló műanyag, piros, UL 94 V-0
Beépítés helye	beltéri
Védettség	IP 20
Beépítési méretek	3 modul, DIN 43880
Tanúsítványok	KEMA, UL
Jelzőérintkező / Érintkezőtípus	váltóérintkező
Kapcsolási teljesítmény AC	250 V / 0,5 A
Kapcsolási teljesítmény DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Csatlakozási vezetékkeresztmetszet a jelzőérintkezőnél	max. 1.5 mm² tömör- / finomsodrat

Product 952307 was added to Notepad.

Go to Notepad

Product 952307 was added to the cart.

Go to Web-Shop

DEHNguard modular

Details

DEHNguard MP TNC ...

Part No. 942300 DG MP TNC 275

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX.stp

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX.igs

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX.jt

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX.dwg

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_m_D.dxf

Product 942300 was added to Notepad.

Product 942300 was added to the cart.

DEHNguard MP TNC ... FM

Part No. 942318 DG MP TNC 150 FM

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Product 942318 was added to Notepad.

Product 942318 was added to the cart.

Part No. 942305 DG MP TNC 275 FM

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Product 942305 was added to Notepad.

Product 942305 was added to the cart.

Part No. 942319 DG MP TNC 385 FM

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Product 942319 was added to Notepad.

Product 942319 was added to the cart.

Part No. 942308 DG MP TNC 440 FM

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.stp

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.igs

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.jt

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM.dwg

You are not authorized to download 942XXX_DG_MP_WE_TNC_XXX_FM_m_D.dxf

Product 942308 was added to Notepad.

Product 942308 was added to the cart.

DEHNguard MP TNS ...

Part No. 942400 DG MP TNS 275

You are not authorized to download 942310.stp

You are not authorized to download 942310.igs

You are not authorized to download 942310.jt

You are not authorized to download 942310.dwg

You are not authorized to download 942310m.dxf

Product 942400 was added to Notepad.

Product 942400 was added to the cart.

DEHNguard MP TNS ... FM

Part No. 942408 DG MP TNS 150 FM

You are not authorized to download 942315.stp

You are not authorized to download 942315.igs

You are not authorized to download 942315.jt

You are not authorized to download 942315.dwg

You are not authorized to download 942315m.dxf

Product 942408 was added to Notepad.

Product 942408 was added to the cart.

Part No. 942405 DG MP TNS 275 FM

You are not authorized to download 942315.stp

You are not authorized to download 942315.igs

You are not authorized to download 942315.jt

You are not authorized to download 942315.dwg

You are not authorized to download 942315m.dxf

Product 942405 was added to Notepad.

Product 942405 was added to the cart.

Part No. 942409 DG MP TNS 385 FM

You are not authorized to download 942315.stp

You are not authorized to download 942315.igs

You are not authorized to download 942315.jt

You are not authorized to download 942315.dwg

You are not authorized to download 942315m.dxf

Product 942409 was added to Notepad.

Product 942409 was added to the cart.

DEHNguard MP TT ...

Part No. 942310 DG MP TT 275
