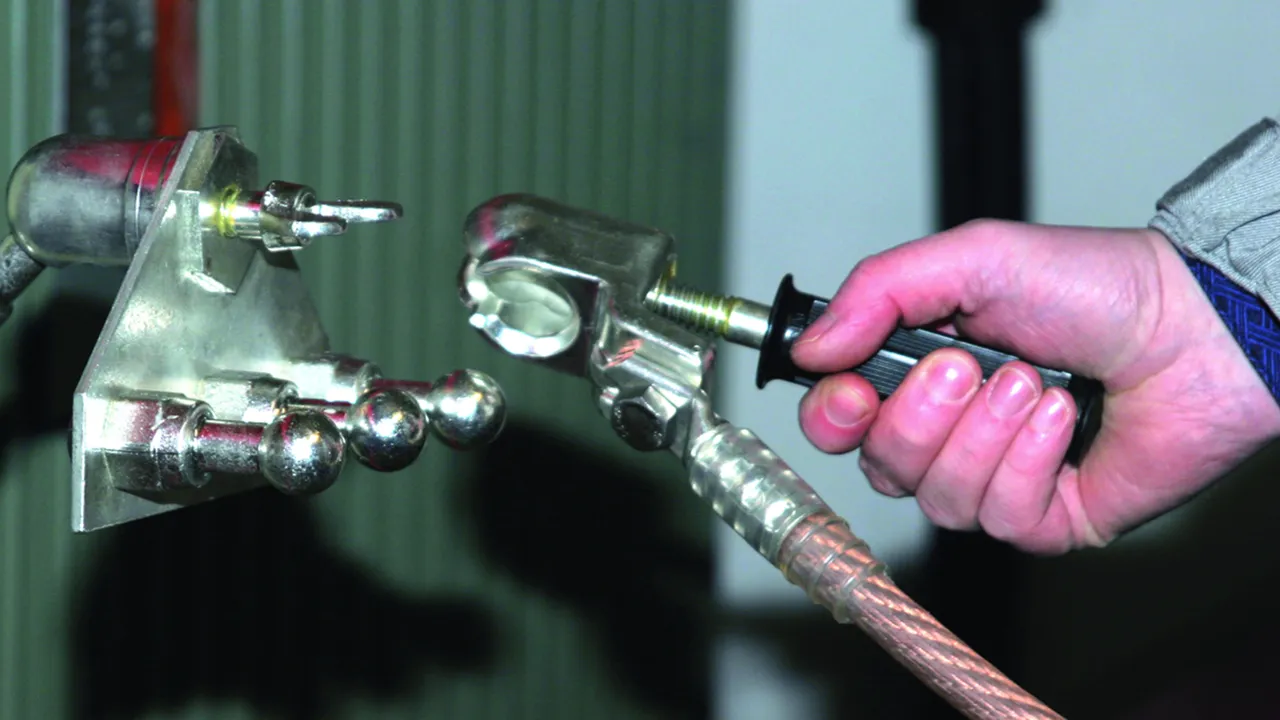

Földelőcsatlakozólapok

  • Csatlakozólemez nagy rövidzárlati áramterhelhetősége
  • Fáziságak egypólusú csatlakoztatása
  • Egypólusú földelő és rövidrezáró szerkezetek csatlakoztatására felsővezetékoszlopok transzformátorain vagy biztosítótartókon
  • Kivitel Ø20 mm, Ø25 mm gömbrögzítési pont vagy gyűrűs horonycsavar Ø16 mm számára

Details

Földelésmaró kapocs elcsavarodás elleni védelemmel, földelőcsatlakozólapra szerelve.

3 gömbrögzítési ponttal és gömbfejbúrával

2 Products

Part No. 728620 EAPA 3 KFP 20 KKH

GTIN 4013364147843, Customs tariff No. (EU): 85359000, Gross weight: 1085.00 g, PU: 1.00 db.

Predecessor

Images

Additional information



Technical data

Rögzítési pont Ø 20 mm
Max. sodronykeresztmetszet Cu 120 mm²
Max. rövidzárlati áram Ik 0,5 s 33,5 kA
Max. rövidzárlati áram Ik 1 s 23,7 kA

Product 728620 was added to Notepad.

Go to Notepad

Product 728620 was added to the cart.

Go to Web-Shop

Part No. 728625 EAPA 3 KFP 25 KKH

GTIN 4013364147867, Customs tariff No. (EU): 85359000, Gross weight: 1084.00 g, PU: 1.00 db.

Predecessor

Images

Additional information



Technical data

Rögzítési pont Ø 25 mm
Max. sodronykeresztmetszet Cu 150 mm²
Max. rövidzárlati áram Ik 0,5 s 42,0 kA
Max. rövidzárlati áram Ik 1 s 29,6 kA

Product 728625 was added to Notepad.

Go to Notepad

Product 728625 was added to the cart.

Go to Web-Shop

3 gömbrögzítési ponttal

Földelőcsatlakozó kapcsok szereléséhez elcsavarodás elleni védelemmel

2 Products

Part No. 728522 EAPA 3 KFP 20 B13

GTIN 4013364147874, Customs tariff No. (EU): 85359000, Gross weight: 756.00 g, PU: 1.00 db.

Predecessor

Images

Additional information



Technical data

Rögzítési pont Ø 20 mm
Max. sodronykeresztmetszet Cu 120 mm²
Max. rövidzárlati áram Ik 0,5 s 33,5 kA
Max. rövidzárlati áram Ik 1 s 23,7 kA

Product 728522 was added to Notepad.

Go to Notepad

Product 728522 was added to the cart.

Go to Web-Shop

Part No. 728526 EAPA 3 KFP 25 B13

GTIN 4013364147881, Customs tariff No. (EU): 85359000, Gross weight: 1014.00 g, PU: 1.00 db.

Predecessor

Images

Additional information



Technical data

Rögzítési pont Ø 25 mm
Max. sodronykeresztmetszet Cu 150 mm²
Max. rövidzárlati áram Ik 0,5 s 42,0 kA
Max. rövidzárlati áram Ik 1 s 29,6 kA

Product 728526 was added to Notepad.

Go to Notepad

Product 728526 was added to the cart.

Go to Web-Shop

3 gyűrűs horony rögzítési ponttal és földelőcsatlakozó aljzattal

1 Product

Part No. 728516 EAPA 3 RN 16 EAB

GTIN 4013364147898, Customs tariff No. (EU): 85359000, Gross weight: 1.54 kg, PU: 1.00 db.

Predecessor

Images

Additional information



Technical data

Rögzítési pont Ø 16 mm
Max. sodronykeresztmetszet Cu 95 mm²
Max. rövidzárlati áram Ik 0,5 s 26,5 kA
Max. rövidzárlati áram Ik 1 s 18,7 kA

Product 728516 was added to Notepad.

Go to Notepad

Product 728516 was added to the cart.

Go to Web-Shop

2 gömbrögzítési ponttal és gömbfejbúrával

Forgatható gömbfejbúrával, Ø25 mm, műanyag fogantyúval.
2 egypólusú földelő és rövidrezáró szerkezet összekapcsolásához és csatlakoztatásához egy gömbrögzítési pontra Ø25 mm.

1 Product

Part No. 728501 EAP 2 25 KKH HG

GTIN 4013364079618, Customs tariff No. (EU): 85359000, Gross weight: 1015.00 g, PU: 1.00 db.

Images

Additional information



Technical data

Rögzítési pont Ø 25 mm
DB rajzszám 3 Ebgw 01.66
DB anyagszám 157 540

Product 728501 was added to Notepad.

Go to Notepad

Product 728501 was added to the cart.

Go to Web-Shop

Csatlakoztató heveder 1 gömbrögzítési ponttal

Biztosítótartóra csatlakozáshoz.

1 Product

Part No. 728503 EAP 25 SIT US OL

GTIN 4013364079564, Customs tariff No. (EU): 85359000, Gross weight: 453.00 g, PU: 1.00 db.

Images

Additional information



Technical data

Rögzítési pont Ø 25 mm
DB rajzszám 4 Ebgw 01.60
DB anyagszám 157 545

Product 728503 was added to Notepad.

Go to Notepad

Product 728503 was added to the cart.

Go to Web-Shop

Csatlakoztató heveder 2 gömbrögzítési ponttal

Csatlakoztatásra oszlopon.

1 Product

Part No. 728502 EAP 2 25 MA US OL

GTIN 4013364079571, Customs tariff No. (EU): 85359000, Gross weight: 708.00 g, PU: 1.00 db.

Images

Additional information



Technical data

Rögzítési pont Ø 25 mm
DB rajzszám 3 Ebgw 01.61
DB anyagszám 157 548
