Part No. 941300 DSH TNC 255

GTIN 4013364133556, Customs tariff No. (EU): 85363090, Gross weight: 415.80 g, PU: 1.00 pz.

Images

Additional information

CAD files

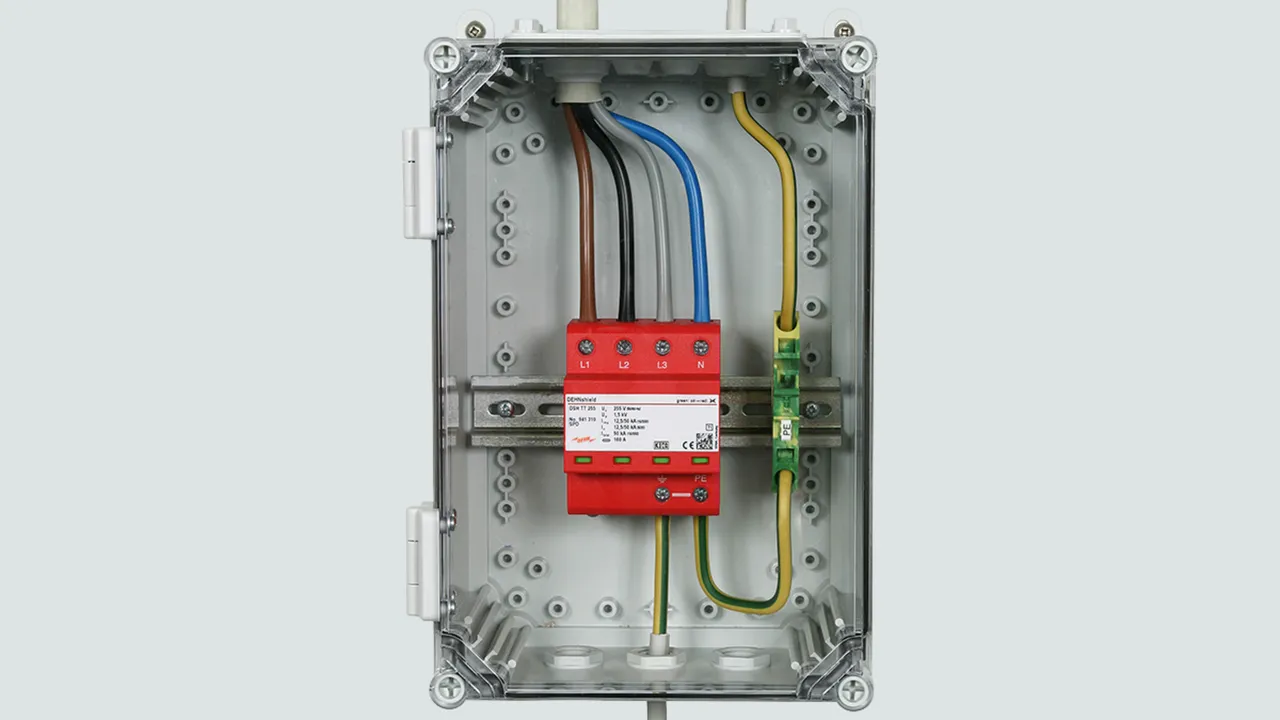

Scaricatore combinato DEHNshield TNC 255
Scaricatore combinato per reti TN-C
con tensione nominale 230 / 400 V
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 37,5 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNC 255
Art.: 941300
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Energia specifica [L-PEN] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, PEN) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL

Product 941300 was added to Notepad.

Go to Notepad

Product 941300 was added to the cart.

Go to Web-Shop

Part No. 941305 DSH TNC 255 FM

GTIN 4013364275317, Customs tariff No. (EU): 85363090, Gross weight: 420.60 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield TNC 255 FM
Scaricatore combinato per reti TN-C
con tensione nominale 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 37,5 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNC 255 FM
Art.: 941305
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	352,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Energia specifica [L-PEN] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, PEN) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Product 941305 was added to Notepad.

Go to Notepad

Product 941305 was added to the cart.

Go to Web-Shop

Part No. 941306 DSH B TNC 255 FM

GTIN 4013364328068, Customs tariff No. (EU): 85363090, Gross weight: 422.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield B TNC 255 FM
Scaricatore combinato a 3 poli per impianti TN C 230/400 V
con contatto di telesegnalamento, larghezza 4 unità
Scaricatore Tipo 1+ Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti della CEI 64-8 e della DIN VDE 0100-443
Tecnologia spinterometrica con limitazione di corrente susseguente
Visualizzazione di guasto
Tensione continua massima: 225 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 22,5 kA
Coordinazione energetica secondo DIN EN 62305-4
Scaricatore della famiglia Red/Line, oltre che
direttamente sull'apparecchio terminale

Fabbricato: DEHN
Tipo: DSH B TNC 255 FM
Art.: 941306
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, PEN) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, PEN) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Product 941306 was added to Notepad.

Go to Notepad

Product 941306 was added to the cart.

Go to Web-Shop

Part No. 941400 DSH TNS 255

GTIN 4013364133563, Customs tariff No. (EU): 85363090, Gross weight: 555.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield TNS 255
Scaricatore combinato per reti TN-C
con tensione nominale 230 / 400 V
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNS 255
Art.: 941400
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia specifica [L,N-PE] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL

Product 941400 was added to Notepad.

Go to Notepad

Product 941400 was added to the cart.

Go to Web-Shop

Part No. 941405 DSH TNS 255 FM

GTIN 4013364275331, Customs tariff No. (EU): 85363090, Gross weight: 488.30 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield TNS 255 FM
Scaricatore combinato per reti TN-C c
on tensione nominale 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette un'esecuzione
compatta per utilizzo in spazi ristretti
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TNS 255 FM
Art.: 941405
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia specifica [L,N-PE] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Product 941405 was added to Notepad.

Go to Notepad

Product 941405 was added to the cart.

Go to Web-Shop

Part No. 941406 DSH B TNS 255 FM

GTIN 4013364328082, Customs tariff No. (EU): 85363090, Gross weight: 489.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield B TNC 255 FM
Scaricatore combinato a 4 poli per
impianti TN(C)-S 230/400 V, larghezza 4 unità
con contatto di telesegnalamento
Scaricatore Tipo 1+ Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti della CEI 64-8 e della DIN VDE 0100-443
Tecnologia spinterometrica con limitazione di corrente susseguente
Visualizzazione di guasto
Tensione continua massima: 225 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 30 kA
Coordinazione energetica secondo DIN EN 62305-4
Scaricatore della famiglia Red/Line,
oltre che direttamente sull'apparecchio terminale

Fabbricato: DEHN
Tipo: DSH B TNS 255 FM
Art.: 941406
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Product 941406 was added to Notepad.

Go to Notepad

Product 941406 was added to the cart.

Go to Web-Shop

Part No. 941310 DSH TT 255

GTIN 4013364131798, Customs tariff No. (EU): 85363090, Gross weight: 509.90 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield TT 255
Scaricatore combinato per reti TT e TN-S
con tensione nominale 230 / 400 V
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 255
Art.: 941310
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Product 941310 was added to Notepad.

Go to Notepad

Product 941310 was added to the cart.

Go to Web-Shop

Part No. 941315 DSH TT 255 FM

GTIN 4013364275324, Customs tariff No. (EU): 85363090, Gross weight: 508.80 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield TT 255 FM
Scaricatore combinato per reti TT e TN-S
con tensione nominale 230 / 400 V
Con contatto di scambio pulito per il telesegnalamento
Dimensioni: 4 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 255 FM
Art.: 941315
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	625,00 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Product 941315 was added to Notepad.

Go to Notepad

Product 941315 was added to the cart.

Go to Web-Shop

Part No. 941316 DSH B TT 255 FM

GTIN 4013364328075, Customs tariff No. (EU): 85363090, Gross weight: 510.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield B TT 255 FM
Scaricatore combinato a 4 poli per impianti TT
e TN (C) -S, largheza 4 unità
con contatto di telesegnalamento
Scaricatore Tipo 1+ Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti della CEI 64-8 e della DIN VDE 0100-443
Tecnologia spinterometrica con limitazione
di corrente susseguente
Visualizzazione di guasto
Tensione continua massima: 225 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350): 30 kA
Coordinazione energetica secondo DIN EN 62305-4
Scaricatore della famiglia Red/Line,
oltre che direttamente sull'apparecchio terminale

Fabbricato: DEHN
Tipo: DSH B TT 255 FM
Art.: 941316
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L1, L2, L3, N, PE 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Product 941316 was added to Notepad.

Go to Notepad

Product 941316 was added to the cart.

Go to Web-Shop

Part No. 941200 DSH TN 255

GTIN 4013364138209, Customs tariff No. (EU): 85363090, Gross weight: 266.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield TN 255
Scaricatore combinato per reti monofase TN
con tensione nominale 230 V
Dimensioni: 2 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la limitazione
della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TN 255
Art.: 941200
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia specifica [L+N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia specifica [L,N-PE] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL

Product 941200 was added to Notepad.

Go to Notepad

Product 941200 was added to the cart.

Go to Web-Shop

Part No. 941205 DSH TN 255 FM

GTIN 4013364289185, Customs tariff No. (EU): 85363090, Gross weight: 276.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield TN 255
Scaricatore combinato bipolare per l'uso nei sistemi di rete TN 230/400 V
Dimensioni: 2 unità, con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Applicazione ottimizzata per l'impiego in installazioni elettriche compatte
tecnologia a spinterometro per la limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4 (VDE 0185-305-4)
per scaricatori della famiglia di prodotti Red/Line,
direttamente sull'utenza finale

Fabbricato: DEHN
Tipo: DSH TN 255 FM
Art.: 941205
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia specifica [L+N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Energia specifica [L,N-PE] (W/R)	39,06 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Product 941205 was added to Notepad.

Go to Notepad

Product 941205 was added to the cart.

Go to Web-Shop

Part No. 941206 DSH B TN 255 FM

GTIN 4013364373839, Customs tariff No. (EU): 85363090, Gross weight: 276.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield B TN 255 FM
Scaricatore combinato bipolare per sistemi di rete TN 230/400 V
Dimensioni: 2 unità, con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti delle norme DIN VDE 0100-534 (CEI 64-8) e DIN VDE 0100-443
Tecnologia spinterometrica per la limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 15 kA
Coordinamento energetico secondo CEI EN 62305-4
per scaricatori della famiglia di prodotti Red/Line, direttamente sull'utenza finale

Fabbricato: DEHN
Tipo: DSH B TN 255 FM
Art.: 941206
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	15 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Contatti FM / forma contatto	scambio pulito

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	15 kA
Corrente impulsiva di fulmine (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile

Product 941206 was added to Notepad.

Go to Notepad

Product 941206 was added to the cart.

Go to Web-Shop

Part No. 941110 DSH TT 2P 255

GTIN 4013364137899, Customs tariff No. (EU): 85363090, Gross weight: 291.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield TT 2P 255
Scaricatore combinato per reti monofase TT e TN
con tensione nominale 230 V
Dimensioni: 2 unità
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la
limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 2P 255
Art.: 941110
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia specifica [L+N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessbile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Product 941110 was added to Notepad.

Go to Notepad

Product 941110 was added to the cart.

Go to Web-Shop

Part No. 941115 DSH TT 2P 255 FM

GTIN 4013364289208, Customs tariff No. (EU): 85363090, Gross weight: 301.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield TT 2P 255 FN
Scaricatore combinato per reti monofase TT e TN
con tensione nominale 230 V
Dimensioni: 2 unità, il controllo a distanza
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Ottimizzato nell'applicazione permette
un'esecuzione compatta per utilizzo in spazi ristretti
Tecnologia spinterometrica per la
limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 25 kA
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSH TT 2P 255 FM
Art.: 941115
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	25 kA
Energia specifica [L+N-PE] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Energia specifica [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessbile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA, VDE
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Product 941115 was added to Notepad.

Go to Notepad

Product 941115 was added to the cart.

Go to Web-Shop

Part No. 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, Customs tariff No. (EU): 85363090, Gross weight: 301.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Scaricatore combinato DEHNshield B TT 2P 255 FM
Scaricatore combinato bipolare per sistemi di rete TN 230/400 V
Dimensioni: 2 unità, con contatto di telesegnalamento
SPD Tipo 1 + Tipo 2 secondo CEI EN 61643-11
Soddisfa tutti i requisiti delle norme DIN VDE 0100-534 (CEI 64-8) e DIN VDE 0100-443
Tecnologia spinterometrica per la limitazione della corrente susseguente
Indicazione di guasto
Tensione massima continuativa: 255 V AC
Livello di protezione: <= 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 15 kA
Coordinamento energetico secondo CEI EN 62305-4
per scaricatori della famiglia di prodotti Red/Line, direttamente sull'utenza finale

Fabbricato: DEHN
Tipo: DSH B TT 2P 255 FM
Art.: 941116
o similare.

Certificates

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	15 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Protezione max da sovraccorrente in rete	160 A gG
Contatti FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

SPD secondo CEI EN 61643-11 / ...IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L+N-PE] (I_total )	15 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff (pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Protezione max da sovraccorrente in rete	160 A gG
Tensione TOV [L-N] (UT) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (UT) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (L, N, PE, 9) (min.)	1,5 mm² rigido / flessbile
Sezione di collegamento (L, N, PE, 9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Contatti FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per contatti FM	max. 1,5 mm²rigido / flessibile
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,0 kV

Product 941116 was added to Notepad.

Go to Notepad

Product 941116 was added to the cart.

Go to Web-Shop

DEHNshield

Details

DEHNshield TNC

Part No. 941300 DSH TNC 255

You are not authorized to download 941300.stp

You are not authorized to download 941300.igs

You are not authorized to download 941300.jt

You are not authorized to download 941300.dwg

You are not authorized to download 941300m_E.dxf

You are not authorized to download DEHN.941300.wspak

You are not authorized to download 941300_eplan.zip

Wave breaker function

Product 941300 was added to Notepad.

Product 941300 was added to the cart.

DEHNshield TNC FM

Part No. 941305 DSH TNC 255 FM

You are not authorized to download 941305.stp

You are not authorized to download 941305.igs

You are not authorized to download 941305.jt

You are not authorized to download 941305.dwg

You are not authorized to download 941305+306m_E.dxf

You are not authorized to download DEHN.941305.wspak

You are not authorized to download DEHN.941305.edz

Wave breaker function

Product 941305 was added to Notepad.

Product 941305 was added to the cart.

DEHNshield TNC Basic FM

Part No. 941306 DSH B TNC 255 FM

You are not authorized to download 941305.stp

You are not authorized to download 941305.igs

You are not authorized to download 941305.jt

You are not authorized to download 941305.dwg

You are not authorized to download 941305+306m_E.dxf

You are not authorized to download DEHN.941306.wspak

You are not authorized to download DEHN.941306.edz

Wave breaker function

Product 941306 was added to Notepad.

Product 941306 was added to the cart.

DEHNshield TNS

Part No. 941400 DSH TNS 255

You are not authorized to download 941400.stp

You are not authorized to download 941400.igs

You are not authorized to download 941400.jt

You are not authorized to download 941400.dwg

You are not authorized to download 941310+400m_E.dxf

You are not authorized to download DEHN.941400.wspak

You are not authorized to download 941400_eplan.zip

Wave breaker function

Product 941400 was added to Notepad.

Product 941400 was added to the cart.

DEHNshield TNS FM

Part No. 941405 DSH TNS 255 FM

You are not authorized to download 941315.stp

You are not authorized to download 941315.igs

You are not authorized to download 941315.jt

You are not authorized to download 941315.dwg

You are not authorized to download 941315+316+405+406m_E.dxf

You are not authorized to download DEHN.941405.wspak

You are not authorized to download 941315_eplan.zip

Wave breaker function

Product 941405 was added to Notepad.

Product 941405 was added to the cart.

DEHNshield TNS Basic FM

Part No. 941406 DSH B TNS 255 FM

You are not authorized to download 941315.stp

You are not authorized to download 941315.jt

You are not authorized to download 941315.jt

You are not authorized to download 941315.dwg

You are not authorized to download 941315+316+405+406m_E.dxf

You are not authorized to download DEHN.941406.wspak

You are not authorized to download 941315_eplan.zip

Wave breaker function

Product 941406 was added to Notepad.

Product 941406 was added to the cart.

DEHNshield TT

Part No. 941310 DSH TT 255

You are not authorized to download 941400.stp

You are not authorized to download 941400.igs

You are not authorized to download 941400.jt

You are not authorized to download 941400.dwg
