DEHNguard SE CI z wbudowanym bezpiecznikiem

Bezpiecznik wbudowany w moduł ochronny
Do stosowania w przypadku wyższych napięć znamionowych
Koordynacja energetyczna z innymi ogranicznikami z serii Red/Line
Wysoka zdolność odprowadzania prądów udarowych
Wysoka niezawodność dzięki urządzeniu kontrolno-odłączającemu „Thermo Dynamik Control”
Łatwa wymiana modułów bez używania narzędzi poprzez zastosowanie rygla blokującego z przyciskiem zwalniającym moduł
Odporność na wstrząsy i wibracje zgodnie z normą EN 60068-2

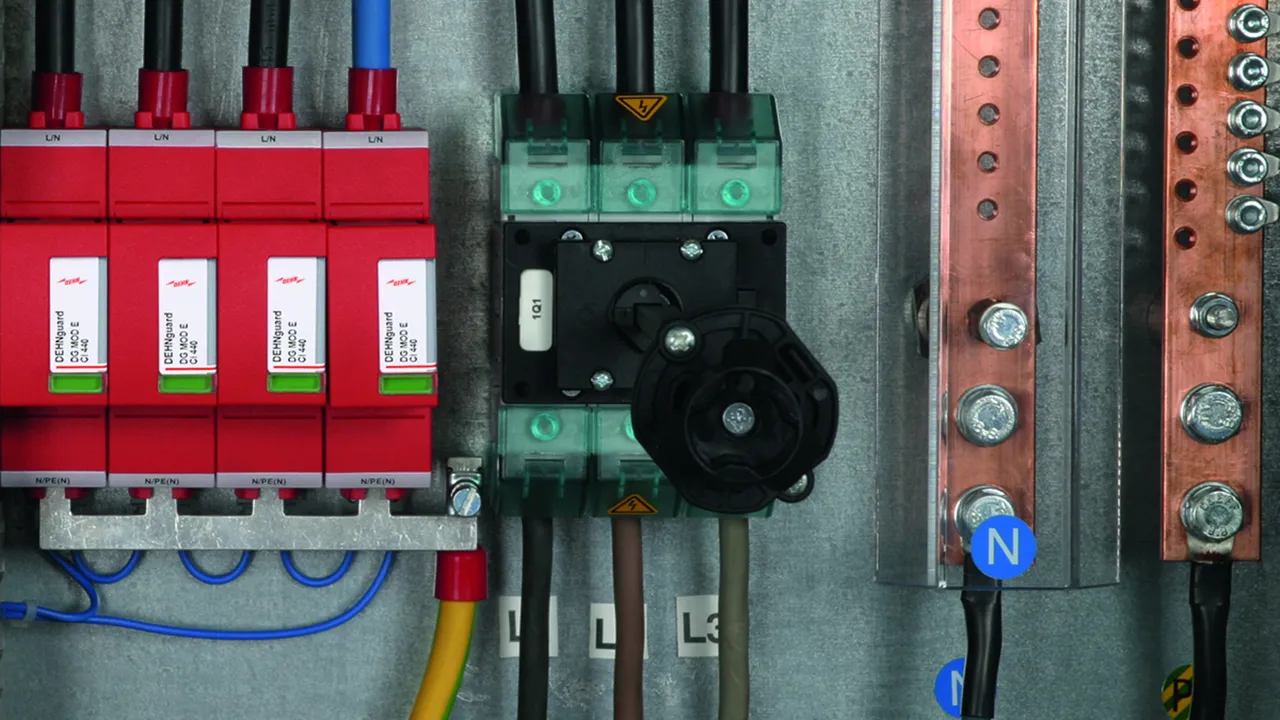

DEHNguard SE CI 440 FM

Modułowy jednobiegunowy ogranicznik przepięć składający się z podstawy i wymiennego modułu ochronnego, z wbudowanym bezpiecznikiem i zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

1 Product

Part No. 952920 DG SE CI 440 FM

GTIN 4013364322622, Customs tariff No. (EU): 85363030, Gross weight: 178.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard SE CI 440 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z wbudowanym bezpiecznikiem dodatkowym, szerokość: 1,5 modułu
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
wskaźnik uszkodzenia ograniczników przepięć i wbudowany bezpiecznik
Największe napięcie trwałej pracy: 440 V AC
Napięciowy poziom ochrony: <= 2 kV
Znamionowy prąd wyładowczy: 12,5 kA
Do pracy bez dodatkowego bezpiecznika rezerwowego w instalacjach o
maksymalnym prądzie zwarciowym 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SE CI 440 FM
Nr kat.: 952920
lub podobny.

Certificates

Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	440 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 2 kV
Maksymalny bezpiecznik dodatkowy	zbędny
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	440 V (50 / 60 Hz)
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 2 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	zbędny
Znamionowa zdolność wyłączania wbudowanego bezpiecznika	25 kA
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	580 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	765 V / 120 min – bezpieczne uszkodzenie
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1,5 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka

Product 952920 was added to Notepad.

Go to Notepad

Product 952920 was added to the cart.

Go to Web-Shop

DEHNguard SE CI WE 440 FM

Modułowy jednobiegunowy ogranicznik przepięć z warystorem U_mov= 750 V, składający się z podstawy i wymiennego modułu ochronnego, z wbudowanym bezpiecznikiem i zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

1 Product

Part No. 952923 DG SE CI WE 440 FM

GTIN 4013364322639, Customs tariff No. (EU): 85363030, Gross weight: 184.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNguard SE CI WE 440 FM
1-biegunowy, modułowy, gotowy do podłączenia ogranicznik przepięć
z wbudowanym bezpiecznikiem dodatkowym, szerokość: 1,5 modułu
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 2 zgodnie z EN 61643-11
wskaźnik uszkodzenia ograniczników przepięć i wbudowany bezpiecznik
Największe napięcie trwałej pracy: 440 V AC
Znamionowe napięcie warystora: 750 V AC
Napięciowy poziom ochrony: <= 3 kV
Znamionowy prąd wyładowczy: 12,5 kA
Do pracy bez dodatkowego bezpiecznika rezerwowego w instalacjach o
maksymalnym prądzie zwarciowym 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DG SE CI WE 440 FM
Nr kat.: 952923
lub podobny.

Certificates

Circuit Interruption

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	440 V (50 / 60 Hz)
Znamionowe napięcie warystora AC (U_mov )	750 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 3 kV
Maksymalny bezpiecznik dodatkowy	zbędny
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny

Ogranicznik przepięć zgodnie z PN-EN 61643-11	typ 2 / klasa II
Koordynacja energetyczna z urządzeniem końcowym (≤ 10 m)	typ 2 + typ 3
Napięcie znamionowe AC (U_N )	400 V (50 / 60 Hz)
Największe napięcie trwałej pracy AC (U_C )	440 V (50 / 60 Hz)
Znamionowe napięcie warystora AC (U_mov )	750 V
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	12,5 kA
Napięciowy poziom ochrony (U_P )	≤ 3 kV
Czas zadziałania (t_A )	≤ 25 ns
Maksymalny bezpiecznik dodatkowy	zbędny
Znamionowa zdolność wyłączania wbudowanego bezpiecznika	25 kA
Wytrzymałość zwarciowa (I_SCCR )	25 kA_rms
Przepięcia dorywcze (TOV) (U_T) – cecha	580 V / 5 s – wytrzymały
Przepięcia dorywcze (TOV) (U_T) – cecha	765 V / 120 min – wytrzymały
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Wskaźnik działania / uszkodzenia	zielony / czerwony
Liczba portów	1
Przekrój przewodów (min.)	1,5 mm² drut / linka
Przekrój przewodów (maks.)	35 mm² wielodrutowo / 25 mm² linka
Montaż	na szynie 35 mm zgodnie z EN 60715
Materiał obudowy	termoplast, czerwony, UL 94 V-0
Miejsce montażu	wewnątrz pomieszczeń
Stopień ochrony	IP 20
Szerokość montażowa	1,5 moduł(y), DIN 43880
Certyfikaty	KEMA
Rodzaj zestyku zdalnej sygnalizacji (FM)	bezpotencjałowy zestyk przełączny
Parametry obwodu sygnalizacji AC	250 V / 0,5 A
Parametry obwodu sygnalizacji DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Przekrój przewodów zdalnej sygnalizacji (FM)	maks. 1,5 mm² drut / linka
