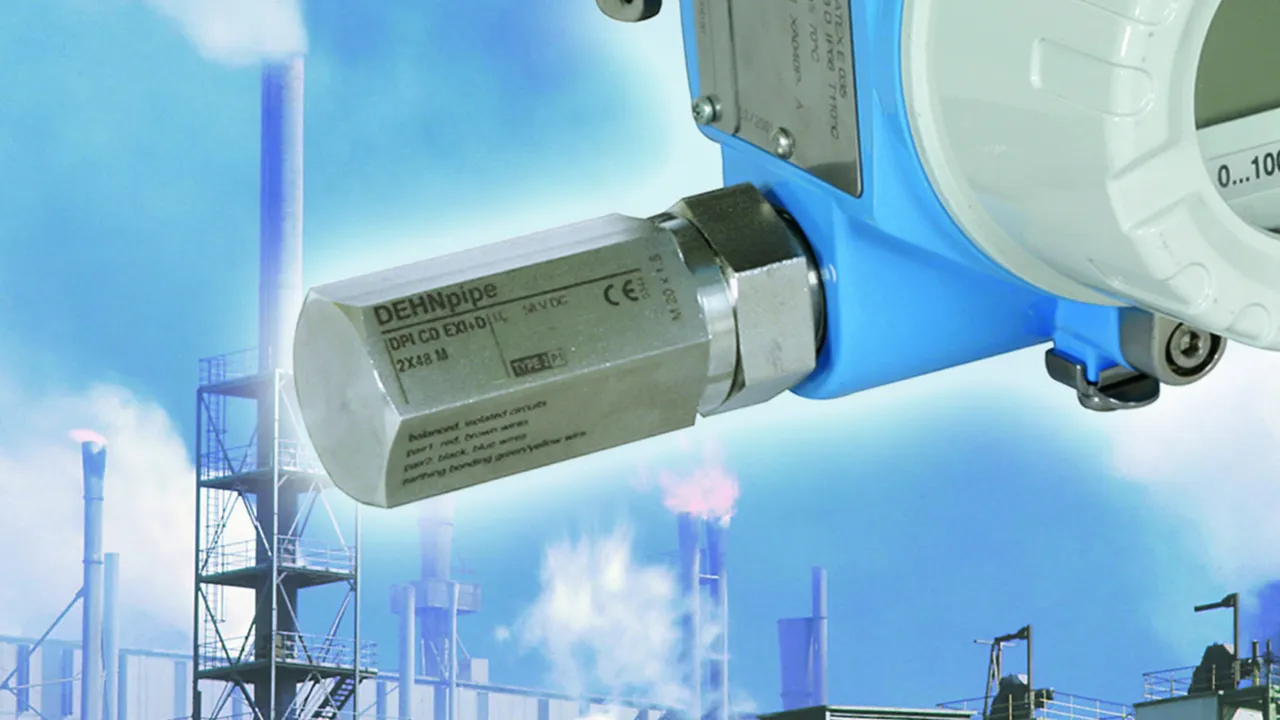

DEHNpipe

Ogranicznik przepięć do wkręcania w urządzeniach polowych

W okablowaniu równoległym lub szeregowym
Wykonany z odpornej na korozję stali nierdzewnej
W ofercie także ogranicznik do ochrony drugiego interfejsu (po stronie danych lub energii)

Warianty dla zastosowań Ex (i) i Ex (d)

Do ochrony iskrobezpiecznych obwodów pomiarowo-kontrolnych i systemów magistralnych Ex(i)
Wariant w hermetycznej obudowie ciśnieniowej Ex (d)

Różne certyfikatyCertyfikaty w zależności od ogranicznika: IECEx, ATEX, FISCO, CSA Hazloc

Details

Solidna konstrukcja wykonana z odpornej na korozję stali nierdzewnej.

DPI MD

Skoordynowany energetycznie dwustopniowy ogranicznik przepięć, brak prądu upływu, do interfejsów 4-20 mA z gwintem M20 x 1,5 (wewnętrznym/zewnętrznym). Dostępny w opcji z bezpośrednim lub pośrednim uziemieniem ekranu lub bez uziemienia ekranu. Dławice kablowe dostępne jako wyposażenie dodatkowe.

1 Product

Part No. 929941 DPI MD 24 M 2S

GTIN 4013364098152, Customs tariff No. (EU): 85363010, Gross weight: 187.40 g, PU: 1.00 szt.

Images

Additional information

CAD files

Niepowodujący prądów upływu dwustopniowy ogranicznik przepięć DEHNpipe DPI MD 24 M 2S
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNpipe, przetestowany zgodnie z EN 61643-21
i skoordynowany energetycznie zgodnie z
IEC 61643-22, in V2A, IP 67,
2-częściowa konstrukcja obudowy,
do wkręcania w urządzeniach polowych
z 2-przewodową techniką pomiarową,
zabezpieczenie szeregowe jednej
bezpotencjałowej
pary linii oraz symetrycznych
interfejsów według normy NAMUR NE 21.
Największe napięcie trwałej pracy DC: 34,8 V
Prąd znamionowy: 0,5 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 10 kA
Częstotliwość graniczna linia-linia: 14 MHz

Producent: DEHN
Typ: DPI MD 24 M 2S
Nr kat.: 929941
lub podobny.

Certificates

Technical data

Klasa SPD	Q
Największe napięcie trwałej pracy DC (U_C )	34,8 V
Prąd znamionowy (I_L )	0,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna linia-linia (f_G )	14 MHz
Montaż (wejście / wyjście)	gwint wewnętrzny M20 x 1,5 / gwint zewnętrzny M20 x 1,5
Certyfikaty	SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	Q
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	34,8 V
Największe napięcie trwałej pracy AC (U_C )	24,5 V
Prąd znamionowy (I_L )	0,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) ekran-PG (I_n )	20 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 65 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 650 V
Napięciowy poziom ochrony ekran-PG przy I_n C2 (U_P )	≤ 650 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 500 V
Napięciowy poziom ochrony ekran-PG przy 1 kV/µs C3 (U_P )	≤ 600 V
Częstotliwość graniczna linia-linia (f_G )	14 MHz
Pojemność własna linia-linia (C)	≤ 400 pF
Pojemność własna linia-PG (C)	≤ 20 pF
Pojemność własna ekran-PG (C)	≤ 15 pF
Impedancja szeregowa na linię	2,2 Ω
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony z dławicą kablową	IP 67
Montaż (wejście / wyjście)	gwint wewnętrzny M20 x 1,5 / gwint zewnętrzny M20 x 1,5
Przyłączenie (wejście / wyjście)	śruba / przewody przyłączeniowe (1,5 mm²)
Długość przewodu przyłączeniowego	200 mm
Przekrój przewodów, drut	0,08-2,5 mm²
Przekrój przewodów, linka	0,08-2,5 mm²
Uziemienie przez	obudowa lub pierścień uziemiający (akcesoria)
Materiał obudowy	stal nierdzewna (V2A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	SIL
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 929941 was added to Notepad.

Go to Notepad

Product 929941 was added to the cart.

Go to Web-Shop

DPI MD EX

Skoordynowany energetycznie dwustopniowy ogranicznik z obwodem ochronnym o niskiej pojemności do ochrony iskrobezpiecznych obwodów pomiarowych i systemów magistralnych, spełnia wymagania FISCO. Wytrzymałość izolacji > 500 V linia-ziemia. Dławice kablowe należy zamawiać oddzielnie.

2 Products

Part No. 929960 DPI MD EX 24 M 2

GTIN 4013364098145, Customs tariff No. (EU): 85363010, Gross weight: 185.80 g, PU: 1.00 szt.

Images

Additional information

CAD files

Skoordynowany dwustopniowy ogranicznik przepięć DEHNpipe DPI MD EX 24 M 2
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNpipe, przetestowany zgodnie z EN 61643-21
i skoordynowany energetycznie zgodnie z
IEC 61643-22, in V2A, IP 67,
2-częściowa konstrukcja obudowy w
wykonaniu Ex (i)
do wkręcania w urządzeniach polowych
z 2-przewodową techniką pomiarową,
zabezpieczenie szeregowe jednej
bezpotencjałowej
pary linii oraz symetrycznych
interfejsów według normy NAMUR NE 21.
Największe napięcie trwałej pracy DC: 34,8 V
Prąd znamionowy: 0,5 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 10 kA
Częstotliwość graniczna linia-linia: 7 MHz

Producent: DEHN
Typ: DPI MD EX 24 M 2
Nr kat.: 929960
lub podobny.

Certificates

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	34,8 V
Prąd znamionowy (I_L )	0,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna linia-linia (f_G )	7 MHz
Montaż (wejście / wyjście)	gwint wewnętrzny M20 x 1,5 / gwint zewnętrzny M20 x 1,5
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	T
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	34,8 V
Największe napięcie trwałej pracy AC (U_C )	24,5 V
Największe napięcie wejściowe zgodnie z EN 60079-11 (U_i )	30 V
Największy prąd wejściowy zgodnie z EN 60079-11 (I_i )	0,5 A
Prąd znamionowy (I_L )	0,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 55 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 1100 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 49 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1000 V
Częstotliwość graniczna linia-linia (f_G )	7 MHz
Pojemność własna linia-linia (C)	≤ 850 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Impedancja szeregowa na linię	1,8 Ω
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	IP 67
Montaż (wejście / wyjście)	gwint wewnętrzny M20 x 1,5 / gwint zewnętrzny M20 x 1,5
Przyłączenie (wejście / wyjście)	śruba / przewody przyłączeniowe (1,5 mm²)
Długość przewodu przyłączeniowego	200 mm
Przekrój przewodów, drut	0,08-2,5 mm²
Przekrój przewodów, linka	0,08-1,5 mm²
Uziemienie przez	obudowa
Materiał obudowy	stal nierdzewna (V2A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certyfikaty ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certyfikaty IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Certyfikaty CSA & USA Hazloc (1)	CSA17CA.70144338: Ex ia [ia Ga] IIC T4 … T6 Gb
Certyfikaty CSA & USA Hazloc (2)	CSA17CA.70144338: Class I Div 1; Class I Zone 1
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001027
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 929960 was added to Notepad.

Go to Notepad

Product 929960 was added to the cart.

Go to Web-Shop

Part No. 929965 DPI MD EX 24 N 2

GTIN 4013364360778, Customs tariff No. (EU): 85363010, Gross weight: 185.00 g, PU: 1.00 szt.

Images

Additional information

Skoordynowany dwustopniowy ogranicznik przepięć DEHNpipe DPI MD EX 24 N 2
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNpipe, przetestowany zgodnie z EN 61643-21
i skoordynowany energetycznie zgodnie z
IEC 61643-22, in V2A, IP 67,
2-częściowa konstrukcja obudowy w
wykonaniu Ex (i)
do wkręcania w urządzeniach polowych
z 2-przewodową techniką pomiarową,
zabezpieczenie szeregowe jednej
bezpotencjałowej
pary linii oraz symetrycznych
interfejsów według normy NAMUR NE 21.
Największe napięcie trwałej pracy DC: 34,8 V
Prąd znamionowy: 0,5 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 10 kA
Częstotliwość graniczna linia-linia: 7 MHz

Producent: DEHN
Typ: DPI MD EX 24 N 2
Nr kat.: 929965
lub podobny.

Certificates

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	34,8 V
Prąd znamionowy (I_L )	0,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna linia-linia (f_G )	7 MHz
Montaż (wejście / wyjście)	gwint wewnętrzny¹/₂-14 NPT / gwint zewnętrzny ¹/₂-14 NPT
Certyfikaty	ATEX, IECEx, CCC, SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	T
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	34,8 V
Największe napięcie trwałej pracy AC (U_C )	24,5 V
Największe napięcie wejściowe zgodnie z EN 60079-11 (U_i )	30 V
Największy prąd wejściowy zgodnie z EN 60079-11 (I_i )	0,5 A
Prąd znamionowy (I_L )	0,5 A
D1 Piorunowy prąd udarowy (10/350 µs) na linię (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	5 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 55 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 1100 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 49 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1000 V
Częstotliwość graniczna linia-linia (f_G )	7 MHz
Pojemność własna linia-linia (C)	≤ 850 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Impedancja szeregowa na linię	1,8 Ω
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	IP 67
Montaż (wejście / wyjście)	gwint wewnętrzny¹/₂-14 NPT / gwint zewnętrzny ¹/₂-14 NPT
Przyłączenie (wejście / wyjście)	śruba / przewody przyłączeniowe (1,5 mm²)
Długość przewodu przyłączeniowego	200 mm
Przekrój przewodów, drut	0,08-2,5 mm²
Przekrój przewodów, linka	0,08-1,5 mm²
Uziemienie przez	obudowa
Materiał obudowy	stal nierdzewna (V2A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, SIL
Certyfikaty ATEX	DEKRA 11ATEX0076 X: II 2 (1) G Ex ia [ia Ga] IIC T4 ... T6 Gb
Certyfikaty IECEx	DEK 11.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001027
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 929965 was added to Notepad.

Go to Notepad

Product 929965 was added to the cart.

Go to Web-Shop

DPI CD EXI

Ogranicznik przepięć z obwodem ochronnym o niskiej pojemności do ochrony iskrobezpiecznych obwodów pomiarowych i systemów magistralnych, spełnia wymagania FISCO. Wytrzymałość izolacji > 500 V linia-ziemia.

2 Products

Part No. 929961 DPI CD EXI 24 M

GTIN 4013364101784, Customs tariff No. (EU): 85363010, Gross weight: 183.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNpipe CD EX (i) DPI CD EXI 24 M
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNpipe, przetestowany zgodnie z
EN 61643-21, w V4A, IP 67,
w wykonaniu Ex (i),
do wkręcania w urządzeniach polowych
z 2-przewodową techniką pomiarową,
zabezpieczenie równoległe jednej
bezpotencjałowej
pary linii oraz iskrobezpiecznych
systemów magistralnych.
Największe napięcie trwałej pracy DC: 32 V
Prąd znamionowy: 0,55 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 10 kA
Częstotliwość graniczna linia-linia: 67 MHz

Producent: DEHN
Typ: DPI CD EXI 24 M
Nr kat.: 929961
lub podobny.

Certificates

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	32 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna linia-linia (f_G )	67 MHz
Montaż (wejście / wyjście)	gwint zewnętrzny M20 x 1,5
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	T
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	32 V
Największe napięcie trwałej pracy AC (U_C )	22,6 V
Największe napięcie wejściowe zgodnie z EN 60079-11 (U_i )	30 V
Największy prąd wejściowy zgodnie z EN 60079-11 (I_i )	0,55 A
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-linia (I_n )	150 A
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PG (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 58 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 1700 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1200 V
Częstotliwość graniczna linia-linia (f_G )	67 MHz
Pojemność własna linia-linia (C)	≤ 25 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-50°C ... +80°C
Stopień ochrony	IP 67
Montaż (wejście / wyjście)	gwint zewnętrzny M20 x 1,5
Przyłączenie	przewody przyłączeniowe (1,3 mm²)
Długość przewodu przyłączeniowego	250 mm
Uziemienie przez	przewód przyłączeniowy
Materiał obudowy	stal nierdzewna (V4A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certyfikaty ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Certyfikaty IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Certyfikaty CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certyfikaty CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001030
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 929961 was added to Notepad.

Go to Notepad

Product 929961 was added to the cart.

Go to Web-Shop

Part No. 929963 DPI CD EXI 24 N

GTIN 4013364101807, Customs tariff No. (EU): 85363010, Gross weight: 196.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNpipe CD EX (i) DPI CD EXI 24 N
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNpipe, przetestowany zgodnie z
EN 61643-21, w V4A, IP 67,
w wykonaniu Ex (i),
do wkręcania w urządzeniach polowych
z 2-przewodową techniką pomiarową,
zabezpieczenie równoległe jednej
bezpotencjałowej
pary linii oraz iskrobezpiecznych
systemów magistralnych.
Największe napięcie trwałej pracy DC: 32 V
Prąd znamionowy: 0,55 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 10 kA
Częstotliwość graniczna linia-linia: 67 MHz

Producent: DEHN
Typ: DPI CD EXI 24 N
Nr kat.: 929963
lub podobny.

Certificates

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	32 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna linia-linia (f_G )	67 MHz
Montaż (wejście / wyjście)	gwint zewnętrzny ¹/₂-14 NPT
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	T
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	32 V
Największe napięcie trwałej pracy AC (U_C )	22,6 V
Największe napięcie wejściowe zgodnie z EN 60079-11 (U_i )	30 V
Największy prąd wejściowy zgodnie z EN 60079-11 (I_i )	0,55 A
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-linia (I_n )	150 A
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PG (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 58 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 1700 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1200 V
Częstotliwość graniczna linia-linia (f_G )	67 MHz
Pojemność własna linia-linia (C)	≤ 25 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-50°C ... +80°C
Stopień ochrony	IP 67
Montaż (wejście / wyjście)	gwint zewnętrzny ¹/₂-14 NPT
Przyłączenie	przewody przyłączeniowe (1,3 mm²)
Długość przewodu przyłączeniowego	250 mm
Uziemienie przez	przewód przyłączeniowy
Materiał obudowy	stal nierdzewna (V4A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certyfikaty ATEX	KEMA 04ATEX1189 X: II 2 (1) G Ex ia [ia Ga] IIC T5 ... T6 Gb
Certyfikaty IECEx	KEM 09.0076X: Ex ia [ia Ga] IIC T5 ... T6 Gb
Certyfikaty CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certyfikaty CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001030
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 929963 was added to Notepad.

Go to Notepad

Product 929963 was added to the cart.

Go to Web-Shop

DPI CD EXD

Ogranicznik przepięć z obwodem ochronnym o niskiej pojemności w hermetycznej obudowie ciśnieniowej do stosowania w strefach zagrożonych wybuchem w celu ochrony obwodów pomiarowych i systemów magistralnych. Wytrzymałość izolacji > 500 V linia-ziemia. Certyfikat zgodności z normami CSA i USA Hazloc.

2 Products

Part No. 929962 DPI CD EXD 24 M

GTIN 4013364101791, Customs tariff No. (EU): 85363010, Gross weight: 183.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNpipe CD Ex (d) DPI CD EXD 24 M
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNpipe, przetestowany zgodnie z
EN 61643-21, w V4A, IP 67,
w wykonaniu Ex (d),
do wkręcania w urządzeniach polowych
z 2-przewodową techniką pomiarową,
zabezpieczenie równoległe jednej
bezpotencjałowej
pary linii oraz systemów magistralnych
w strefach zagrożenia wybuchem 1 lub 2
Największe napięcie trwałej pracy DC: 32 V
Prąd znamionowy: 0,55 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 10 kA
Częstotliwość graniczna linia-linia: 67 MHz

Producent: DEHN
Typ: DPI CD EXD 24 M
Nr kat.: 929962
lub podobny.

Certificates

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	32 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna linia-linia (f_G )	67 MHz
Montaż (wejście / wyjście)	gwint zewnętrzny M20 x 1,5
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	T
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	32 V
Największe napięcie trwałej pracy AC (U_C )	22,6 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 58 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 1700 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1200 V
Częstotliwość graniczna linia-linia (f_G )	67 MHz
Pojemność własna linia-linia (C)	≤ 25 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-50°C ... +80°C
Stopień ochrony	IP 67
Montaż (wejście / wyjście)	gwint zewnętrzny M20 x 1,5
Przyłączenie	przewody przyłączeniowe (1,3 mm²)
Długość przewodu przyłączeniowego	250 mm
Uziemienie przez	przewód przyłączeniowy
Materiał obudowy	stal nierdzewna (V4A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certyfikaty ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Certyfikaty IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Certyfikaty CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certyfikaty CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001029
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 929962 was added to Notepad.

Go to Notepad

Product 929962 was added to the cart.

Go to Web-Shop

Part No. 929964 DPI CD EXD 24 N

GTIN 4013364101814, Customs tariff No. (EU): 85363010, Gross weight: 183.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNpipe CD Ex (d) DPI CD EXD 24 N
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNpipe, przetestowany zgodnie z
EN 61643-21, w V4A, IP 67,
w wykonaniu Ex (d),
do wkręcania w urządzeniach polowych
z 2-przewodową techniką pomiarową,
zabezpieczenie równoległe jednej
bezpotencjałowej
pary linii oraz systemów magistralnych
w strefach zagrożenia wybuchem 1 lub 2
Największe napięcie trwałej pracy DC: 32 V
Prąd znamionowy: 0,55 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 10 kA
Częstotliwość graniczna linia-linia: 67 MHz

Producent: DEHN
Typ: DPI CD EXD 24 N
Nr kat.: 929964
lub podobny.

Certificates

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	32 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Częstotliwość graniczna linia-linia (f_G )	67 MHz
Montaż (wejście / wyjście)	gwint zewnętrzny ¹/₂-14 NPT
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	T
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	32 V
Największe napięcie trwałej pracy AC (U_C )	22,6 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 58 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 1700 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1200 V
Częstotliwość graniczna linia-linia (f_G )	67 MHz
Pojemność własna linia-linia (C)	≤ 25 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-50°C ... +80°C
Stopień ochrony	IP 67
Montaż (wejście / wyjście)	gwint zewnętrzny ¹/₂-14 NPT
Przyłączenie	przewody przyłączeniowe (1,3 mm²)
Długość przewodu przyłączeniowego	250 mm
Uziemienie przez	przewód przyłączeniowy
Materiał obudowy	stal nierdzewna (V4A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certyfikaty ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Certyfikaty IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Certyfikaty CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certyfikaty CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001029
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 929964 was added to Notepad.

Go to Notepad

Product 929964 was added to the cart.

Go to Web-Shop

DPI CD HF EXD

Ogranicznik przepięć ze skoordynowanym energetycznie obwodem ochronnym o niskiej pojemności w hermetycznej obudowie ciśnieniowej do stosowania w strefach zagrożonych wybuchem do ochrony obwodów pomiarowych i systemów magistralnych.

1 Product

Part No. 929971 DPI CD HF EXD 5 M

GTIN 4013364120761, Customs tariff No. (EU): 85363010, Gross weight: 285.60 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNpipe CD Ex (d) DPI CD HF EXD 5 M
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNpipe, przetestowany zgodnie z
EN 61643-21, w V4A, IP 67,
w wykonaniu Ex (d),
do wkręcania w urządzeniach polowych
z 2-przewodową techniką pomiarową,
zabezpieczenie szeregowe jednej
bezpotencjałowej
pary linii oraz systemów magistralnych
w strefach zagrożenia wybuchem 1 lub 2
Największe napięcie trwałej pracy DC: 6 V
Prąd znamionowy przy 80°C: 0,1 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 20 kA
Częstotliwość graniczna linia-linia: 100 MHz

Producent: DEHN
Typ: DPI CD HF EXD 5 M
Nr kat.: 929971
lub podobny.

Certificates

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	6 V
Prąd znamionowy przy 80°C (I_L )	0,1 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Częstotliwość graniczna linia-linia (f_G )	100 MHz
Montaż (wejście / wyjście)	gwint zewnętrzny M20 x 1,5
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	T
Napięcie znamionowe (U_N )	5 V
Największe napięcie trwałej pracy DC (U_C )	6 V
Największe napięcie trwałej pracy AC (U_C )	4,2 V
Prąd znamionowy przy 80°C (I_L )	0,1 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) na linię (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 55 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 1000 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 12 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 700 V
Częstotliwość graniczna linia-linia (f_G )	100 MHz
Pojemność własna linia-linia (C)	≤ 40 pF
Pojemność własna linia-PG (C)	≤ 30 pF
Impedancja szeregowa na linię	4,7 Ω
Zakres temperatury pracy (T_U) dla ATEX / IECEx	-50°C ... +80°C
Stopień ochrony	IP 67
Montaż (wejście / wyjście)	gwint zewnętrzny M20 x 1,5
Przyłączenie	przewody przyłączeniowe (1,3 mm²)
Długość przewodu przyłączeniowego	300 mm
Uziemienie przez	przewód przyłączeniowy
Materiał obudowy	stal nierdzewna (V2A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certyfikaty ATEX	KEMA 04ATEX2190 X: II 2 G Ex db IIC T5 or T6 Gb
Certyfikaty IECEx	KEM 09.0064X: Ex db IIC T5 or T6 Gb
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001029
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 929971 was added to Notepad.

Go to Notepad

Product 929971 was added to the cart.

Go to Web-Shop

DPI CD EXD 230 24

Ogranicznik przepięć w kombinowanej konstrukcji dla strony energii i danych. Hermetyczna obudowa ciśnieniowa do użytku w strefach zagrożonych wybuchem 1 i 2, do ochrony zasilania sieciowego 120/230 V i interfejsu danych 24 V urządzeń polowych.
Dodatkowe bezpieczeństwo dzięki odpornemu na błędy układowi Y dla zasilania sieciowego 120/230 V.

Wersja II 2 G Ex d IIC T5/T6 umożliwia uniwersalne zastosowanie w strefach Ex 1 i 2. Certyfikat zgodności z normami CSA i USA Hazloc.

2 Products

Part No. 929969 DPI CD EXD 230 24 M

GTIN 4013364127418, Customs tariff No. (EU): 85363010, Gross weight: 280.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Podwójny ogranicznik przepięć DEHNpipe CD Ex (d) DPI CD EXD 230 24 M
Podwójny ogranicznik przepięć
o klasie SPD typu 2 oraz typu 2 / P2
DEHNpipe, przetestowany zgodnie z
EN 61643-11 oraz -21, w V2A, IP 67,
w wykonaniu Ex (d),
do wkręcania w urządzeniach polowych
z przyłączem do zasilania i 2-przewodową techniką pomiarową,
Ochrona równoległa zasilania sieciowego 230 V
i interfejsu 0/4-20 mA
w strefach zagrożenia wybuchem 1 lub 2
Największe napięcie trwałej pracy DC: 32 V
Prąd znamionowy przy 80°C: 0,55 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 10 kA

Producent: DEHN
Typ: DPI CD EXD 230 24 M
Nr kat.: 929969
lub podobny.

Certificates

Technical data

Ochrona strony sygnałowej
Klasa SPD	U
Największe napięcie trwałej pracy DC (U_C )	32 V
Prąd znamionowy przy 80°C (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Montaż (wejście / wyjście)	gwint zewnętrzny M20 x 1,5
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl
Ochrona strony zasilania
Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V
Całkowity znamionowy prąd wyładowczy (8/20 µs) L+N-PE (I_total )	5 kA
Napięciowy poziom ochrony L-N (U_P )	≤ 1,4 kV
Maksymalny bezpiecznik nadprądowy	16 A gG lub B 16 A

Ochrona strony sygnałowej
Klasa SPD	U
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	32 V
Największe napięcie trwałej pracy AC (U_C )	22,6 V
Prąd znamionowy przy 80°C (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 58 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 900 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 850 V
Pojemność własna linia-linia (C)	≤ 25 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	Aufbau in IP 67
Montaż (wejście / wyjście)	gwint zewnętrzny M20 x 1,5
Przyłączenie	przewody przyłączeniowe (1,3 mm²)
Długość przewodu przyłączeniowego	250 mm
Uziemienie przez	przewód przyłączeniowy
Materiał obudowy	stal nierdzewna (V2A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certyfikaty ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Certyfikaty IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Certyfikaty CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certyfikaty CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001026
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl
Ochrona strony zasilania
Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2 / klasa II
Napięcie znamionowe AC (U_N )	120/230 V
Największe napięcie trwałej pracy AC (U_C )	255 V
Znamionowy prąd wyładowczy (8/20 µs) L-N (I_n )	3 kA
Całkowity znamionowy prąd wyładowczy (8/20 µs) L+N-PE (I_total )	5 kA
Napięciowy poziom ochrony L-N (U_P )	≤ 1,4 kV
Napięciowy poziom ochrony L/N-PE (U_P )	≤ 1,5 kV
Maksymalny prąd wyładowczy L-N (I_max )	3 kA
Maksymalny bezpiecznik nadprądowy	16 A gG lub B 16 A
Wytrzymałość zwarciowa przy bezpieczniku przy 16 A gG	6 kA_rms
Przepięcie dorywcze (TOV) L-N (U_T )	335 V / 5 s
Przepięcie dorywcze (TOV) L/N-PE (1) (U_T )	400 V / 5 s
Przepięcie dorywcze (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Wskaźnik uszkodzenia	bezpiecznik przed ogranicznikiem

Product 929969 was added to Notepad.

Go to Notepad

Product 929969 was added to the cart.

Go to Web-Shop

Part No. 929970 DPI CD EXD 230 24 N

GTIN 4013364127425, Customs tariff No. (EU): 85363010, Gross weight: 273.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Podwójny ogranicznik przepięć DEHNpipe CD Ex (d) DPI CD EXD 230 24 N
Podwójny ogranicznik przepięć
o klasie SPD typu 2 oraz typu 2 / P2
DEHNpipe, przetestowany zgodnie z
EN 61643-11 oraz -21, w V2A, IP 67,
w wykonaniu Ex (d),
do wkręcania w urządzeniach polowych
z przyłączem do zasilania i 2-przewodową techniką pomiarową,
Ochrona równoległa zasilania sieciowego 230 V
i interfejsu 0/4-20 mA
w strefach zagrożenia wybuchem 1 lub 2
Największe napięcie trwałej pracy DC: 32 V
Prąd znamionowy przy 80°C: 0,55 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 10 kA

Producent: DEHN
Typ: DPI CD EXD 230 24 N
Nr kat.: 929970
lub podobny.

Certificates

Technical data

Ochrona strony sygnałowej
Klasa SPD	U
Największe napięcie trwałej pracy DC (U_C )	32 V
Prąd znamionowy przy 80°C (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Montaż (wejście / wyjście)	gwint zewnętrzny ¹/₂-14 NPT
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl
Ochrona strony zasilania
Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2 / klasa II
Największe napięcie trwałej pracy AC (U_C )	255 V
Całkowity znamionowy prąd wyładowczy (8/20 µs) L+N-PE (I_total )	5 kA
Napięciowy poziom ochrony L-N (U_P )	≤ 1,4 kV
Maksymalny bezpiecznik nadprądowy	16 A gG lub B 16 A

Ochrona strony sygnałowej
Klasa SPD	U
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	32 V
Największe napięcie trwałej pracy AC (U_C )	22,6 V
Prąd znamionowy przy 80°C (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 58 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 900 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 850 V
Pojemność własna linia-linia (C)	≤ 25 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	Aufbau in IP 67
Montaż (wejście / wyjście)	gwint zewnętrzny ¹/₂-14 NPT
Przyłączenie	przewody przyłączeniowe (1,3 mm²)
Długość przewodu przyłączeniowego	250 mm
Uziemienie przez	przewód przyłączeniowy
Materiał obudowy	stal nierdzewna (V2A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certyfikaty ATEX	KEMA 10ATEX0114 X: II 2 G Ex db IIC T5/T6 Gb
Certyfikaty IECEx	DEK 11.0006X: Ex db IIC T5 or T6 Gb
Certyfikaty CSA & USA Hazloc (1)	CSA 10.2317168: Ex d IIC T4 ... T6
Certyfikaty CSA & USA Hazloc (2)	CSA 10.2317168: Class I Div 1, 2; Class I Zone 1
Obowiązkowy system certyfikacji w Chinach (CCC)	CCC No. 2021312304001026
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl
Ochrona strony zasilania
Ogranicznik przepięć zgodnie z normą PN-EN 61643-11	typ 2 / klasa II
Napięcie znamionowe AC (U_N )	120 / 230 V
Największe napięcie trwałej pracy AC (U_C )	255 V
Znamionowy prąd wyładowczy (8/20 µs) L-N (I_n )	3 kA
Całkowity znamionowy prąd wyładowczy (8/20 µs) L+N-PE (I_total )	5 kA
Napięciowy poziom ochrony L-N (U_P )	≤ 1,4 kV
Napięciowy poziom ochrony L/N-PE (U_P )	≤ 1,5 kV
Maksymalny prąd wyładowczy L-N (I_max )	3 kA
Maksymalny bezpiecznik nadprądowy	16 A gG lub B 16 A
Wytrzymałość zwarciowa przy bezpieczniku przy 16 A gG	6 kA_rms
Przepięcie dorywcze (TOV) L-N (U_T )	335 V / 5 s
Przepięcie dorywcze (TOV) L/N-PE (1) (U_T )	400 V / 5 s
Przepięcie dorywcze (TOV) L/N-PE (2) (U_T )	1200 V+U_CS/ 200 ms
Wskaźnik uszkodzenia	bezpiecznik przed ogranicznikiem

Product 929970 was added to Notepad.

Go to Notepad

Product 929970 was added to the cart.

Go to Web-Shop

DPI CD EXI+D 2X24

Ogranicznik przepięć w hermetycznej obudowie ciśnieniowej do stosowania w strefach zagrożonych wybuchem do ochrony dwóch interfejsów 24 V.

2 Products

Part No. 929950 DPI CD EXI+D 2X24 M

GTIN 4013364137387, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 M
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNpipe, przetestowany zgodnie z
EN 61643-21, w V2A, IP 67,
w wersji do stref zagrożonych wybuchem Ex (i) + (d),
do ochrony dwóch
nieuziemionych obwodów sygnałowych
lub obwodu zasilania
urządzenia polowego i jednego
obwodu sygnałowego w strefach zagrożenia wybuchem 1 lub 2.
Największe napięcie trwałej pracy DC: 36 V
Prąd znamionowy: 0,55 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 20 kA

Producent: DEHN
Typ: DPI CD EXI+D 2X24 M
Nr kat.: 929950
lub podobny.

Certificates

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	36 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Montaż (wejście / wyjście)	gwint zewnętrzny M20 x 1,5
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	T
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	36 V
Największe napięcie trwałej pracy AC (U_C )	25,4 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PG (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 65 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 2000 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1200 V
Pojemność własna linia-linia (C)	≤ 2000 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	Aufbau in IP 67
Montaż (wejście / wyjście)	gwint zewnętrzny M20 x 1,5
Przyłączenie	przewody przyłączeniowe (1,3 mm²)
Długość przewodu przyłączeniowego	250 mm
Uziemienie przez	przewód przyłączeniowy
Materiał obudowy	stal nierdzewna (V2A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certyfikaty ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certyfikaty ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Certyfikaty IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Certyfikaty IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Certyfikaty CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certyfikaty CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
Obowiązkowy system certyfikacji w Chinach (CCC) (1)	CCC No. 2021312304001028 (Ex ia)
Obowiązkowy system certyfikacji w Chinach (CCC) (2)	CCC No. 2021312304001025 (Ex d)
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 929950 was added to Notepad.

Go to Notepad

Product 929950 was added to the cart.

Go to Web-Shop

Part No. 929951 DPI CD EXI+D 2X24 N

GTIN 4013364137394, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 szt.

Images

Additional information

CAD files

Ogranicznik przepięć DEHNpipe CD EX (i) + Ex (d) DPI CD EXI+D 2X24 N
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNpipe, przetestowany zgodnie z
EN 61643-21, w V2A, IP 67,
w wersji do stref zagrożonych wybuchem Ex (i) + (d),
do wkręcania w urządzeniach polowych
do ochrony dwóch
nieuziemionych obwodów sygnałowych
lub obwodu zasilania
urządzenia polowego i jednego
obwodu sygnałowego w strefach zagrożenia wybuchem 1 lub 2.
Największe napięcie trwałej pracy DC: 36 V
Prąd znamionowy: 0,55 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 20 kA

Producent: DEHN
Typ: DPI CD EXI+D 2X24 N
Nr kat.: 929951
lub podobny.

Certificates

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	36 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Montaż (wejście / wyjście)	gwint zewnętrzny ¹/₂-14 NPT
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	T
Napięcie znamionowe (U_N )	24 V
Największe napięcie trwałej pracy DC (U_C )	36 V
Największe napięcie trwałej pracy AC (U_C )	25,4 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PG (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 65 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 2000 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 50 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1200 V
Pojemność własna linia-linia (C)	≤ 2000 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	Aufbau in IP 67
Montaż (wejście / wyjście)	gwint zewnętrzny ¹/₂-14 NPT
Przyłączenie	przewody przyłączeniowe (1,3 mm²)
Długość przewodu przyłączeniowego	250 mm
Uziemienie przez	przewód przyłączeniowy
Materiał obudowy	stal nierdzewna (V2A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CCC, CSA & USA Hazloc, SIL
Certyfikaty ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certyfikaty ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex db IIC T5 / T6 Gb
Certyfikaty IECEx (1)	DEK 11.0076X: Ex ia [ia Ga] IIC T5 / T6 Gb
Certyfikaty IECEx (2)	DEK 11.0079X: Ex db IIC T5 / T6 Gb
Certyfikaty CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certyfikaty CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
Obowiązkowy system certyfikacji w Chinach (CCC) (1)	CCC No. 2021312304001028 (Ex ia)
Obowiązkowy system certyfikacji w Chinach (CCC) (2)	CCC No. 2021312304001025 (Ex d)
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 929951 was added to Notepad.

Go to Notepad

Product 929951 was added to the cart.

Go to Web-Shop

DPI CD EXI+D 2X48

Ogranicznik przepięć w hermetycznej obudowie ciśnieniowej do stosowania w strefach zagrożonych wybuchem do ochrony dwóch interfejsów 48 V.

2 Products

Part No. 929952 DPI CD EXI+D 2X48 M

GTIN 4013364137400, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2x48 M
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNpipe, przetestowany zgodnie z
EN 61643-21, w V4A, IP 67,
w wersji do stref zagrożonych wybuchem Ex (i) + (d),
do wkręcania w urządzeniach polowych
do ochrony dwóch
nieuziemionych obwodów sygnałowych
lub obwodu zasilania
urządzenia polowego i jednego
obwodu sygnałowego w strefach zagrożenia wybuchem 1 lub 2.
Największe napięcie trwałej pracy DC: 58 V
Prąd znamionowy: 0,55 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 20 kA

Producent: DEHN
Typ: DPI CD EXI+D 2X48 M
Nr kat.: 929952
lub podobny.

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	58 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Montaż (wejście / wyjście)	gwint zewnętrzny M20 x 1,5
Certyfikaty	ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	T
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	58 V
Największe napięcie trwałej pracy AC (U_C )	41 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PG (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 95 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 2000 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 80 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1200 V
Pojemność własna linia-linia (C)	≤ 1200 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	Aufbau in IP 67
Montaż (wejście / wyjście)	gwint zewnętrzny M20 x 1,5
Przyłączenie	przewody przyłączeniowe (1,3 mm²)
Długość przewodu przyłączeniowego	250 mm
Uziemienie przez	przewód przyłączeniowy
Materiał obudowy	stal nierdzewna (V4A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CSA & USA Hazloc, SIL
Certyfikaty ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certyfikaty ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
Certyfikaty IECEx (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
Certyfikaty IECEx (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
Certyfikaty CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certyfikaty CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 929952 was added to Notepad.

Go to Notepad

Product 929952 was added to the cart.

Go to Web-Shop

Part No. 929953 DPI CD EXI+D 2X48 N

GTIN 4013364137417, Customs tariff No. (EU): 85363010, Gross weight: 247.00 g, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć DEHNpipe CD Ex (i) + Ex (d) DPI CD EXI+D 2x48 N
Ogranicznik przepięć
o klasie SPD Typ 2 / P1
DEHNpipe, przetestowany zgodnie z
EN 61643-21, w V4A, IP 67,
w wersji do stref zagrożonych wybuchem Ex (i) + (d),
do wkręcania w urządzeniach polowych
do ochrony dwóch
nieuziemionych obwodów sygnałowych
lub obwodu zasilania
urządzenia polowego i jednego
obwodu sygnałowego w strefach zagrożenia wybuchem 1 lub 2.
Największe napięcie trwałej pracy DC: 58 V
Prąd znamionowy: 0,55 A
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs): 20 kA

Producent: DEHN
Typ: DPI CD EXI+D 2X48 N
Nr kat.: 929953
lub podobny.

Technical data

Klasa SPD	T
Największe napięcie trwałej pracy DC (U_C )	58 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
Montaż (wejście / wyjście)	gwint zewnętrzny ¹/₂-14 NPT
Certyfikaty	ATEX, IECEx, CSA & USA Hazloc, SIL
*) Więcej informacji na www.dehn.pl

Klasa SPD	T
Napięcie znamionowe (U_N )	48 V
Największe napięcie trwałej pracy DC (U_C )	58 V
Największe napięcie trwałej pracy AC (U_C )	41 V
Prąd znamionowy (I_L )	0,55 A
D1 Piorunowy prąd udarowy (10/350 µs) linia-PG (I_imp )	1,5 kA
C2 Całkowity znamionowy prąd wyładowczy (8/20 µs) (I_n )	20 kA
C2 Znamionowy prąd wyładowczy (8/20 µs) linia-PG (I_n )	10 kA
Napięciowy poziom ochrony linia-linia przy I_n C2 (U_P )	≤ 95 V
Napięciowy poziom ochrony linia-PG przy I_n C2 (U_P )	≤ 2000 V
Napięciowy poziom ochrony linia-linia przy 1 kV/µs C3 (U_P )	≤ 80 V
Napięciowy poziom ochrony linia-PG przy 1 kV/µs C3 (U_P )	≤ 1200 V
Pojemność własna linia-linia (C)	≤ 1200 pF
Pojemność własna linia-PG (C)	≤ 15 pF
Zakres temperatury pracy (T_U )	-40°C ... +80°C
Stopień ochrony	Aufbau in IP 67
Montaż (wejście / wyjście)	gwint zewnętrzny ¹/₂-14 NPT
Przyłączenie	przewody przyłączeniowe (1,3 mm²)
Długość przewodu przyłączeniowego	250 mm
Uziemienie przez	przewód przyłączeniowy
Materiał obudowy	stal nierdzewna (V4A)
Kolor	metal bez pokrycia
Spełnia wymagania normy	IEC 61643-21 / EN 61643-21
Certyfikaty	ATEX, IECEx, CSA & USA Hazloc, SIL
Certyfikaty ATEX (1)	DEKRA 11ATEX0207 X: II 2 (1) G Ex ia [ia Ga] IIC T5 / T6 Gb
Certyfikaty ATEX (2)	DEKRA 11ATEX0217 X: II 2 G Ex d IIC T5 / T6 Gb
Certyfikaty IECEx (1)	DEK 11.0076X: Ex ia [ia Ga ] IIC T5 / T6 Gb
Certyfikaty IECEx (2)	DEK 11.0079X: Ex d IIC T5 / T6 Gb
Certyfikaty CSA & USA Hazloc (1)	CSA 13.70000407: Ex ia [ia] IIC T5 … T6
Certyfikaty CSA & USA Hazloc (2)	CSA 13.70000407: Class I Div 1, 2; Class I Zone 1
Klasyfikacja SIL	do SIL3 *)
*) Więcej informacji na www.dehn.pl

Product 929953 was added to Notepad.

Go to Notepad

Product 929953 was added to the cart.

Go to Web-Shop

DEHNpipe

Details

DPI MD

Part No. 929941 DPI MD 24 M 2S

You are not authorized to download 929941.stp

You are not authorized to download 929941.igs

You are not authorized to download 929941.jt

You are not authorized to download 929941.dwg

You are not authorized to download 929941m_D.dxf

You are not authorized to download DEHN.929941.wspak

You are not authorized to download DEHN.929941.edz

Product 929941 was added to Notepad.

Product 929941 was added to the cart.

DPI MD EX

Part No. 929960 DPI MD EX 24 M 2

You are not authorized to download 929960.stp

You are not authorized to download 929960.igs

You are not authorized to download 929960.jt

You are not authorized to download 929960.dwg

You are not authorized to download 929960m_D.dxf

You are not authorized to download DEHN.929960.wspak

You are not authorized to download DEHN.929960.edz

Product 929960 was added to Notepad.

Product 929960 was added to the cart.

Part No. 929965 DPI MD EX 24 N 2

You are not authorized to download 929965.dxf

You are not authorized to download DEHN.929965.wspak

You are not authorized to download DEHN.929965.edz

Product 929965 was added to Notepad.

Product 929965 was added to the cart.

DPI CD EXI

Part No. 929961 DPI CD EXI 24 M

You are not authorized to download 929961.stp

You are not authorized to download 929961.igs

You are not authorized to download 929961.jt

You are not authorized to download 929961.dwg

You are not authorized to download 929961m_D.dxf

You are not authorized to download DEHN.929961.wspak

You are not authorized to download DEHN.929961.edz

Product 929961 was added to Notepad.

Product 929961 was added to the cart.

Part No. 929963 DPI CD EXI 24 N

You are not authorized to download 929963.stp

You are not authorized to download 929963.igs

You are not authorized to download 929963.jt

You are not authorized to download 929963.dwg

You are not authorized to download 929963_964m_D.dxf

You are not authorized to download DEHN.929963.wspak

You are not authorized to download DEHN.929963.edz

Product 929963 was added to Notepad.

Product 929963 was added to the cart.

DPI CD EXD

Part No. 929962 DPI CD EXD 24 M

You are not authorized to download 929961.stp

You are not authorized to download 929961.igs

You are not authorized to download 929961.jt

You are not authorized to download 929961.dwg

You are not authorized to download 929961_962m_D.dxf

You are not authorized to download DEHN.929962.wspak

You are not authorized to download DEHN.929962.edz

Product 929962 was added to Notepad.

Product 929962 was added to the cart.

Part No. 929964 DPI CD EXD 24 N

You are not authorized to download 929963.stp

You are not authorized to download 929963.igs

You are not authorized to download 929963.jt

You are not authorized to download 929963.dwg

You are not authorized to download 929963_964m_D.dxf

You are not authorized to download DEHN.929964.wspak

You are not authorized to download DEHN.929964.edz

Product 929964 was added to Notepad.

Product 929964 was added to the cart.

DPI CD HF EXD

Part No. 929971 DPI CD HF EXD 5 M

You are not authorized to download 929971.stp

You are not authorized to download 929971.igs

You are not authorized to download 929971.jt

You are not authorized to download 929971.dwg

You are not authorized to download 929971m_D.dxf

You are not authorized to download DEHN.929971.wspak
